Для сетевого и серверного оборудования
Основные характеристики:
Бренд
EATON
Мощность
0.7 - 6 кВА
Назначение
Сетевое и серверное оборудование
Топология
online
Описание
ИБП серии стандарт. Оn-line ИБП с КПД до 95%. Универсальный корпус как вертикальной установки, так и горизонтального монтажа в 19” стойку. Технология АBM. Преемник ИБП Eaton 9130.

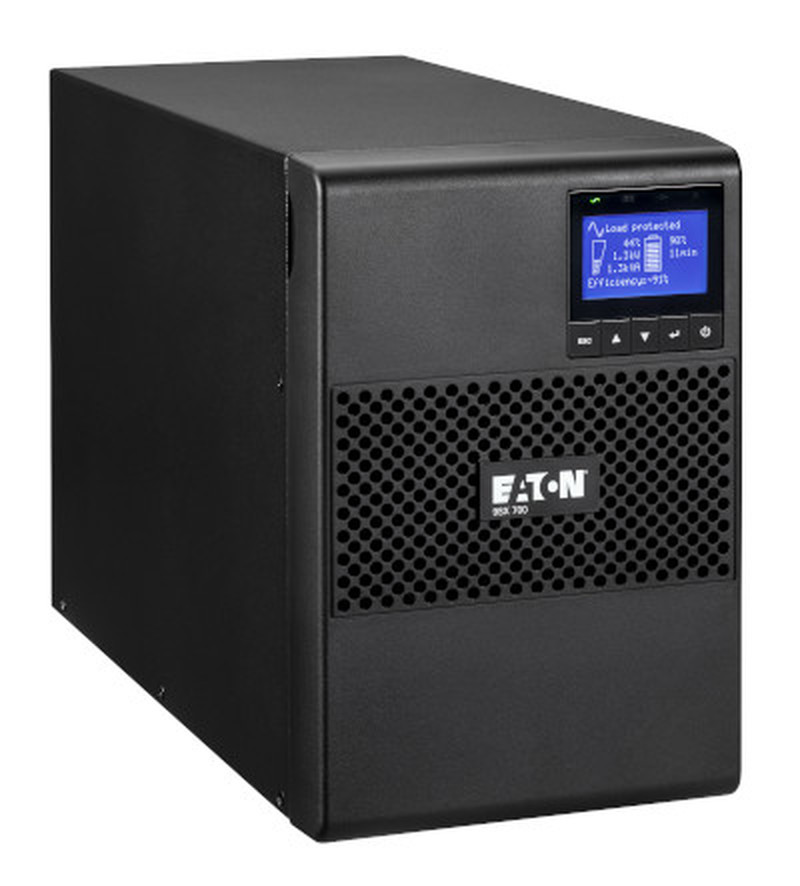

Eaton 9SX (0.7-6кВА)

Преемник ИБП Eaton 9130

ИБП с двойным преобразованием напряжения.

Производительность и доступность

  • Топология двойного преобразования. ИБП Eaton 9SX выполняет постоянный мониторинг электропитания внешней сети и регулирует напряжение и частоту.

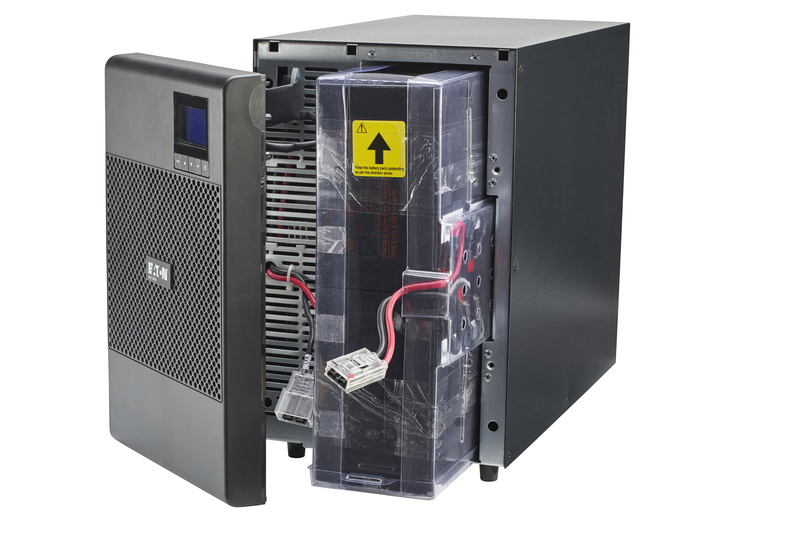

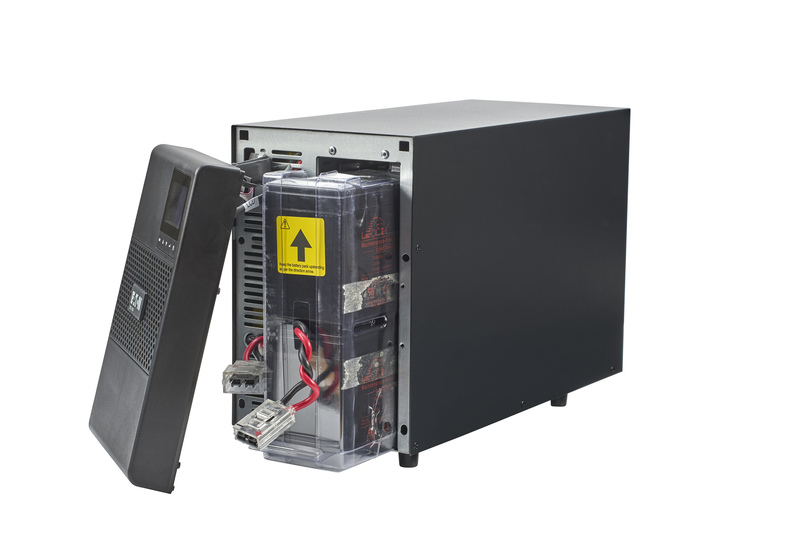

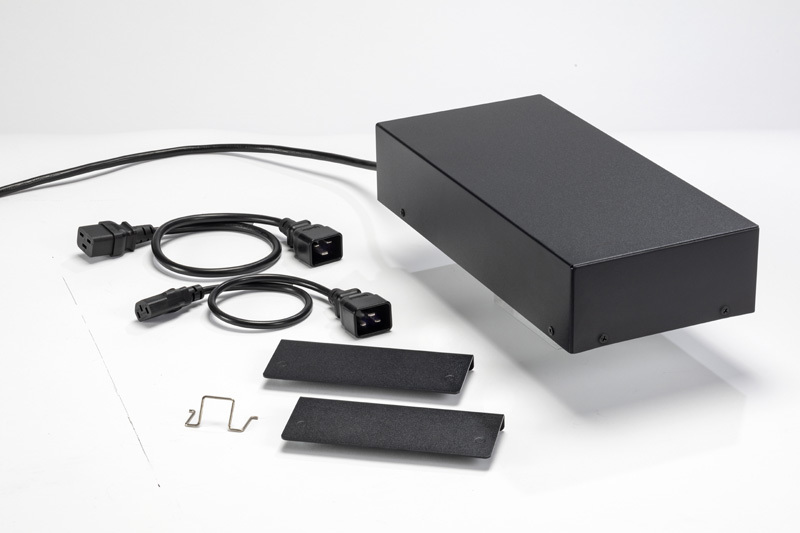

  • Внутренний байпас обеспечивает непрерывность работы, в качестве опции также доступен внешний сервисный байпас, с помощью которого можно производить замену батарей и осуществлять обслуживание ИБП без отключения питания нагрузки.
  • Высокий выходной коэффициент мощности 0,9 позволяет обеспечить на 28% больше мощности, чем любой другой ИБП его класса. Питает большее количество серверов, чем другие ИБП с тем же номиналом ВА и более низким коэффициентом мощности.

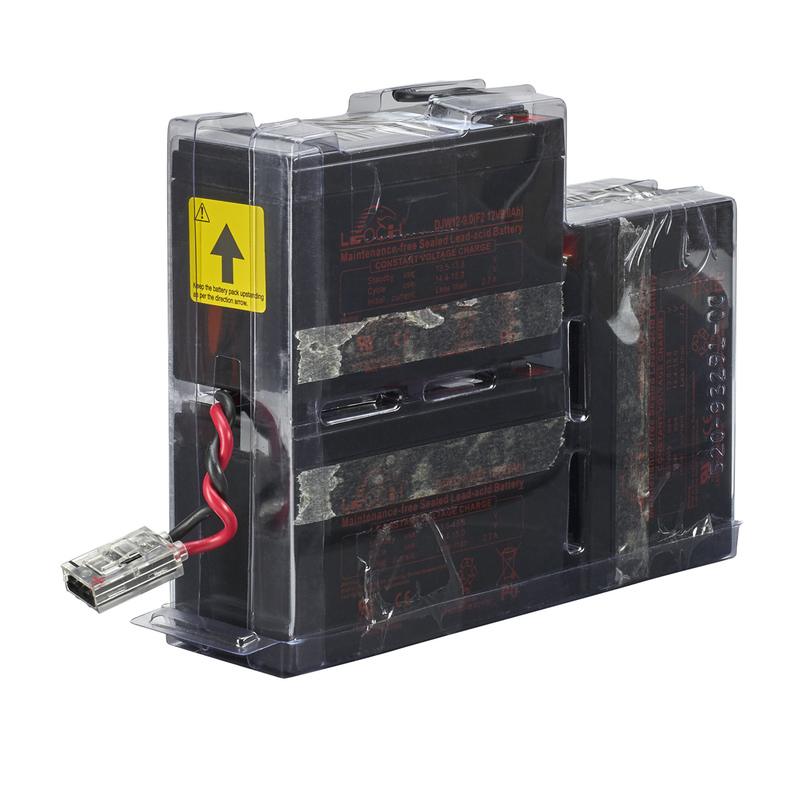

  • Продление жизни аккумуляторных батарей: Технология управления батареями Eaton ABM® использует инновационную трехступенчатую систему зарядки, которая продлевает срок службы батареи до 50 %. Встроенный счетчик ИБП 9SX показывает рекомендованную дату замены батарей.

Управляемость

  • Новый графический ЖК-дисплей отображает на одном экране информацию о состоянии ИБП и результаты измерений параметров. Также доступны расширенные возможности настройки.
  • 9SX измеряет энергопотребление. Количество кВт/ч можно контролировать с помощью ЖК-дисплея или программного обеспечения Eaton Intelligent Power®
  • Управление сегментами нагрузки позволяет определять приоритетность отключения второстепенного оборудования для максимального увеличения времени работы от батарей критически важной нагрузки.
  • 9SX оснащен последовательным и USB-портами и слотом для подключения опциональной карты сетевого управления Программное обеспечение Intelligent Power® интегрируется с ведущими системами виртуализации и инструментами оркестровки облачных приложений.

Легкость управления

  • Новый графический ЖК-дисплей предоставляет четкую информацию о состоянии ИБП, а также данные измерений на отдельном экране (данные предоставляются на одном из семи языков, включая Русский). Расположение ЖК-дисплея можно отрегулировать для обеспечения наилучшего угла просмотра при различных вариантах установки.
  • 9SX может осуществлять измерение потребляемой мощности. Значения мощности в кВч можно контролировать, используя ЖК-дисплей или пакет ПО Eaton Intelligent Power® Software.
  • Управление сегментами нагрузки позволяет определять приоритетность отключения второстепенного оборудования для увеличения времени автономной работы для критически важных приложений (ИБП 5 и 6 кВА), а также может использоваться для удаленного перезапуска зависшего компьютера или для управления плановыми отключениями и последовательными запусками оборудования.
  • ИБП 9SX обладает возможностью подключения через последовательный порт, USB-порт и реле (4 сухих контакта), кроме того имеет дополнительное гнездо для опциональной карты (Modbus, Network или Relay-MS). 9SX также обеспечивает функцию удаленного отключения питания. Пакет ПО Intelligent Power® Software Suite входит в комплект каждого ИБП.

Гибкость

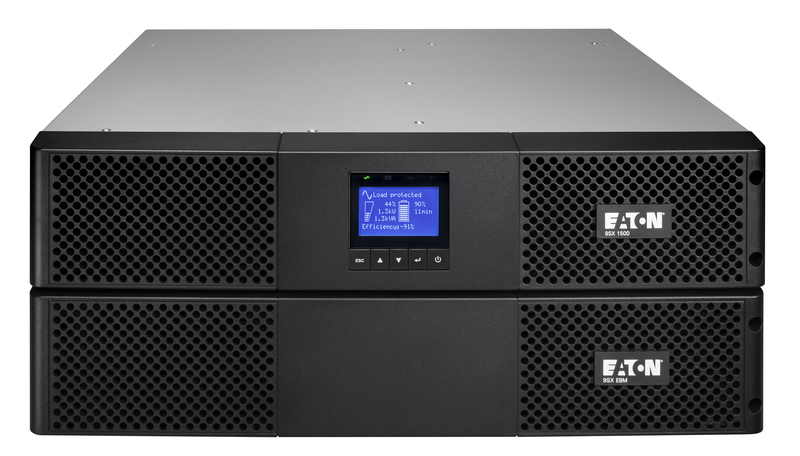

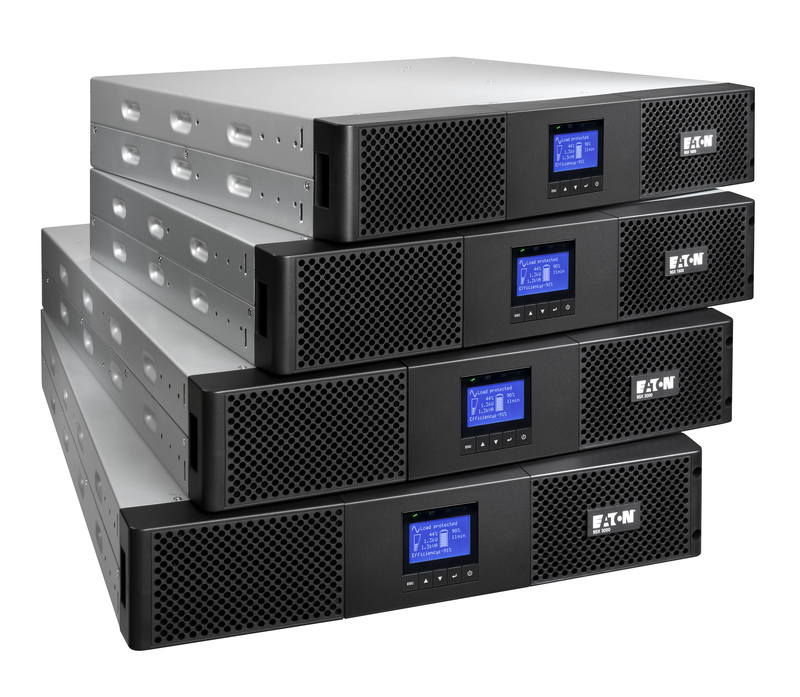

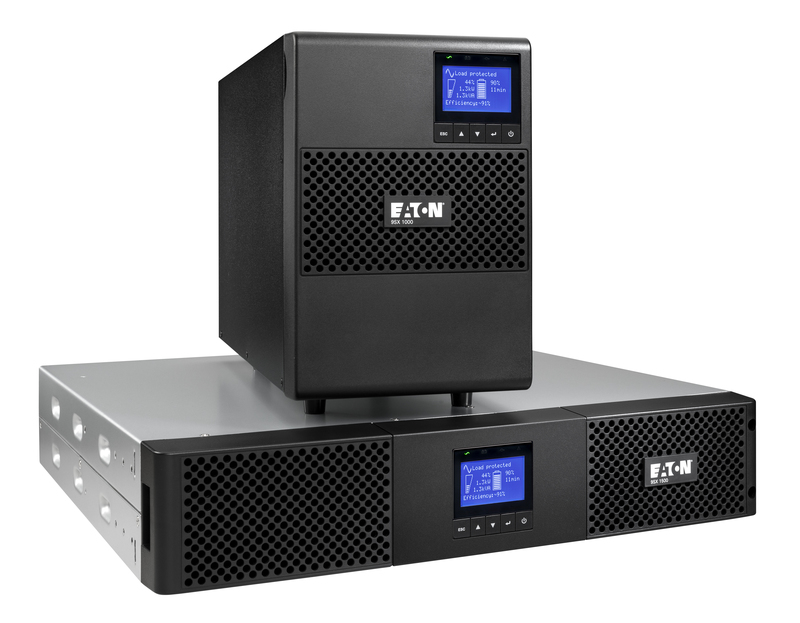

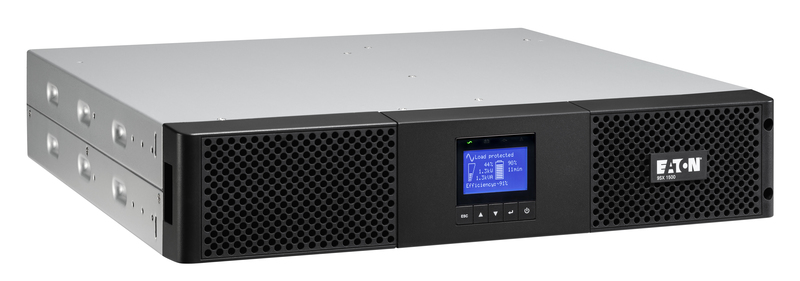

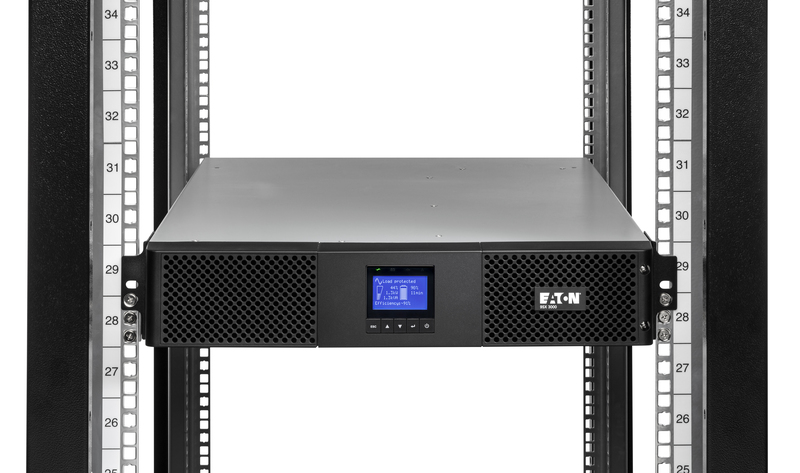

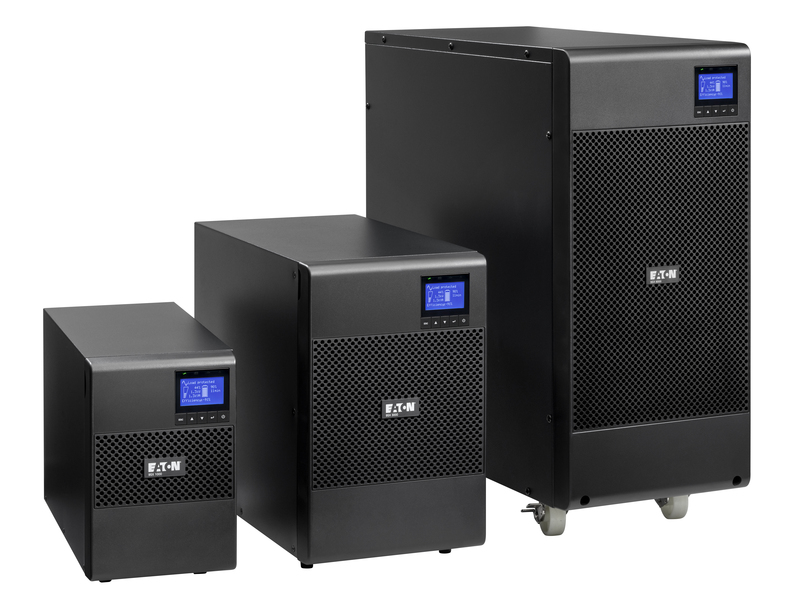

  • Одна платформа, два форм-фактора, десятки различных конфигураций. До 3000 ВА мощности ИБП занимают всего 2U стоечного пространства. Модель в башенном корпусе по размерам сопоставима с современным компактным ПК.

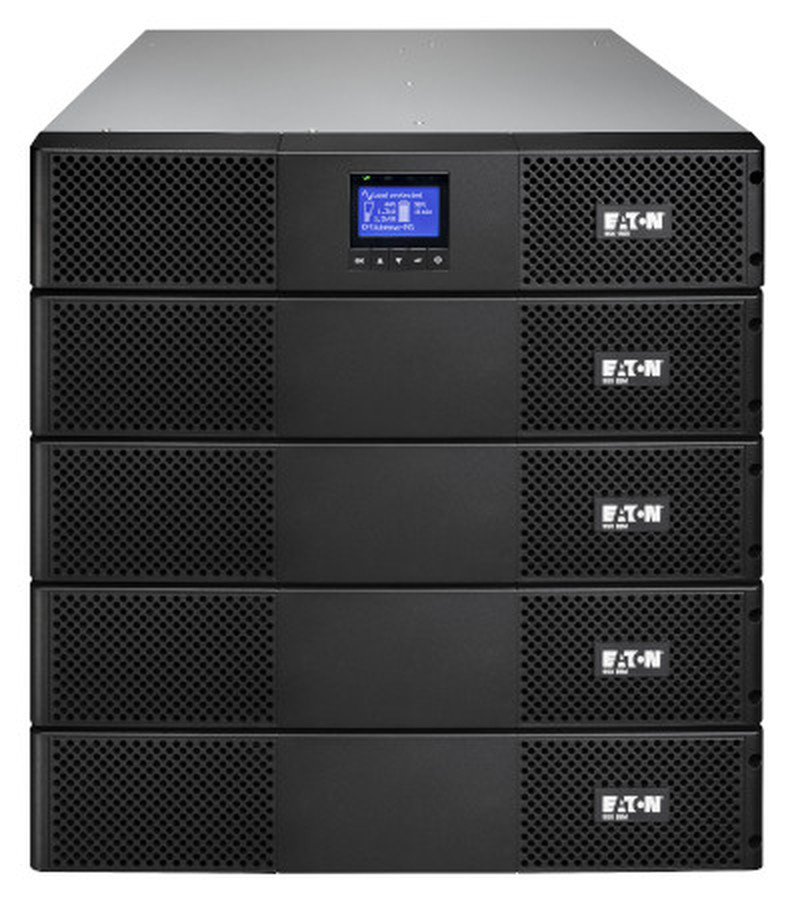

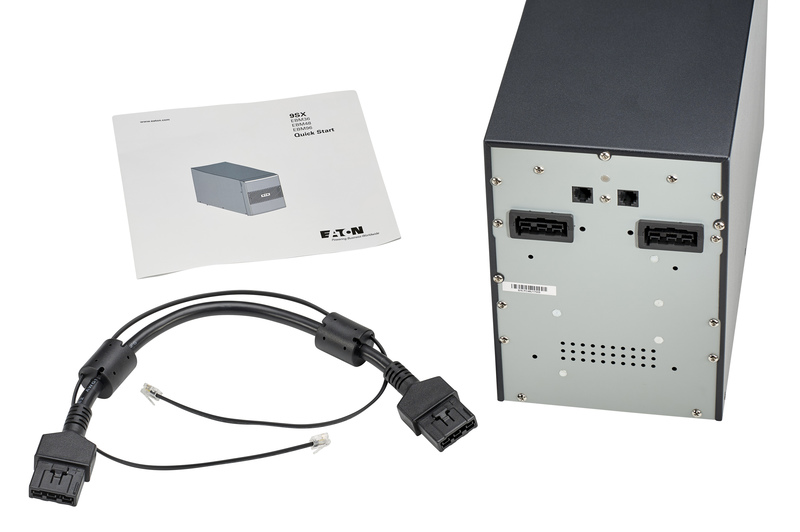

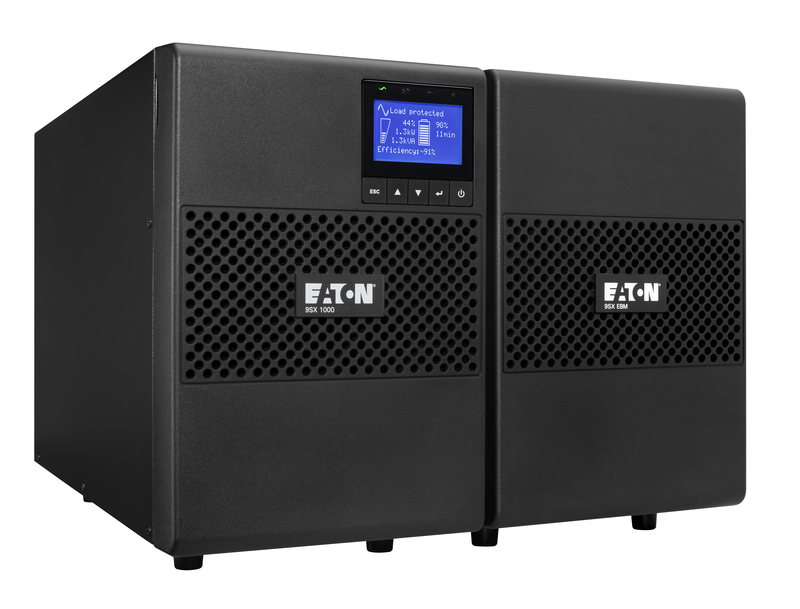

  • Время автономной работы может быть увеличено за счет подключения четырех дополнительных внешних батарейных модулей с возможностью горячей замены, которые при необходимости смогут обеспечить работу систем на несколько часов Подключение дополнительных батарейных модулей ИБП определяет автоматически.

Технические характеристики

Технические характеристики 700 ВА 1000 ВА 1500 ВА 2000 ВА 3000 ВА
Номинальная мощность (ВА/Вт) 700 ВА/630 Вт 1000 ВА/900 Вт 1500 ВА/1350 Вт 2000 ВА/1800 Вт 3000 ВА/2700 Вт
Формат корпуса Напольный Напольный или стоечный 2U
Электрические характеристики
Топология Он-лайн с двойным преобразованием напряжения с системой коррекции коэффициента мощности PFC
Номинальное напряжение 200/208/220/230/240 В
Диапазон входного напряжения 190−276 В (до 120−276 В со снижением мощности) 200−276 В (до 140−276 В со снижением мощности)
Диапазон входных частот/THDI 40-70 Гц, 50/60 Гц (автовыбор), возможность работы в качестве частотного преобразователя, THDI < 5%
Соединения
Входные 1 разъем IEC C14 (10 A) 1 разъем IEC C14 (10 A) 1 разъем IEC C14 (10 A) 1 разъем IEC C20 (10 A) 1 разъем IEC C20 (16 A)
Выходные 6 разъемов IEC C13 (10 A) 6 разъемов IEC C13 (10 A) 6 разъемов IEC C13 (10 A) 8 разъемов IEC C13 (10 A) 8 разъемов IEC C13 (10 A) + 1 разъем IEC C19 (16 A)
Управляемые группы выходных разъемов 2 группы выходных разъемов
Батареи
Время автономной работы* (мин)/нагрузка (Вт) 300 Вт 500 Вт 800 Вт 1200 Вт 1800 Вт 2500 Вт
9SX 700 14 7,5
9SX 1000 24 14 7
9SX 1000 + 1 EBM/+ 4 EBM 90/320 56/200 33/120
9SX 1500 39 23 12 7
9SX 1500 + 1 EBM/+4 EBM 142/520 85/310 50/179 31/115
9SX 2000 (Напольный) 62 36 22 13 7
9SX 2000 (Напольный) + 1 EBM/+4 EBM 280/1050 165/620 100/390 65/250 40/160
9SX 2000 (Стоечный) 42 25 14 8 4,5
9SX 2000 (Стоечный) + 1 EBM/+4 EBM 210/800 120/480 72/270 45/175 30/118
9SX 3000 (Напольный) 78 45 29 17 10 6
9SX 3000 (Напольный) + 1 EBM/+4 EBM 290/1100 175/630 108/421 68/255 45/168 30/112
9SX 3000 (Стоечный) 57 33 20 12 7 4
9SX 3000 (Стоечный) + 1 EBM/+4 EBM 220/820 125/490 77/280 50/180 32/121 22/81
Управление аккумулятором Метод заряда ABM® или с температурной компенсацией (выбирается пользователем), автоматическая проверка батарей, защита от глубокого разряда, автоматическое распознавание подключения внешних батарейных модулей.
Коммуникационные возможности

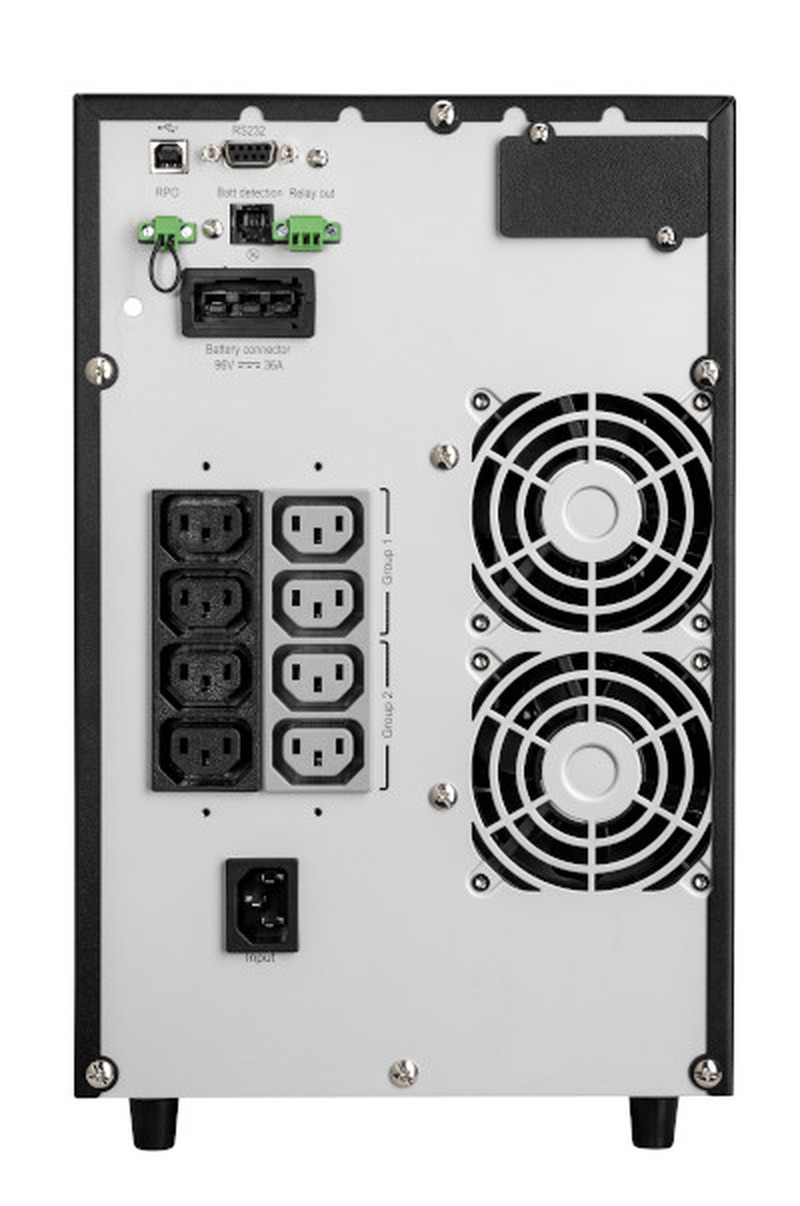

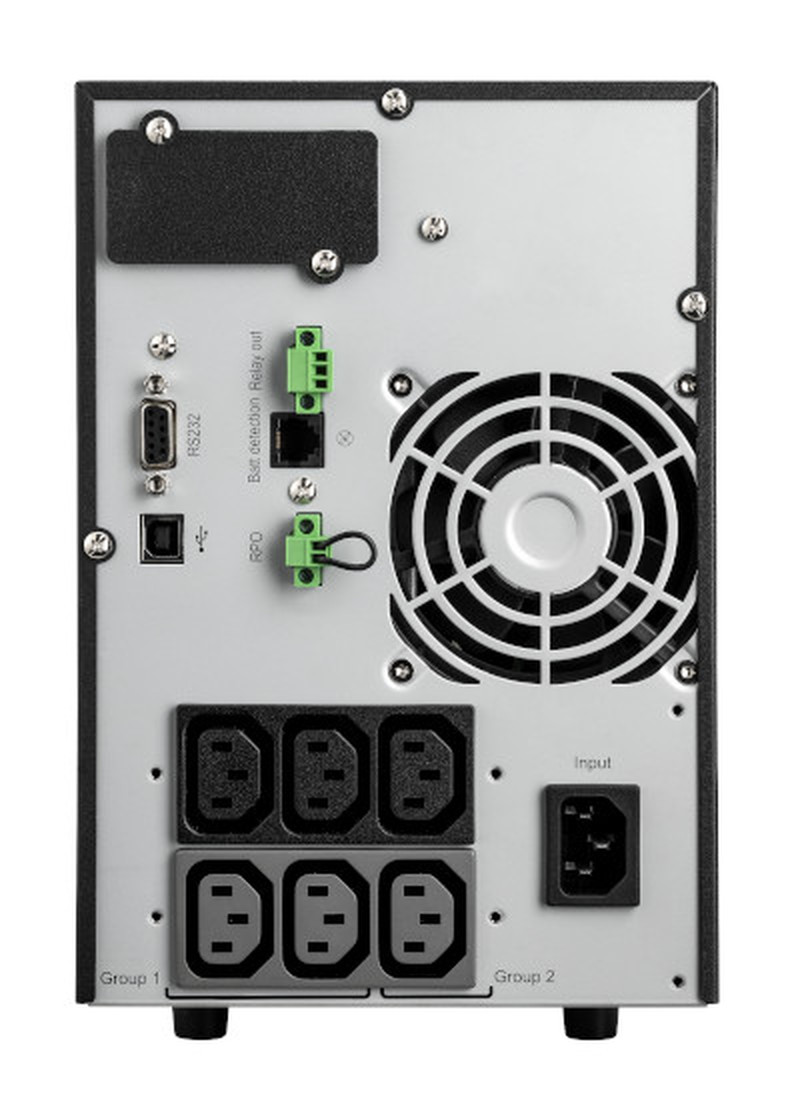

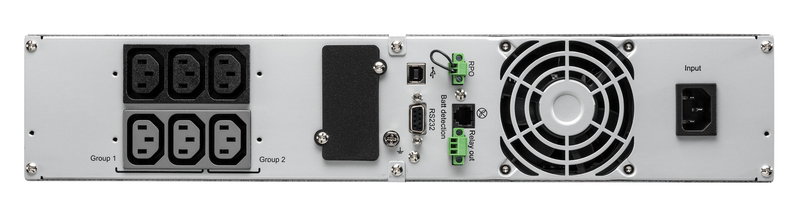

Коммуникационные порты USB-порт, последовательный порт RS232, миниклеммный блок для дистанционного отключения (RPO), релейный выход
Слот для подключения коммуникационных карт 1 слот для карт сетевого управления Network-MS, ModBus-MS или Relay-MS
Параметры окружающей среды
Рабочая температура от 0 до 40 °C
Уровень шума 40 дБ 41 дБ 43 дБ 45 дБ 45 дБ
Безопасность МЭК/EN 62040-1, UL 1778, CSA 22,5
EMC МЭК/EN 62040 -2 , FCC класс B, CISPR22 класс B
Маркировка CE/CB (TUV) / cULus / EAC / RCM / KC / Energy Star
Габариты В x Ш x Г/Масса
ИБП 252x160x357/11,5 кг Напольное исполнение: 252x160x387/14,8 кг Стоечное исполнение: 86,5x438x438/15,7 кг Напольное исполнение: 252x160x437/18,5 кг Стоечное исполнение: 86,5x438x438/18,4 кг Напольное исполнение: 346x214x412/33,3 кг Стоечное исполнение: 86,5x438x608/26,5 кг Напольное исполнение: 346x214x412/33,4 кг Стоечное исполнение: 86,5x438x608/26,5 кг
Внешние батарейные модули   Напольное исполнение: 252x160x387/19 кг Стоечное исполнение: 86,5x438x438/22,2 кг Напольное исполнение: 252x160x387/24,5kg Стоечное исполнение: 86,5x438x438/27,4 кг Напольное исполнение: 346x214x412/48,7 кг Стоечное исполнение: 86,5x438x608/40,5 кг Напольное исполнение: 346x214x412/48,7 кг Стоечное исполнение: 86,5x438x608/40,5 кг
Обслуживание и техническая поддержка
Гарантия 2 года
* Указанная продолжительность работы является ориентировочной и может изменяться в зависимости от используемого оборудования, конфигурации, срока службы аккумуляторных батарей, температуры окружающей среды и т.д.
Наименование в каталоге 9SX 700 ВА 9SX 1000 ВА 9SX 1500 ВА 9SX 2000 ВА 9SX 3000 ВА
ИБП напольного исполнения 9SX700I 9SX1000I 9SX1500I 9SX2000I 9SX3000I
ИБП стоечного исполнения 2U 9SX1000IR 9SX1500IR 9SX2000IR 9SX3000IR

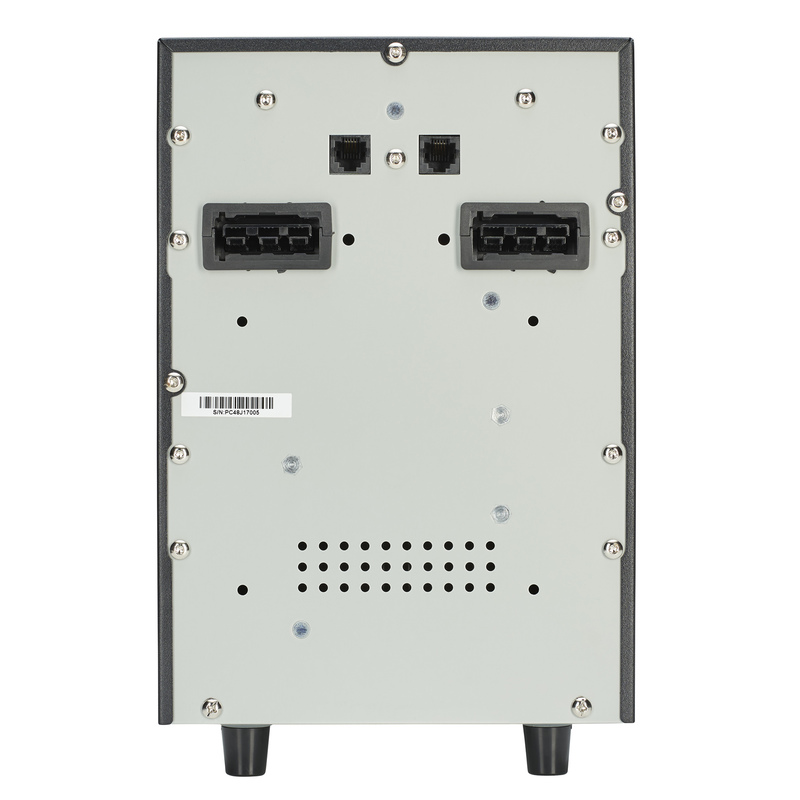

Внешние батарейные модули напольного исполнения 9SXEBM36T 9SXEBM48T 9SXEBM96T 9SXEBM96T
Внешние батарейные модули стоечного исполнения 2U 9SXEBM36R 9SXEBM48R 9SXEBM72R 9SXEBM72R
Кабель длиной 2 м для подключения внешнего батарейного модуля (только для башенного исполнения) EBMCBL36T EBMCBL48T EBMCBL96T EBMCBL96T

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
9SX700I Eaton 9SX 700i 160 357 252 13,8
9SX1000I Eaton 9SX 1000i 160 387 252 16,8
9SX1500I Eaton 9SX 1500i 160 437 252 20,7
9SX2000I Eaton 9SX 2000i 214 412 346 35,7
9SX3000I Eaton 9SX 3000i 214 412 346 36,5
9SX5KI Eaton 9SX 5000i 244 542 575 75,6
9SX6KI Eaton 9SX 6000i 244 542 575 75,6
9SX1000IR Eaton 9SX 1000i Rack2U 438 438 86.5 21,2
9SX1500IR Eaton 9SX 1500i Rack2U 438 438 86.5 23,7
9SX2000IR Eaton 9SX 2000i Rack2U 438 608 86.5 32,8
9SX3000IR Eaton 9SX 3000i Rack2U 438 608 86.5 33,2
9SXEBM36T Eaton 9SX EBM 36V Tower 160 387 252 20,9
9SXEBM48T Eaton 9SX EBM 48V Tower 160 387 252 26,3
9SXEBM96T Eaton 9SX EBM 96V Tower 214 412 346 51,7
9SXEBM240T Eaton 9SX EBM 240V Tower 244 542 575 113,9
9SXEBM36R Eaton 9SX EBM 36V Rack2U 438 438 86.5 27,5
9SXEBM48R Eaton 9SX EBM 48V Rack2U 438 438 86.5 32,8
9SXEBM72R Eaton 9SX EBM 72V Rack2U 438 608 86.5 46,7
