| Model Name | SM060KMF | SM120KMF | SM200KMF | SM20KPM |
|---|---|---|---|---|
| Model Brief | 3-Module Cabinet | 6-Module Cabinet | 10-Module Cabinet | 20kVA Power Module |
| Configuration | ||||
|---|---|---|---|---|
| Capacity (kVA / kWatts) | 60 / 48 | 120 / 96 | 200 / 160 | 20 / 16 |
| Main Input | ||||
|---|---|---|---|---|
| Input Voltage | 380V/400V/415V(line to line) 220V/230V/240V(line to neutral) |
|||
| Input Frequency | 50/60Hz | |||
| Power Factor | >0.99 | |||
| Input Voltage Window | -40%~+25% | |||
| Frequency Window | 40-70HZ | |||
| Battery | |
|---|---|
| Battery Voltage | ±240VDC |
| Charger Power | 10%*Power (selectable from 0~20%) |
| Charger Voltage Precision | 1.5% |
| Bypass | |
|---|---|
| Bypass Voltage | 380V/400V/415V, (line to line) 220V/230V/240V, (line to neutral) |
| Bypass Voltage Window | -20%~ +15%, full load |
| Bypass Overload Capabiltiy | < 125%, long time operation 125%< load < 130%, last for more than 1 hour 130%< load< 150%,last for more than 6 minutes >1000%, last for more than 100ms |
| Output | |
|---|---|
| Output Voltage | 380V/400V/415V, three phase 220V/230V/240V, one phase |
| Voltage Precision | 1% (balance load),1.5% (unbalance load) |
| Voltage THD (Total Harmonic Distortion) | THD< 2%(linear load), THD< 5%(nonlinear load) |
| Power Factor | 0.8 |
| Phase Tolerance | 120°±0.5° (balance and unbalance load) |
| Crest Factor | 3:1 |
| Overload Capabiltiy | < 105%, long time operation 105%< load< 110%, transfer to bypass after 1hour 110%< load< 125%, transfer to bypass after 10 minutes 125%< load< 150%, transfer to bypass after 1 minute >150%, transfer to bypass after 200ms |
| System | |
|---|---|
| System Efficiency | Normal mode: 95% ECO mode: 98% |
| Battery Mode Efficiency | 95% |
| Display | LCD+LED, Touch screen and keyboard |
| IP Class | IP20 |
| Interface (Communication Ports) | RS232,RS485,SNMP card,EPO,Dry contacts,Generator interface |
| Installation / Connection | Top or bottom cable connection |
| Operation Temperature | 0-40℃ |
| Storage Temperature | -25℃~70℃ |
| Relative Tumidity | 0-95% (non-condensing) |
| Noise (dB) | < 55dB |
| Physical | ||||
|---|---|---|---|---|
| Weight (kg) | 120 | 187 | 214 | 22.5 |
| Dimension (W x H x D) (mm) | 600 x 1100 x 900 | 600 x 1600 x 900 | 600 x 2000 x 900 | 440 x 134 x 590 |
| Watts on Load | 16KW | 32KW | 48KW | 64KW | 80KW | 96KW | 112KW | 128KW | 144KW | 160KW |
|---|---|---|---|---|---|---|---|---|---|---|
| SM200KMF + SMBF65 * 1 | 72 Min. | 25 Min. | 17 Min. | 12 Min. | 8 Min. | 5.5 Min. | ||||
| SM200KMF + SMBF65 * 2 | 185 Min. | 72 Min. | 35 Min. | 25 Min. | 20 Min. | 17 Min. | 15 Min. | 12 Min. | 10 Min. | 8 Min. |
| SM200KMF + SMBF65 * 3 | 255 Min. | 135 Min. | 72 Min. | 44 Min. | 30 Min. | 25 Min. | 22 Min. | 19 Min. | 17 Min. | 15 Min. |
| SM200KMF + SMBF65 * 4 | 400 Min. | 185 Min. | 122 Min. | 72 Min. | 52 Min. | 35 Min. | 28 Min. | 25 Min. | 22 Min. | 20 Min. |
| Артикул | Название | Ширина, мм | Глубина, мм | Высота, мм | Вес, кг |
| SM20KPM | Силовой модуль для кабинета SM60, SM120, SM200, мощность 20кВА/18кВт | 440 | 590 | 134 | 22,5 |

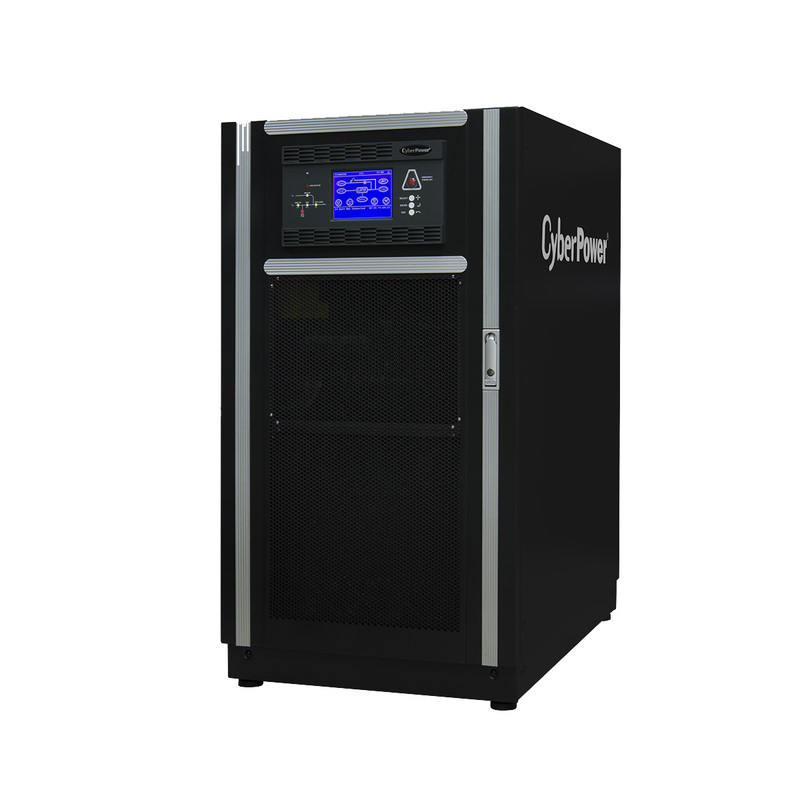

| SM60KMF | Кабинет SM060KMF для модульного ИБП, 3Ф, максимальная мощность 60кВА/54кВт при установке 3 силовых модулей | 600 | 900 | 1100 | 120 |
| SM120KMF | Кабинет SM120KMF для модульного ИБП, 3Ф, максимальная мощность 120кВА/108кВт при установке 6 силовых модулей | 600 | 900 | 1600 | 187 |
| SM200KMF | Кабинет SM200KMF для модульного ИБП, 3Ф, максимальная мощность 200кВА/180кВт при установке 10 силовых модулей | 600 | 900 | 2000 | 214 |
