Для сетевого и серверного оборудования
Основные характеристики:
Бренд
EATON
Мощность
2 - 11 кВА
Назначение
Сетевое и серверное оборудование
Топология
online
Описание
ИБП серии стандарт. Оn-line ИБП с КПД до 95%. Универсальный корпус как вертикальной установки, так и горизонтального монтажа в 19” стойку. Технология АBM

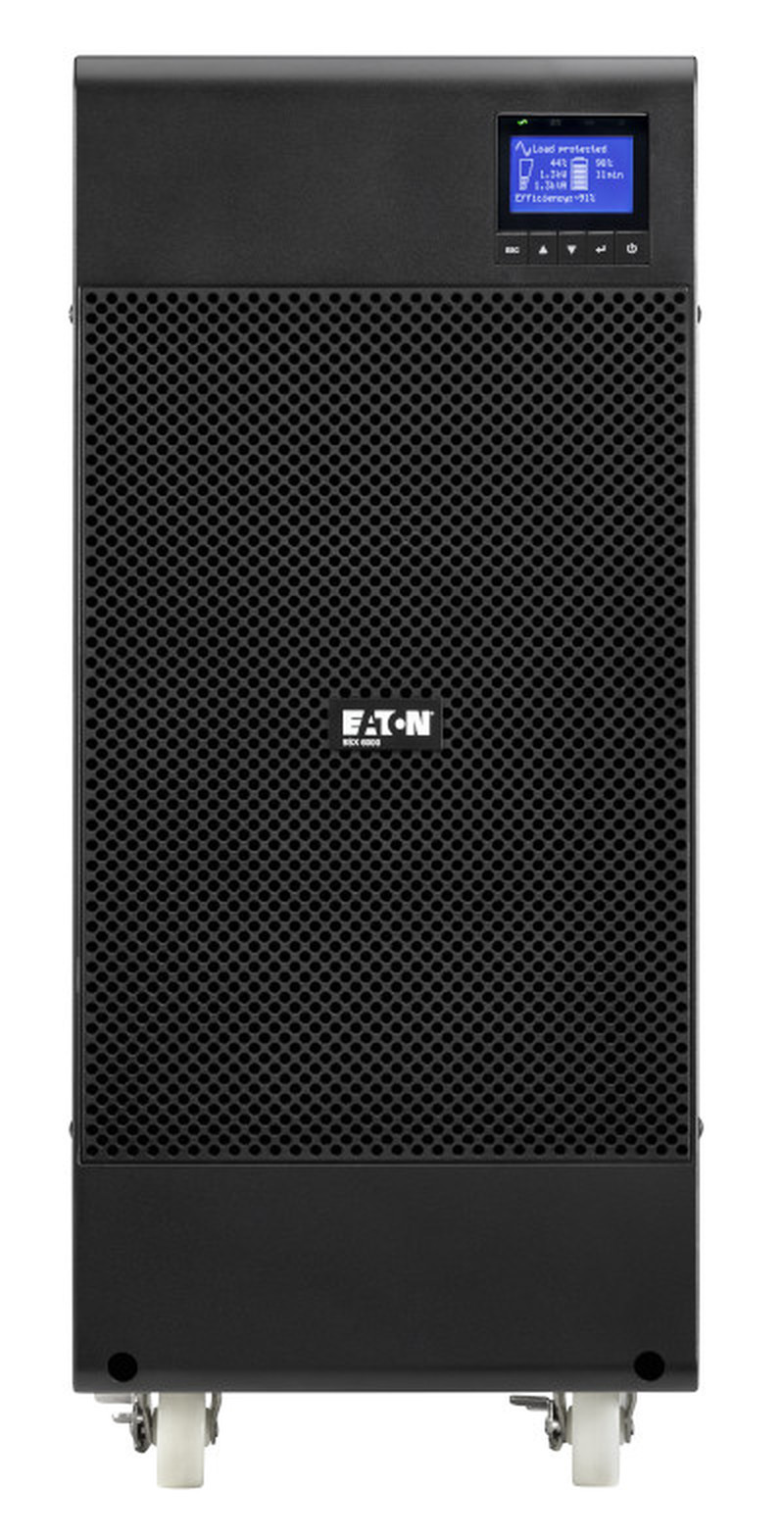

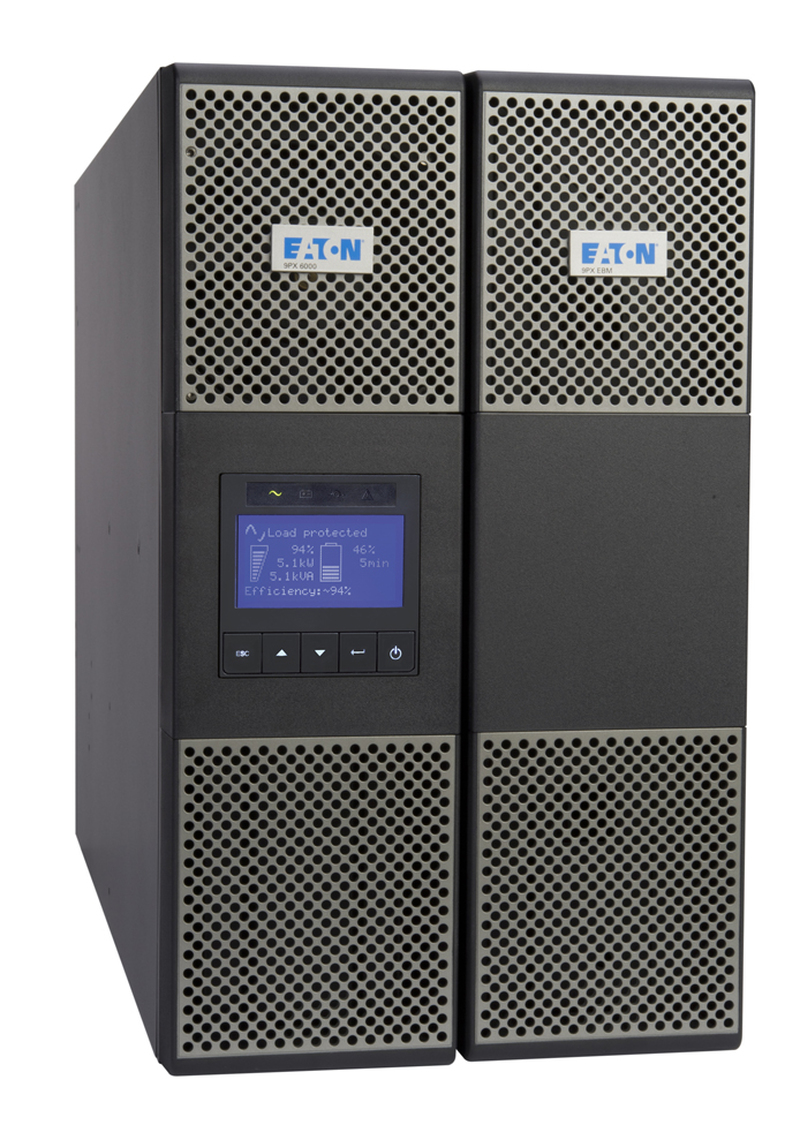

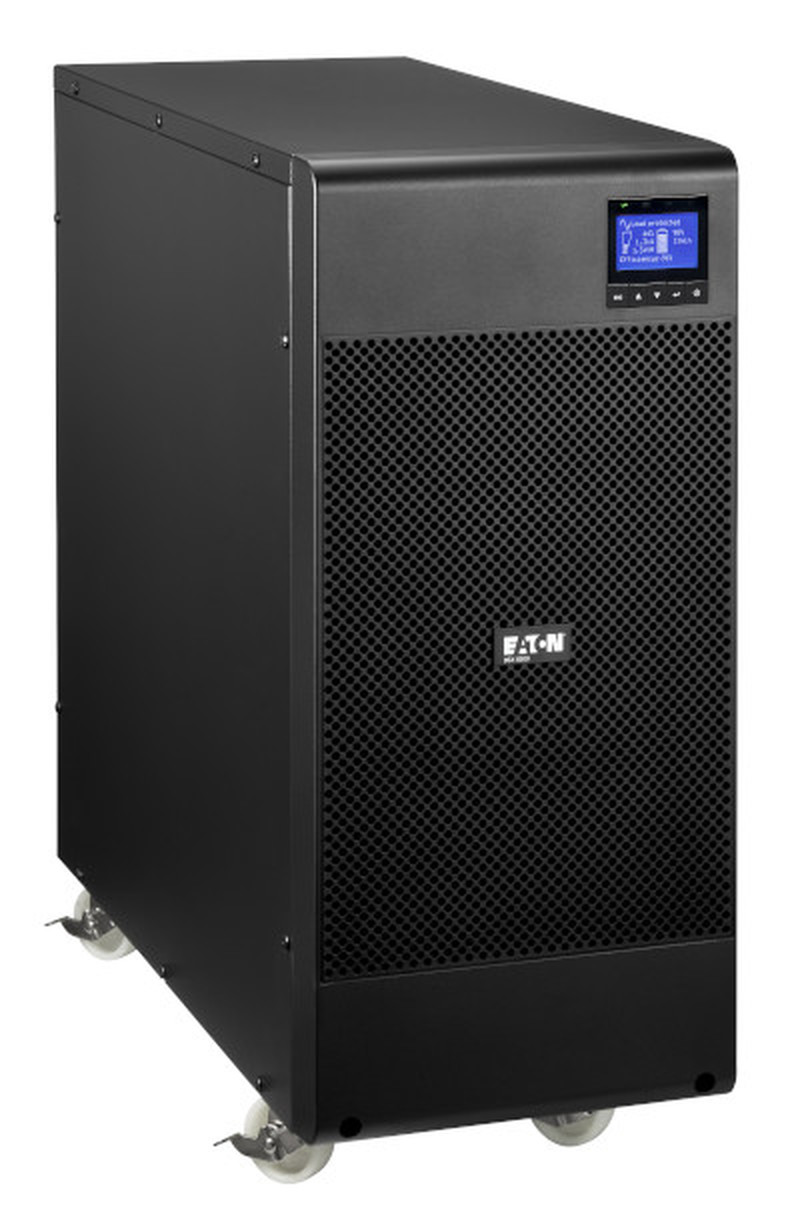

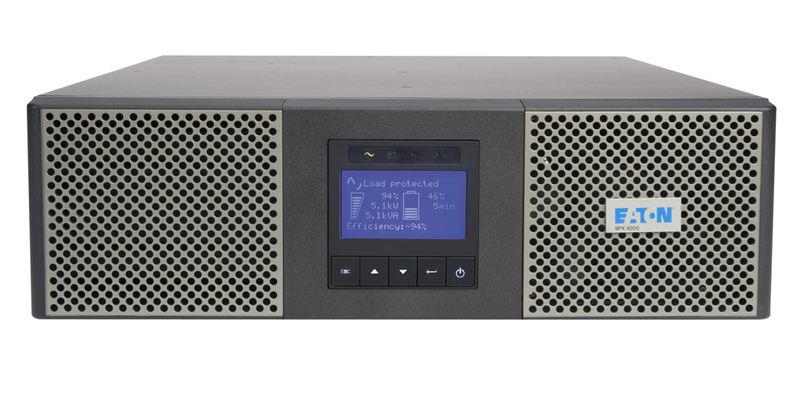

Eaton 9SX (2-11кВА)

ИБП с двойным преобразованием напряжения с улучшенными рабочими характеристиками

Характеристики и производительность

  • Технология двойного преобразования. Источник бесперебойного питания Eaton 9SX осуществляет постоянный мониторинг состояния питающей сети и регулирует параметры напряжения и частоты.
  • Имея КПД 95% в режиме двойного преобразования и 98% в режиме высокой производительности, 9SX обеспечивает наивысший уровень эффективности в своем классе, что позволяет снизить затраты на электроэнергию и охлаждение.
  • При коэффициенте мощности 0,9 ИБП 9SX обеспечивает на 28% больше мощности, чем ИБП предыдущего поколения. Он способен обеспечить питанием большее количество серверов, чем любые другие ИБП с эквивалентными номинальными характеристиками по напряжению и току и меньшим коэффициентом мощности.

Доступность и гибкость

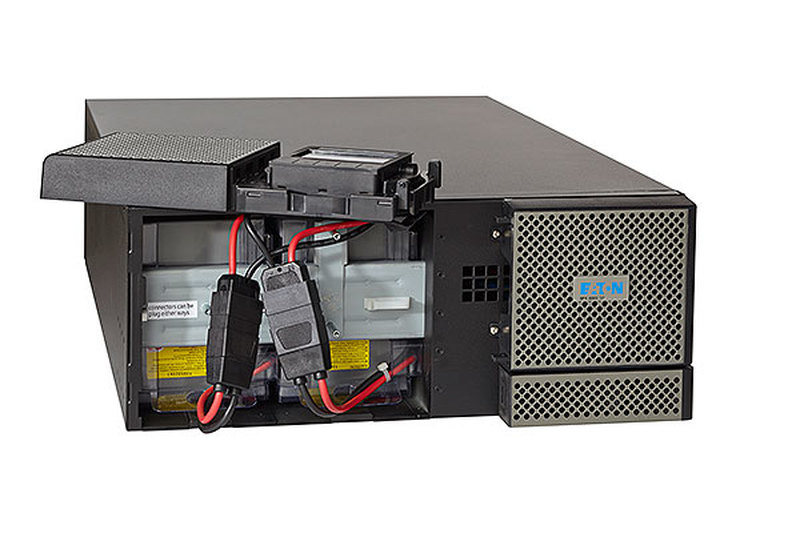

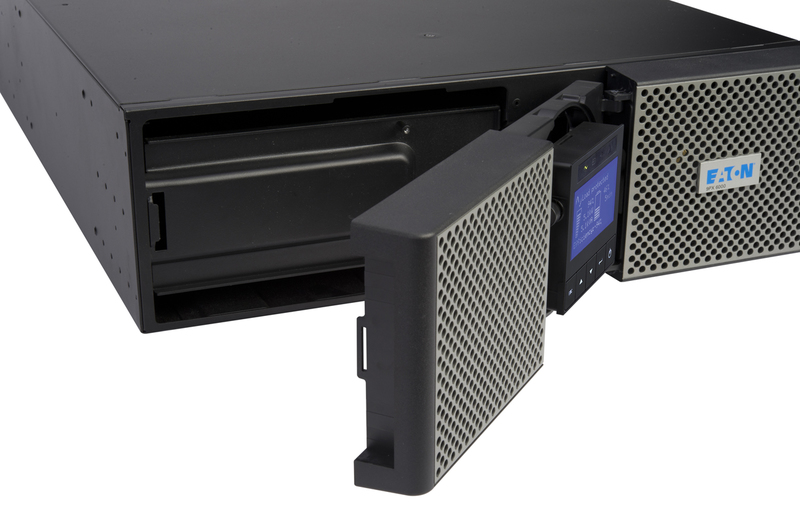

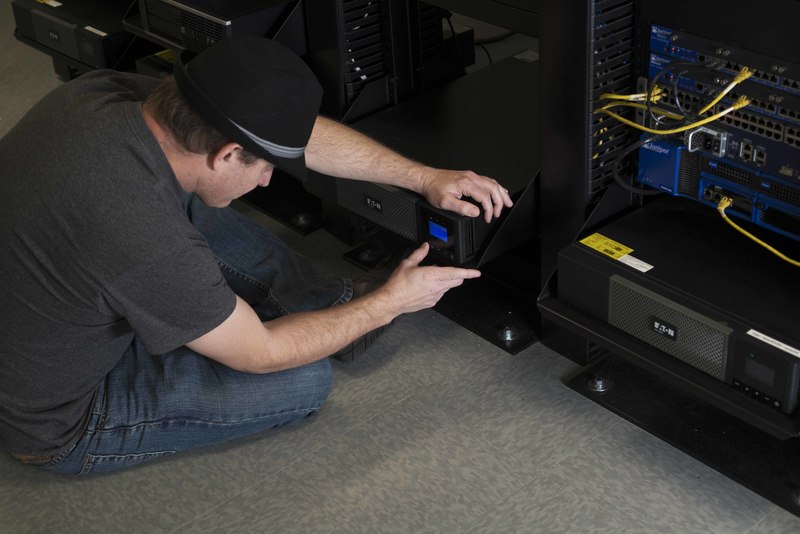

  • Внутренний байпас обеспечивает непрерывность эксплуатациив случае возникновения внутренней неисправности. Аккумуляторные батареи имеют возможность горячей замены с передней панели без отключения питания критически важных систем.

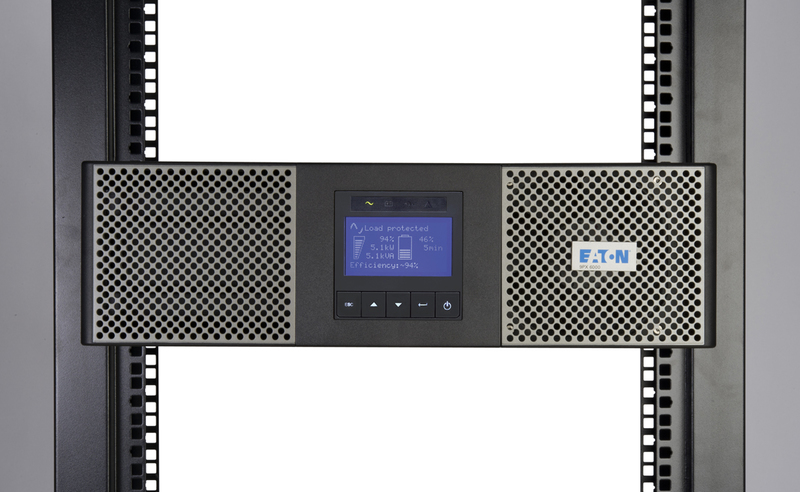

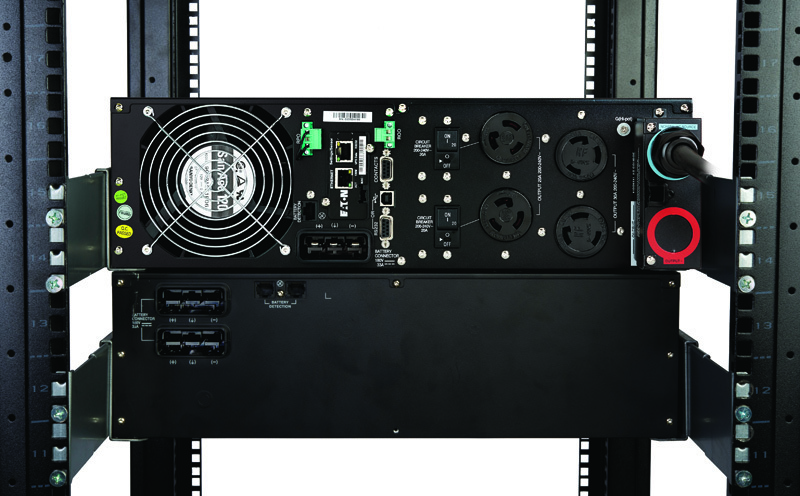

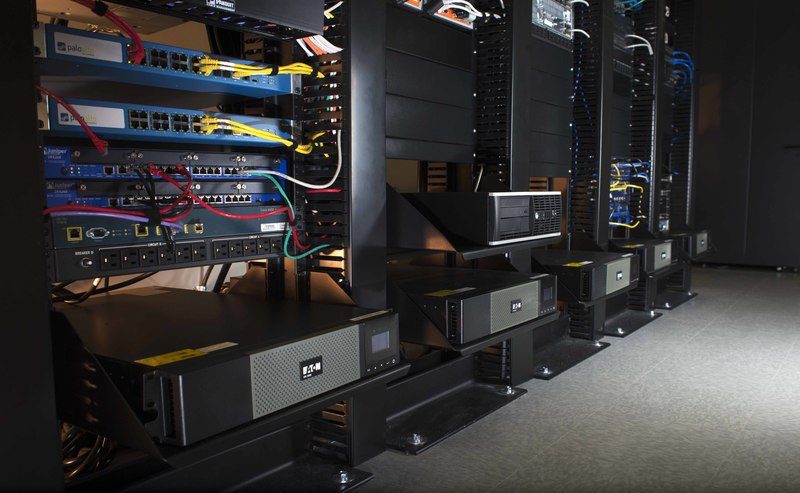

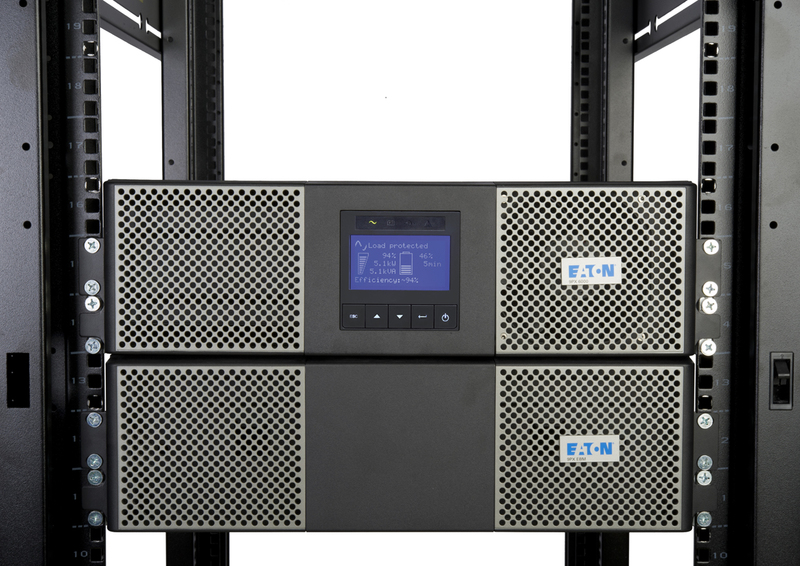

  • Универсальный корпус для горизонтальной/вертикальной установки (Rack/Tower) позволяет использовать ИБП 9SX в любых рабочих условиях (комплект стоечного крепления предусмотрен как стандартный для версий RT).
  • Повышенные надежность и срок службы аккумуляторной батареи: Технология управления зарядом батарей Eaton ABM®использует инновационную методику трехступенчатого заряда, которая увеличивает срок службы батареи до 50%.

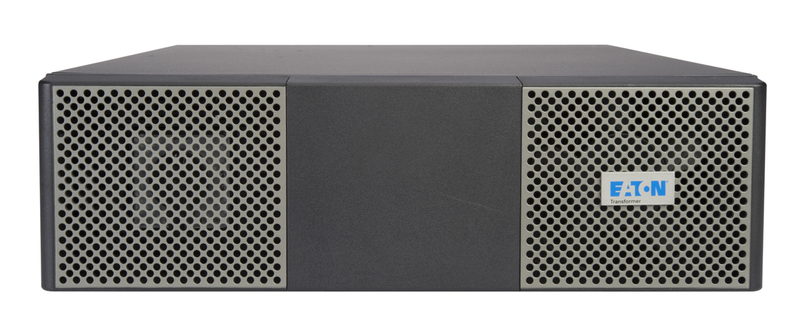

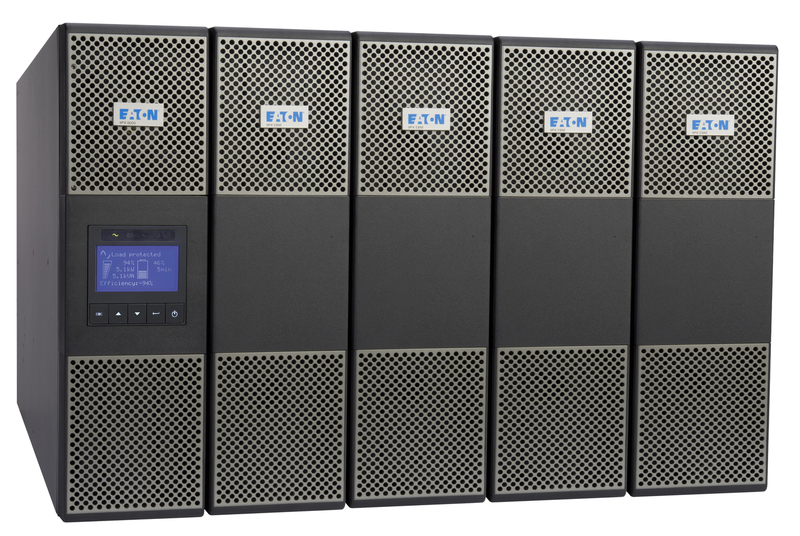

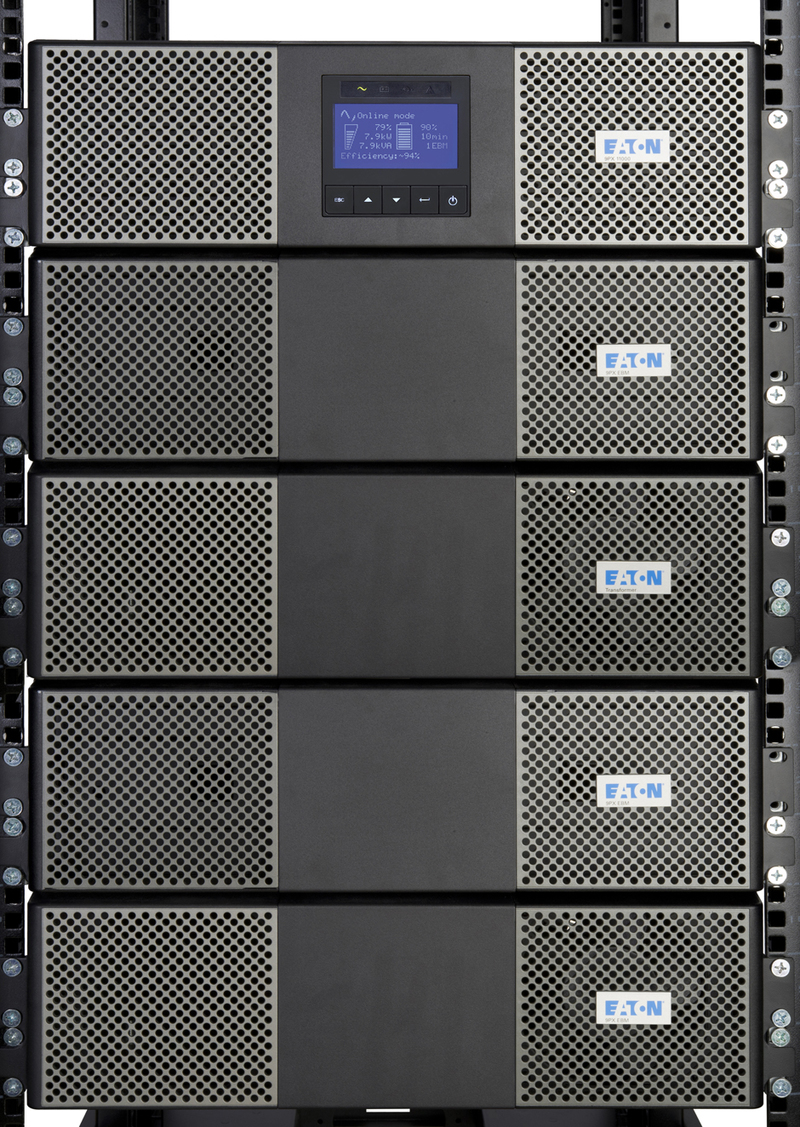

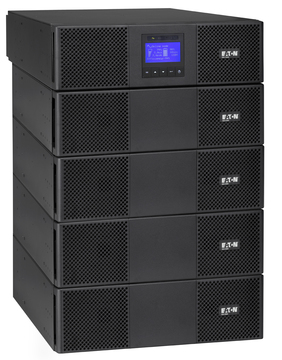

  • Продолжительность автономной работы можно еще увеличить путем подключения 12 дополнительных внешних батарейных модулей, поддерживающих горячую замену и способных, при необходимости, обеспечивать работу системы на протяжении многих часов. Дополнительные внешние батарейные модули распознаются ИБП автоматически.

Легкость управления

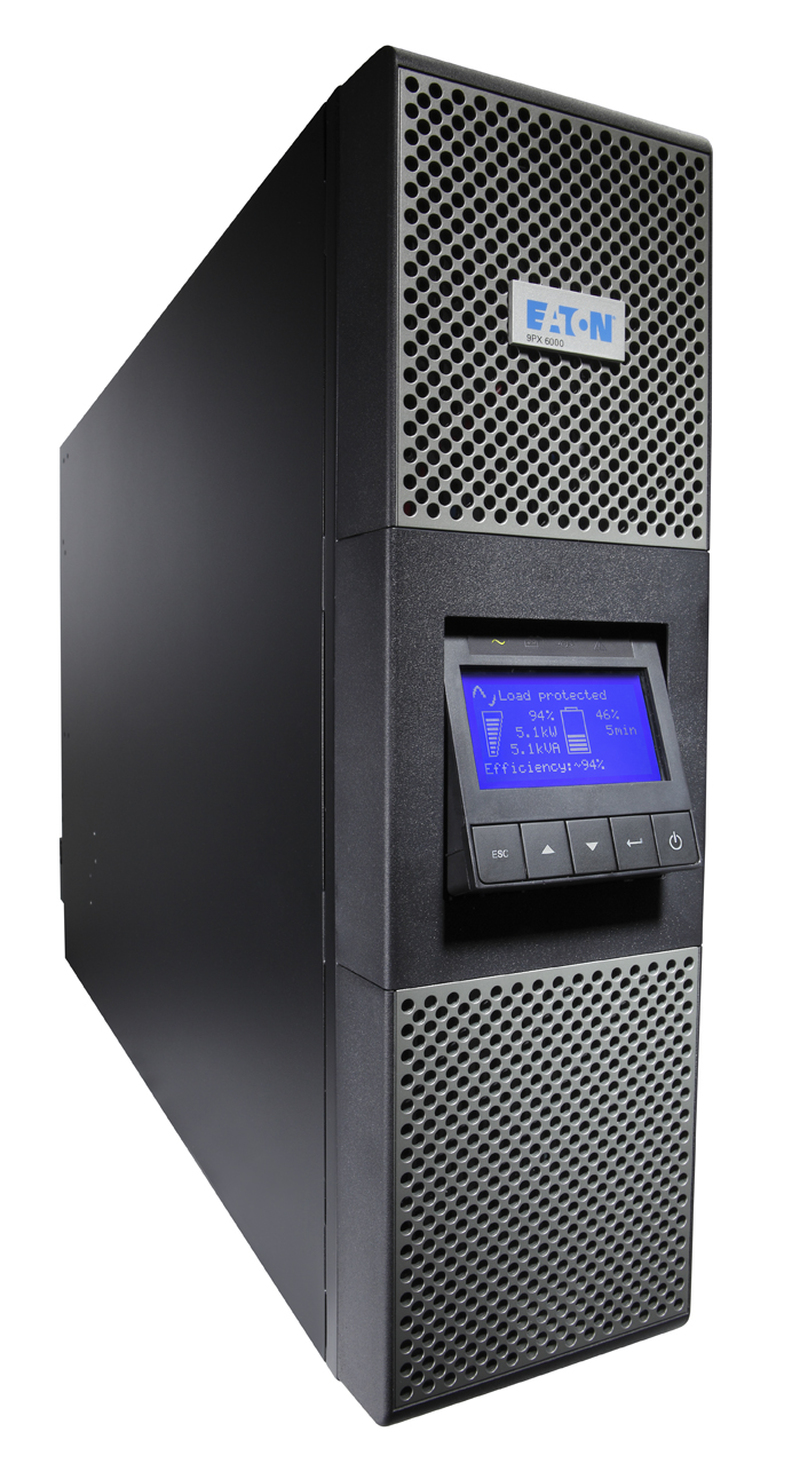

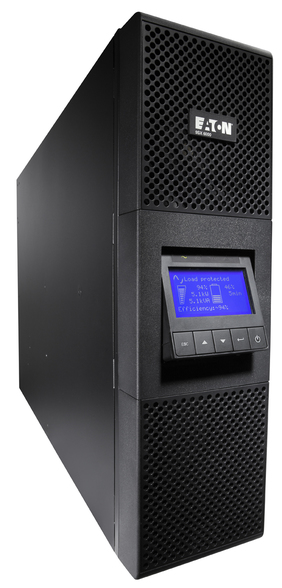

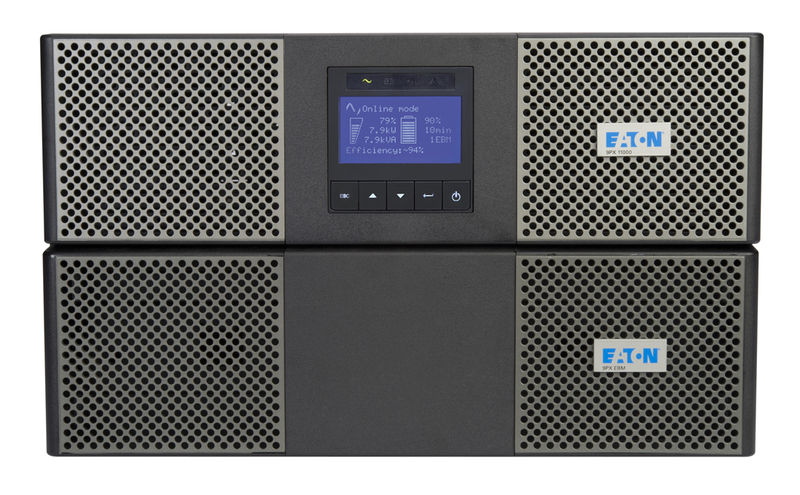

  • Новый графический ЖК-дисплей предоставляет четкую информацию о состоянии ИБП, а также данные измерений на отдельном экране (данные предоставляются на одном из семи языков, включая Русский). Расположение ЖК-дисплея можно отрегулировать для обеспечения наилучшего угла просмотра при различных вариантах установки.
  • 9SX может осуществлять измерение потребляемой мощности. Значения мощности в кВч можно контролировать, используя ЖК-дисплей или пакет ПО Eaton Intelligent Power® Software.
  • Управление сегментами нагрузки позволяет определять приоритетность отключения второстепенного оборудования для увеличения времени автономной работы для критически важных приложений (ИБП 5 и 6 кВА), а также может использоваться для удаленного перезапуска зависшего компьютера или для управления плановыми отключениями и последовательными запусками оборудования.
  • ИБП 9SX обладает возможностью подключения через последовательный порт, USB-порт и реле (4 сухих контакта), кроме того имеет дополнительное гнездо для опциональной карты (Modbus, Network или Relay-MS). 9SX также обеспечивает функцию удаленного отключения питания. Пакет ПО Intelligent Power® Software Suite входит в комплект каждого ИБП.

Улучшенная защита для

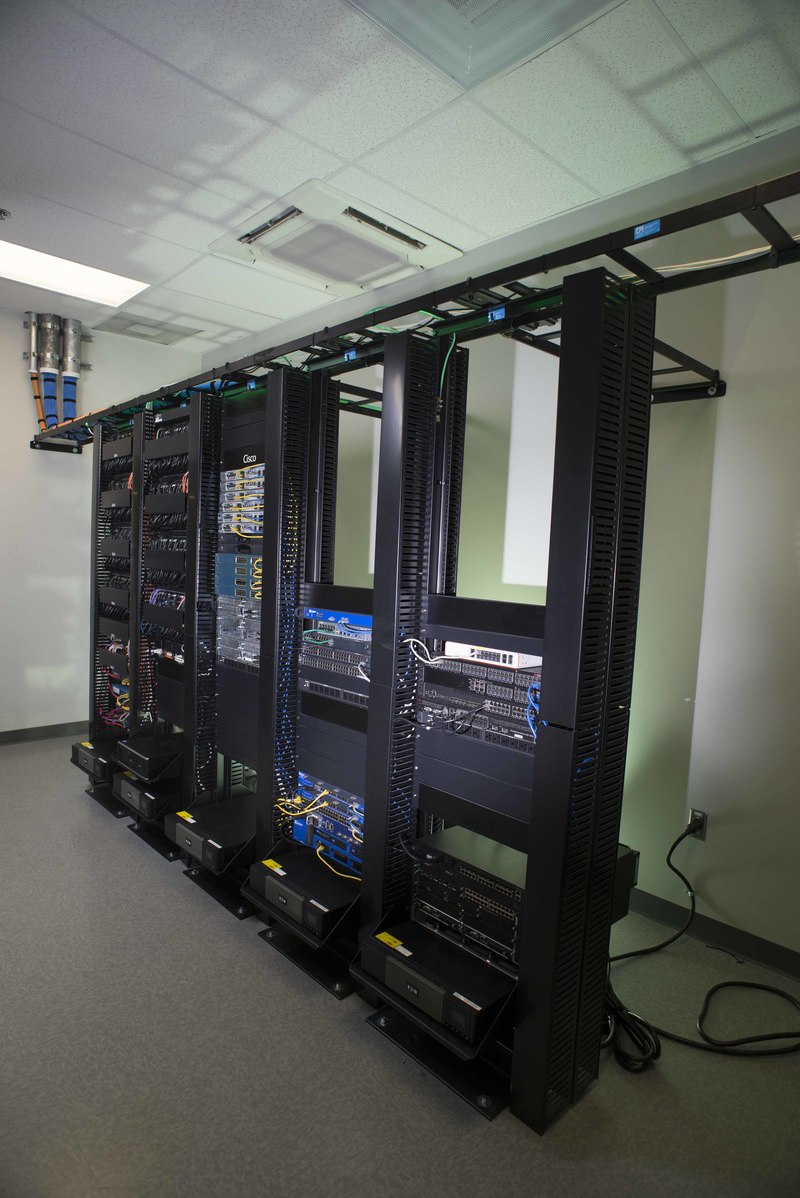

  • IT-оборудования, устройств передачи и хранения данных
  • Телекоммуникационных систем

Технические характеристики

Технические характеристики 2 кВА 3 кВА 5 кВА 6 кВА 8 кВА 11 кВА
Номинальные значения (кВА/кВт) 2 кВА/1,8 кВт 3 кВА/2,7 кВт 5 кВА/4,5 кВт 6 кВА/5,4 кВт 8 кВА/7,2 кВт 11 кВА/10 кВт
Электрические характеристики
Технология Двойное преобразование напряжения с системой коррекции коэффициента мощности (PFC)
Номинальное напряжение: 200/208/220/230/240 В 200/208/220/230/240 В 200/208/220/230/240/250 В
Диапазон входного напряжения 176-276 В без снижения номинальной мощности (до 100–276 В со снижением номинальной мощности)
Выходное напряжение/THDU 200/208/220/230/240 В +/– 1%; THDU <2% 200/208/220/230/240 В +/– 1%; THDU <2% 200/208/220/230/240/250 В +/– 1%; THDU <2%
Диапазон частоты на входе/THDI 40-70 Гц, 50/60 Гц автовыбор, возможность работы в качестве частотного преобразователя, THDI < 5%
КПД До 92% в режиме онлайн, 98% в режиме высокой производительности До 94% в режиме онлайн, 98% в режиме высокой производительности До 95% в режиме онлайн, 98% в режиме высокой производительности
Крест-фактор / Ток короткого замыкания 3:1/60 А 3:1/60 А 3:1/90 А 3:1/120 А 3:1/120 А 3:1/150 А
Допустимая перегрузка 102–110% : 120с, 110–125%: 60с, 125–150%: 10с, >150%: 500мс 102–110% : 120с, 110–125%: 60с, 125–150%: 10с, >150%: 500мс 102–110% : 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс
Подключения
Вход C14 C20 Клеммная колодка (до 10 мм2) Клеммная колодка (до 16 мм2)м
Выходы (8) C13 (8) C13 + (1) C19 Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А) Клеммная колодка
Батарея
Стандартное время резервного питания при 50 и 70% нагрузки*
9SX 20/12 минут 15/9 минут 13/10 минут 11/8 минут 15/10 минут 9/5 минут
9SX + 1 EBM 93/62 минут 61/42 минут 60/40 минут 48/34 минут 38/25 минут 22/15 минут
9SX + 4 EBM 386/245 минут 228/158 минут 220/150 минут 170/120 минут 120/82 минут 80/55 минут
Управление зарядом батарей ABM® и заряд с термокомпенсацией (выбирается пользователем), автоматическое тестирование батареи, защита от глубокого разряда, автоматическое распознавание внешних батарейных блоков
Коммуникация

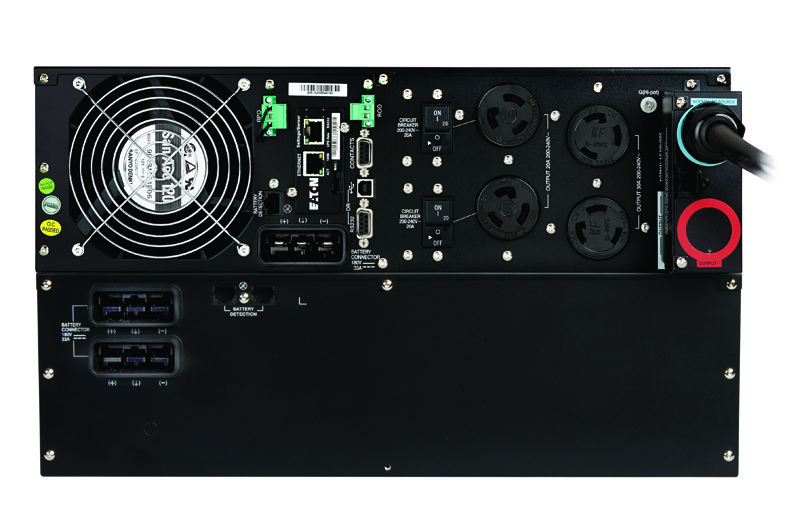

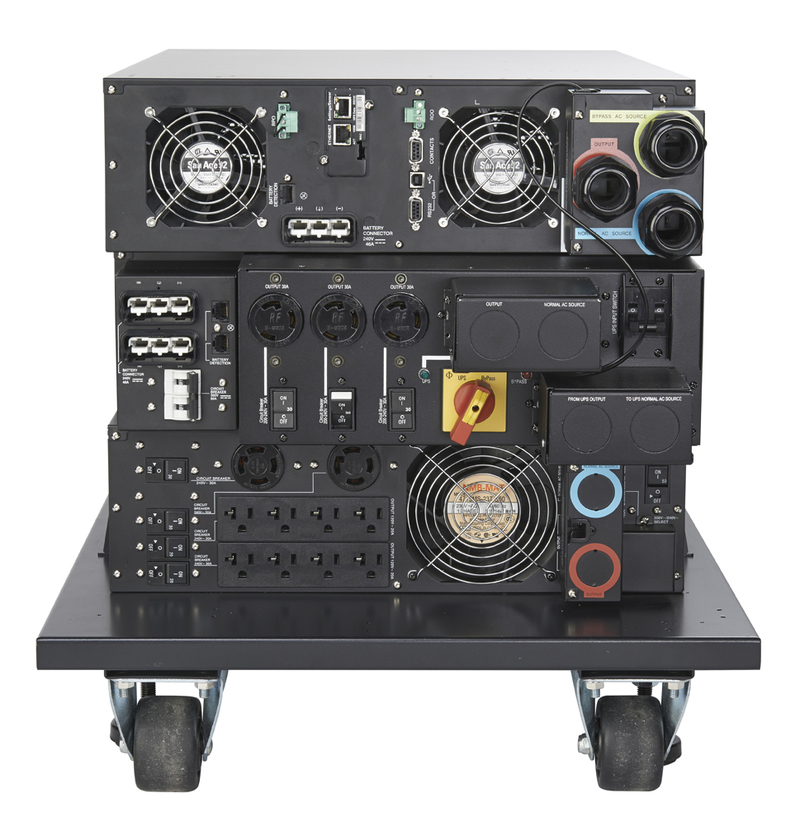

Коммуникационные порты 1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO).
Коммуникационное гнездо 1 гнездо для карт Network-MS, ModBus-MS или Relay-MS
Условия эксплуатации, стандарты и сертификаты
Рабочий диапазон температуры 0 до 40°C непрерывно
Уровень шума <45 дБ <45 дБ <45 дБ <45 дБ <48 дБ <50 дБ
Безопасность IEC/EN 62040-1, UL 1778, CSA 22.2
Электромагнитная совместимость, рабочие характеристики IEC/EN 62040 -2 , FCC Класс A, IEC/EN 62040-3 (Рабочие характеристики)
Сертификаты ГОСТ-Р, CE, CB-отчет (TUV), UL
Габариты Ш x В x Г / Вес
ИБП 214*346*412мм/34кг 214*346*412мм/34кг 440(19’’)*130(3U)* 685мм/48кг 440(19’’)*130(3U)* 685мм/48кг 440(19’’)*260(6U)* 700мм/84кг 440(19’’)*260(6U)* 700мм/86кг
Внешний батарейный модуль (EBM) 214*346*412мм/48кг 214*346*412мм/48кг 440(19’’)*130(3U)* 645мм/68кг 440(19’’)*130(3U)* 645мм/68кг 440(19’’)*130(3U)* 680мм/65кг 440(19’’)*130(3U)* 680мм/65кг
Силовой модуль - - - - 440(19’’)*130(3U)* 700мм/19кг 440(19’’)*130(3U)* 700мм/21кг
Поддержка и обслуживание клиентов
Гарантия 2 года

* Продолжительность автономной работы при коэффициенте мощности 0,7. Время автономной работы дано приблизительно и может варьировать в зависимости от оборудования, конфигурации, возраста батареи, температуры и т.д.

Артикулы 9SX 2 кВА 9SX 3 кВА 9SX 5 кВА 9SX 6 кВА 9SX 8 кВА 9SX 11 кВА 9SX 11 кВА
ИБП 9SX2000I 9SX3000I - - 9SX8Ki 9SX11Ki
ИБП с комплектом стоечного крепления - - 9SX5KiRT 9SX6KiRT 9SX8KiRT 9SX11KiRT
ИБП с 10-летними АКБ 9SX2000IBAT10 9SX3000IBAT10 9SX5KIRTBAT10 9SX6KiRTBAT10 9SX8KiRTAT10 9SX11KiRTAT10
Внешний батарейный модуль (EBM) - - - - 9SXEBM240 9SXEBM240
Внешний батарейный модуль с комплектом стоечного крепления 9SXEBM96T 9SXEBM96T 9SXEBM180RT 9SXEBM180RT - -
Силовой модуль - - - - 9SX8KiPM 9SX11KiPM

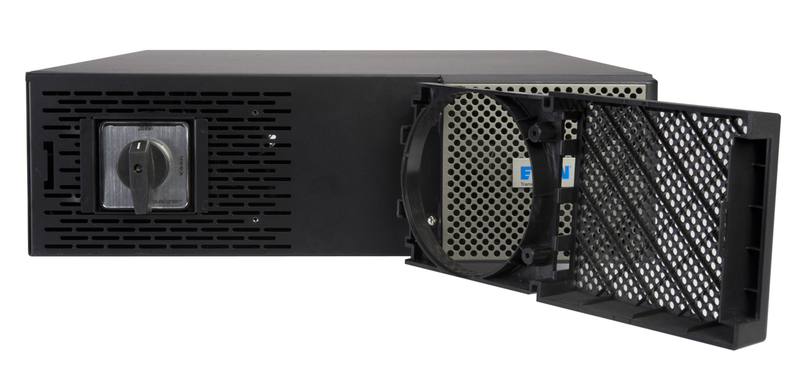

Сервисный байпас HotSwap MBP6Ki MBP6Ki MBP6Ki MBP6Ki MBP11Ki MBP11Ki
Трансформатор TFMR11Ki TFMR11Ki TFMR11Ki TFMR11Ki TFMR11Ki TFMR11Ki
Внешнее зарядное устройство с комплектом стоечного крепления - - - - SC240RT SC240RT
Кабель подключения батарейного блока 1,8м - - EBMCBL180 EBMCBL180 EBMCBL240 EBMCBL240
Система интегрирования батарей BINTSYS BINTSYS BINTSYS BINTSYS BINTSYS BINTSYS
Комплект стоечного крепления BINTSYS BINTSYS 9RK 9RK 9RK 9RK

Калькулятор батарей для ИБП 5 и 6 кВА, 1:1 с батареями 9PXEBM180: Калькулятор батарея для ИБП 8 и 11 кВА, 1:1 и 6-11 кВА 3:1 с батареями 9PXEBM240:

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
9SX2000I Eaton 9SX 2000i 214 346 412 33,3
9SX2000IBAT10 Eaton 9SX2000IBAT10 214 346 412 35
9SX3000I Eaton 9SX 3000i 214 346 412 33,4
9SX3000IBAT10 Eaton 9SX3000IBAT10 214 346 412 36
9SX5KiRT Eaton 9SX 5000i RT3U 440 685 130 48
9SX6KiRT Eaton 9SX 6000i RT3U 440 685 130 48
9SXEBM180RT Eaton 9SX EBM 180V RT3U 440 645 130 68
9SX8Ki Eaton 9SX 8000i 260 700 440 77
9SX8KiRT Eaton 9SX 8000i RT6U 440 700 260 77
9SX11Ki Eaton 9SX 11000i 260 700 440 78
9SX11KiRT Eaton 9SX 11000i RT6U 440 700 260 79
9SXEBM240 Eaton 9SX EBM 240V 130 680 440 58
9SX8KiPM Eaton 9SX 8000i Power Module 130 700 440 19
9SX11KiPM Eaton 9SX 11000i Power Module 130 700 440 21
