ИБП Импульс ИМПУЛЬС МОДУЛЬ 20-200 кВА
     Техническое обслуживание ИБП      PDU (модули распределения нагрузки)
Руселф Энерго
+7 (495) 121-01-56
Отправить запрос
info@ruself-energy.ru
Для сетевого и серверного оборудования
Основные характеристики:
Бренд
Импульс
Мощность
20 - 200 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
ИБП ИМПУЛЬС серии МОДУЛЬ – модульный ИБП, предназначенный для чувствительного оборудования. ИБП ИМПУЛЬС серии МОДУЛЬ имеет компактный дизайн, что обеспечивает плотность мощности 200 кВА в одном шкафу. ИБП этой серии оснащена новейшей технологией трехуровневого преобразования выпрямителя на IGBT и технологией полного DSP контроля, а также имеет возможность горячей замены модулей. Это делает ИБП ИМПУЛЬС серии МОДУЛЬ лучшей комбинацией надежности, гибкости.

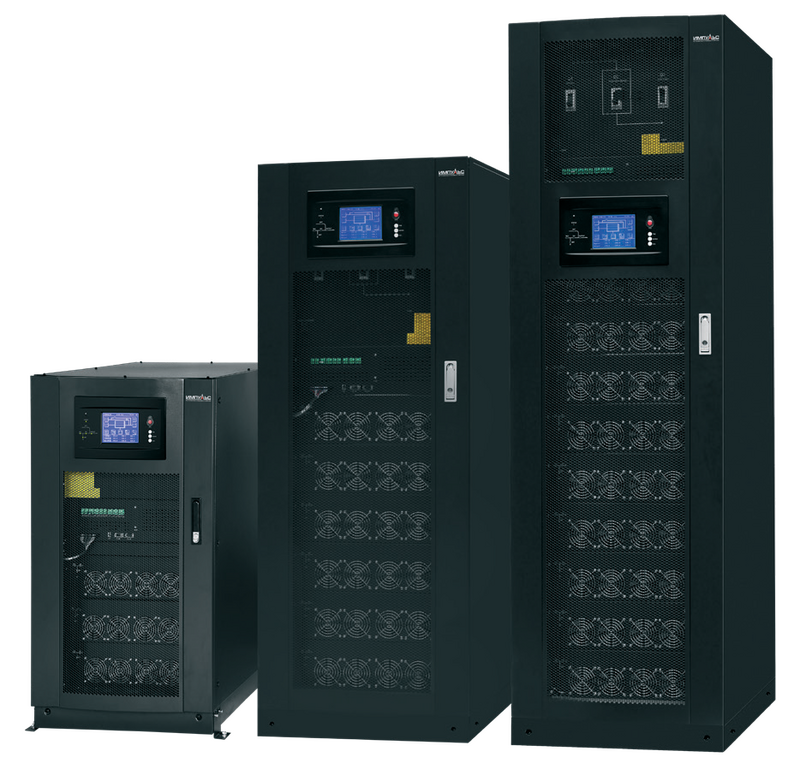

ИМПУЛЬС МОДУЛЬ 20-200 кВА

Область применения



  • Серверное оборудование
  • Концентраторы телекоммуникационных сетей
  • Системы видеонаблюдения
  • Центры обработки данных
  • Системы автоматизированного управления производством
  • Дежурное освещение
  • Рабочие станции
  • Медицинское и диагностическое оборудование
  • Банковское оборудование

Преимущества

  • Модульная архитектура дизайна
    Возможность установки до 10 силовых модулей с технологией параллельной избыточности N+X и возможностью горячей замены модулей.
  • Независимое   зарядное   устройство
    Независимое зарядное устройство для каждого модуля и интеллектуальный контроль всего процесса заряда, эффективно улучшают срок службы АКБ.
  • Доступные   коммуникационные   порты
    Кабельные вводы доступны с фронтальной и тыльной стороны, что значительно упрощает процесс установки ИБП.
  • Модульная конструкция с трансформатором
    Модульный ИБП мощностью до 60 кВА со встроенным изолирующим трансформатором, удовлетворит любые требования заказчиков.
  • Холодный старт от АКБ
    ИБП может быть запущен от АКБ без подачи питания от сети.
  • Высокая плотность мощности
    ИБП мощностью 200 кВА в одном шкафу занимает площадь в основании менее 0,5м² , что обеспе- чивает значительную экономию полезного пространства в дата-центре.
  • Встроенный IGBT выпрямитель
    Встроенный IGBT выпрямитель в каждом модуле обеспечивает меньше потерь и увеличивает произво- дительность и надежность устройства.
  • Дружественный    интерфейс
    Сенсорный ЖК дисплей с детальной информацией о внутреннем состоянии устройства.
  • Независимый воздушный канал
    Воздушный поток протекает в изолированном канале, обеспечивая сохранность плат от загряз- нений и пыли.

Технические характеристики

МОДЕЛЬ

МОДУЛЬ 20-200

МОДУЛЬ 20-120

МОДУЛЬ 20-60

Мощность, кВА/кВт

200 / 180

120 / 108

60 / 54

Силовой модуль

20кВА / 18кВт

ВХОД

Двойной вход

Опционально

Фазность

3 фазы+нейтраль+заземление, 380В/ 400В/ 415В (лин-лин)

Диапазон напряжений

304~478В пер.тока (лин-лин) при полной нагрузке; 228В~304В пер.тока (лин-лин) нагрузка уменьшается линейно в соответствии с мин фазным напряжением

Частота

50/60 Гц

Диапазон частот

40 Гц ~ 70 Гц

Фактор мощности

>0.99

Коэффициент THDi

<3% (при 100% линейной нагрузке)

БАЙПАС

Напряжение

380/400/415В пер.тока (лин-лин)

Частота

50/60 Гц

Диапазон напряжений

Настраивается, -40% ~ +25%

Диапазон частот

Настраивается, ±1 Гц, ±3 Гц, ±5 Гц

Перегрузка

125% продолжительная работа; 130% в течение часа; 150% в течение 6 минут; 1000% в течение 100 мсек

ВЫХОД

Напряжение

380/400/415В пер.тока (лин-лин)

Отклонение напряжения

1% для сбалансированной нагрузки; 1,5% для несбалансированной нагрузки

Частота

50/60 Гц

Отклонение частоты

0.1%

Фактор мощности

0.9

Коэффициент THDu

<1%, линейная нагрузка; <5.5%, нелинейная нагрузка

Крест-фактор

3:1

Перегрузка инвертора

110% в течение 1 часа; 125% в течение 10 мин; 150% в течение 1 мин; >150% в течеие 200 мсек

АКБ

Напряжение

±240В пост.тока

Количество АКБ

40 шт. (настраивается: возможное кол-во от 32 до 44)

Отклонение напряжения

±1%

Мощность заряда

до 20% * Вых.активной мощности

Холодный старт АКБ

Стандартно

СИСТЕМА





Эффективность

От сети

95.0%

ECO режим

99.0%

От АКБ

95.0%

ЖК-дисплей

5,7" сенсорный ЖК-дисплей + светодиоды + клавиатура

Класс IP

IP 20

Коммуникационные   порты

RS232, RS485, «сухие контакты» - программируемый порт

Опции

SNMP карта, комплект для подключения ИБП в параллель, УЗИП, функция синхронизации двух независимых групп ИБП, фильтр от загрязнений

Температура

Рабочая: 0 ~ 40°С; Хранения: -40 ~ 70 °С

Относительная влажность

0 ~ 95% без конденсации

Высота

<1000 м. В пределах 1000 – 2000 м мощность понижается на 1% при подъеме на каждые 100 м

Уровень шума (1 метр)

55дБ – 50% нагрузки

Стандарты

Безопасность: IEC/EN 62040-1-1 EMC: IEC/EN 62040-2; Производительность: IEC/EN 62040-3

ГАБАРИТЫ



Вес, кг

Шкаф

180

150

105

Силовой модуль

22



Размеры (ШхГхВ), мм

Шкаф

600х900х2000

600х900х1600

600х900х1100

Силовой модуль

440х590х134

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
MTM1031 Силовой блок МУЛЬТИПЛЕКС СМ10 436 590 85 15,3
MTM1032 Силовой блок МУЛЬТИПЛЕКС СМ10-Х 436 590 85 15,3
MTM1531 Силовой блок МУЛЬТИПЛЕКС СМ15 436 590 85 15,5
MTM1532 Силовой блок МУЛЬТИПЛЕКС СМ15-Х 437 590 85 15,5
MTC0001 Блок заряда МУЛЬТИПЛЕКС ЗМ15 437 590 85 15
MTM2531 Силовой блок МУЛЬТИПЛЕКС СМ25 436 677 85 18
MTF2031 Силовой шкаф МУЛЬТИПЛЕКС СТ20-10 485 697 398 (7U) 42
MTF3032 Силовой шкаф МУЛЬТИПЛЕКС СТ30-10 485 751 575 (11U) 57
MTF4031 Силовой шкаф МУЛЬТИПЛЕКС СТ40-10 485 697 575 (11U) 51
MTF6031 Силовой шкаф МУЛЬТИПЛЕКС СТ60-10 485 751 1033 (20U) 85
MTF3031 Силовой шкаф МУЛЬТИПЛЕКС СТ30-15 485 697 398 (7U) 42
MTF4531 Силовой шкаф МУЛЬТИПЛЕКС СТ45-15 485 751 575 (11U) 57
MTF9031 Силовой шкаф МУЛЬТИПЛЕКС СТ90-15 485 751 1033 (20U) 85
MTF1541 Силовой шкаф МУЛЬТИПЛЕКС СТ150-25 482 916 1149 (26U) 165
MTF1542 Силовой шкаф МУЛЬТИПЛЕКС СТ150-25 С 482 916 931 (21U) 140
MTF2041 Силовой шкаф МУЛЬТИПЛЕКС СТ200-25 482 916 1550 (35U) 160
BCMT001 Батарейный модуль БК40-480В-ПРО, без АКБ 440 800 175 (4U) 11
BCMT002 Батарейный модуль БК40-480В-ПРО, 9Ач 440 800 175 (4U) 107
MIM2031 Силовой блок МОДУЛЬ СМ20 440 590 134 22,5
MIM2531 Силовой блок МОДУЛЬ СМ25 460 790 134 33
MIM3031 Силовой блок МОДУЛЬ СМ30 460 790 134 34
MIM4031 Силовой блок МОДУЛЬ СМ40 510 700 178 44
MIM5031 Силовой блок МОДУЛЬ СМ50 510 700 178 45
MIC0001 Блок заряда МОДУЛЬ ЗМ50 460 790 134 30
MIF6031 Силовой шкаф МОДУЛЬ СТ60-20 600 900 1100 120
MIF1241 Силовой шкаф МОДУЛЬ СТ120-20 600 900 1600 151
MIF2041 Силовой шкаф МОДУЛЬ СТ200-20 600 900 2000 182
MIF6032 Силовой шкаф МОДУЛЬ СТ60-20Т 600 900 1600 251
MIF6033 Силовой шкаф МОДУЛЬ СТ60-20B 600 1000 2000 185
MIF1842 Силовой шкаф МОДУЛЬ СТ180-25/30 600 1100 1600 165
MIF2542 Силовой шкаф МОДУЛЬ СТ250-25 600 1100 2000 220
MIF3042 Силовой шкаф МОДУЛЬ СТ300-30 600 1100 2000 220
MIF6042 Силовой шкаф МОДУЛЬ СТ600-25/30 2000 1050 2000 660
MIF1043 Силовой шкаф МОДУЛЬ СТ100-40/50 600 980 1150 210
MIF2043 Силовой шкаф МОДУЛЬ СТ200-40/50 650 960 1600 350
MIF3043 Силовой шкаф МОДУЛЬ СТ300-40/50 650 970 2000 490
MIF4033 Силовой шкаф МОДУЛЬ СТ400-40/50 1300 1100 2000 850
MIF5043 Силовой шкаф МОДУЛЬ СТ500-40/50 1300 1100 2000 900
BCMI002 Кассета батарейного модуля БК10-120В, 9Ач - - - 30
BCMI001 Кассета батарейного модуля БК10-120В - - - 5
BFMI001 Шкаф батарейных модулей МОДУЛЬ 600 1000 2000 150
BC100740022 Batt. 7Ah, in A8 cabinet (480V) 426 537 654 129
BC100940022 Batt. 9Ah, in A8 cabinet (480V) 426 537 654 146
BC101240022 Batt. 12Ah, in A8 cabinet (480V) 426 537 654 187
BC200740032 Batt. 2х7Ah, in A16 cabinet (480V) 1288 880 610 248
BC200940032 Batt. 2х9Ah, in A16 cabinet (480V) 1288 880 610 281
BC101840032 Batt. 18Ah, in A16 cabinet (480V) 1288 880 610 293
BC300740032 Batt. 3х7Ah, in A16 cabinet (480V) 1288 880 610 335
BC201240032 Batt. 2х12Ah, in A16 cabinet (480V) 1288 880 610 364
BC102640032 Batt. 26Ah, in A16 cabinet (480V) 1288 880 610 397
BC300940032 Batt. 3х9Ah, in A16 cabinet (480V) 1288 880 610 386
BC103340032 Batt. 33Ah, in A16 cabinet (480V) 1288 880 610 489
BC104040032 Batt. 40Ah, in A16 cabinet (480V) 1288 880 610 580
BC104540032 Batt. 45Ah, in A16 cabinet (480V) 1288 880 610 655
BC105540032 Batt. 55Ah, in A16 cabinet (480V) 1288 880 610 740
BC106540082 Batt. 65Ah, in 800 mm cabinet (480V) 1970 800 1000 1040
BC107540052 Batt. 75Ah, in 900 mm cabinet (480V) 1800 900 725 1113
BC108840082 Batt. 88Ah, in 800 mm cabinet (480V) 1970 800 1000 1248
BC110040082 Batt. 100Ah, in 800 mm cabinet (480V) 1970 800 1000 1456
BC112040062 Batt. 120Ah, in 1300 mm cabinet (480V) 1800 1300 725 1685
BC114040082 Batt. 140Ah, in 800 mm cabinet (480V) 1970 800 1000 1900
BC115040072 Batt. 150Ah, in 1500 mm cabinet (480V) 1800 1500 800 2082
CNDA807 Карта SNMP DA807 - - - -
CNNFL3USB Датчик NetFeeler 3 USB - - - -
CNNFM3 Датчик NetFeeler 3 Mini - - - -
OPMT001 Комплект шин 31/11/13 для ИБП МУЛЬТИПЛЕКС СТ20-10/СТ40-10 - - - -
OPMT002 Комплект шин 31/11/13 для ИБП МУЛЬТИПЛЕКС СТ60-10 - - - -
CNMTMIT Датчик температуры АКБ для ИБП МУЛЬТИПЛЕКС/МОДУЛЬ - - - -
CNMTPAR Комплект параллельной работы для ИБП МУЛЬТИПЛЕКС, МОДУЛЬ 25/30/40/50 - - - -
CNMIPAR Комплект параллельной работы для ИБП МОДУЛЬ 20 - - - -
CNRMMF Панель удаленной сигнализации и информации для ИБП ФОРА 33/МОДУЛЬ/МУЛЬТИПЛЕКС - - - -
CNSMMF Модуль синхронизации для ИБП ФОРА 33 60-150кВА/МОДУЛЬ - - - -
