Для сетевого и серверного оборудования

Основные характеристики:

Бренд

EATON

Мощность

50 - 360 кВА

Назначение

ЦОД и промышленность

Топология

online

Описание

Трехфазные ИБП 93PM второго поколения. Самая высокая доступность и самая низкая совокупная стоимость владения. Идеальное решение для ЦОДов и организаций, желающих увеличить мощность и защиту электропитания в соответствии с потребностями бизнеса.

Технические характеристики 93PM G2 Таблица времени резервирования 93PM G2 Руководство по установке 93PM Gen2 Презентация 93PM G2 Данные для проектирования 93PM 50-200кВт Данные для проектирования 93PM G2 50-360кВА

Особенности
Технические характеристики
Варианты комплектации
О бренде

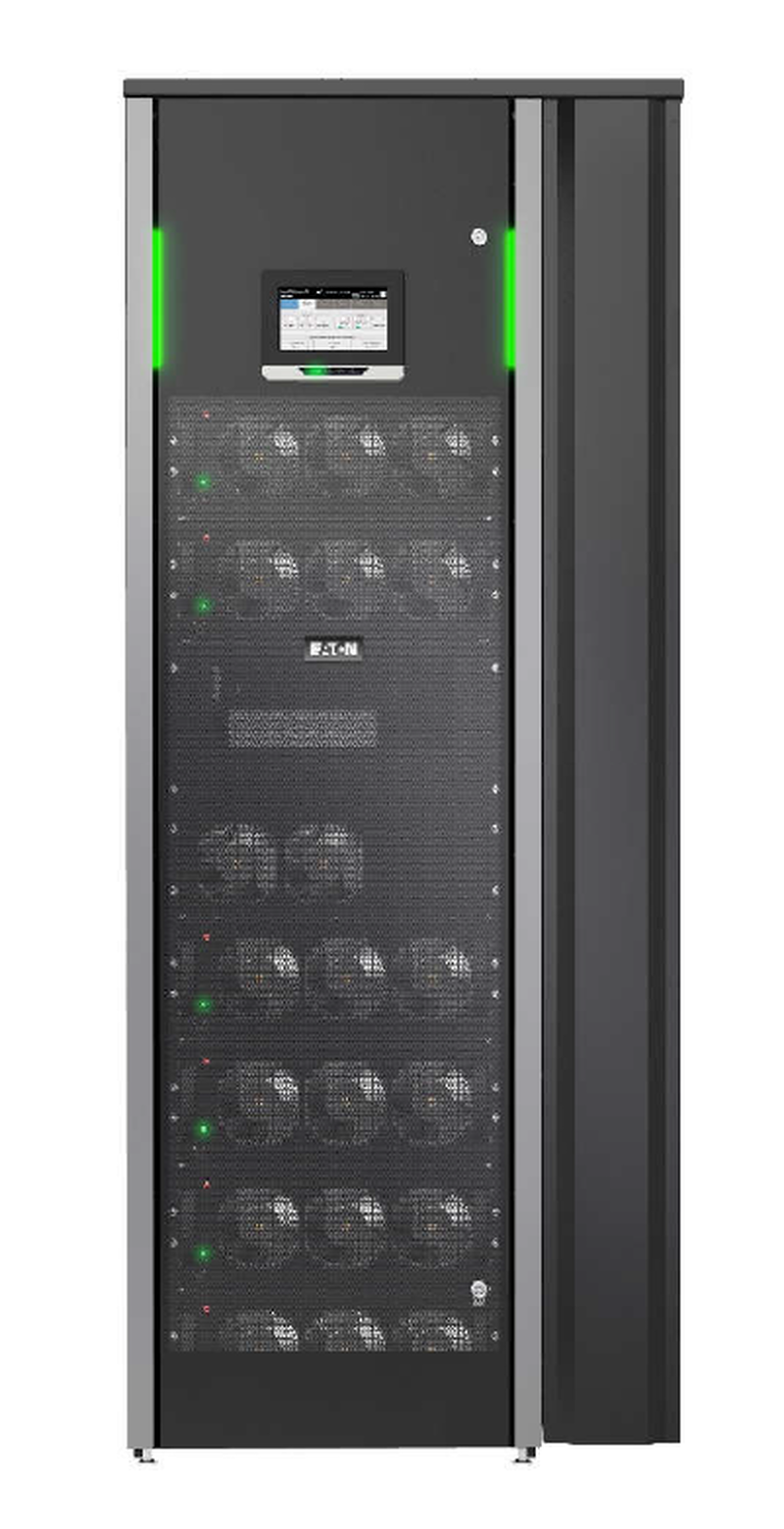

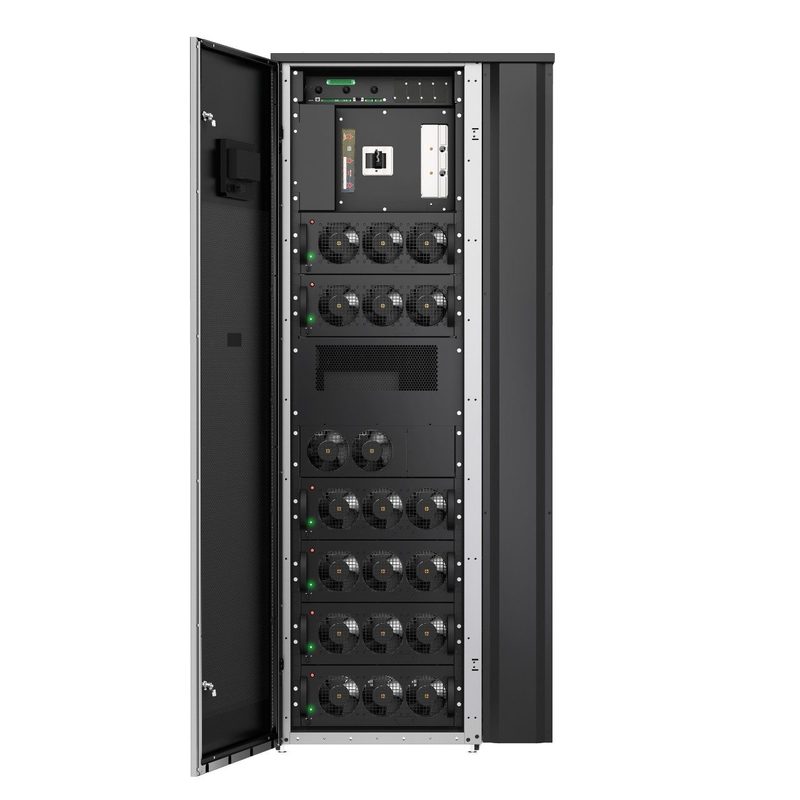

Eaton 93PM G2 (50 - 360кВА)

Максимальная доступность и гибкость

ИБП Eaton 93PM G2 c гибкой, модульной и масштабируемой конструкцией обеспечивает максимальное время безотказной работы критически важной инфраструктуры. Модульная система с функцией горячей замены модулей позволяет добавлять по 50 или 60 кВА в любое время, без остановки системы и влияния на критическую нагрузку. Технология HotSync позволяет Eaton 93PM G2 устранять единую точку отказа в случае потери связи, что обеспечивает повышенную надежность устройства. Кроме того, этот ИБП имеет встроенные компоненты безопасности для снижения электрического риска и дополнительной защиты.

EnergyAware

Будучи оснащенным технологией EnergyAware, Eaton 93PM G2 позволит вашей организации поддерживать окружающую среду и получать доход за счет реагирования на спрос на электроэнергию в сети и дополнительных услуг. Без снижения защиты критической нагрузки, средняя прибыль от использования этой технологии составляет до € 50 000 на МВт электроэнергии, выделяемой в электросеть в год.

Усиленная кибербезопасность и защита сети

Киберзащита Eaton 93PM G2 обеспечивается Гигабитной и Промышленной сетевыми картами производства Eaton — первыми в отрасли, получившими сертификаты соответствия стандартам IEC 62443-4-2 и UL 29001-1. Также Eaton предлагает услугу удаленного мониторинга, позволяющую сразу реагировать на любые угрозы ИБП, связанные с электропитанием и кибербезопасностью.

Минимальная совокупная стоимость владения

ИБП Eaton 93PM G2 обойдется дешевле, ведь он более эффективен благодаря встроенным технологиям, многие из которых используются только в продукции Eaton. 93PM G2 можно наращивать в соответствии с потребностями бизнеса. Он имеет 97 % эффективность в режиме онлайн для улучшения контроля над расходами и окупаемости инвестиций. Производительность устройства можно дополнительно повысить за счет использования технологий ESS и VMMS

Технические характеристики

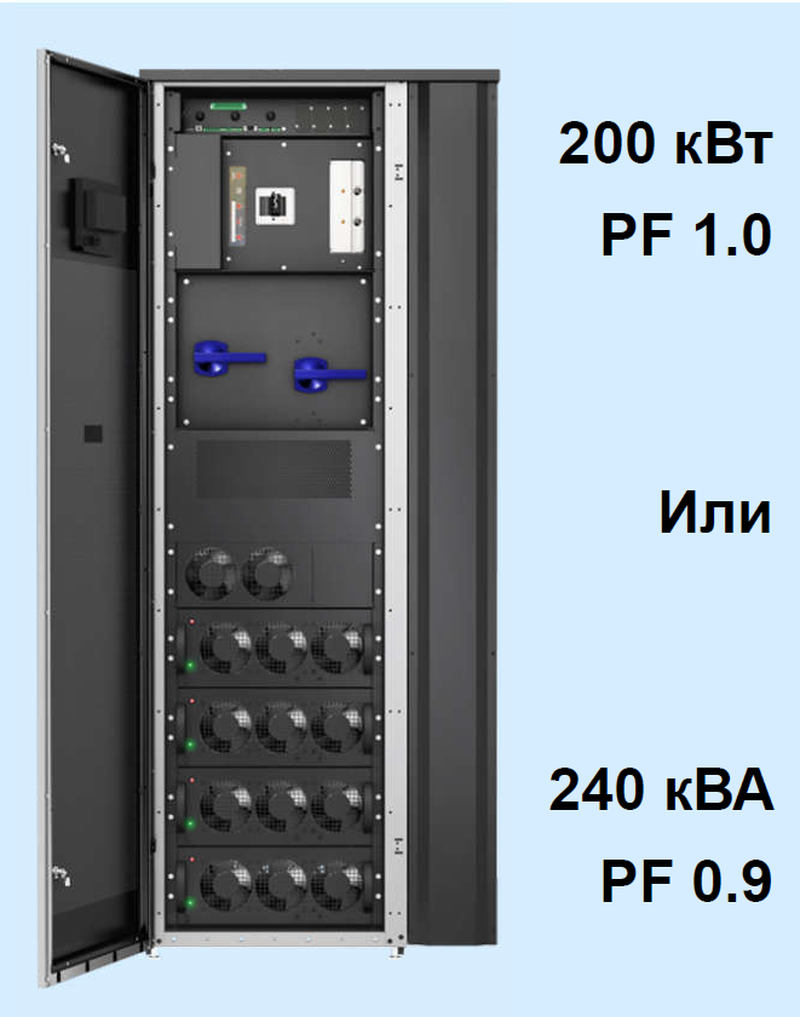

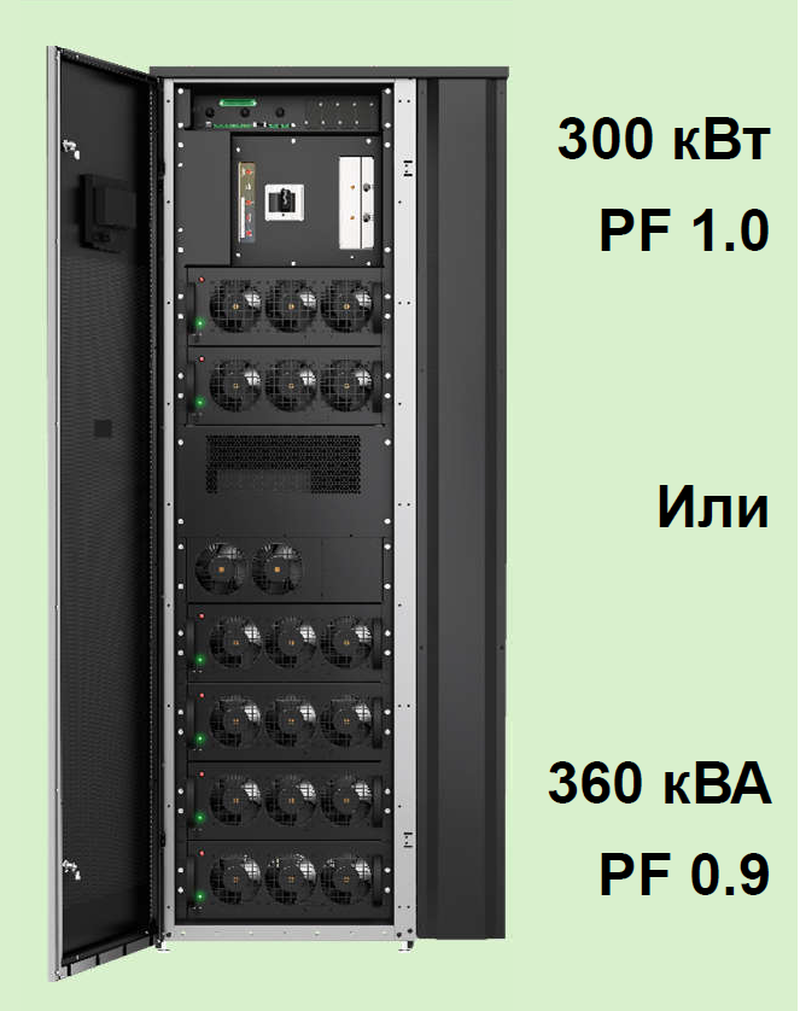

НОМИНАЛЬНАЯ МОЩНОСТЬ	200 кВт PF 1.0	300 кВт PF 1.0	240 кВА PF 0.9	360 кВА PF 0.9
Артикул в каталоге моделей	93PM-G2-xxx(200)	93PM-G2-xxx(300)	93PM-G2-xxx(240)	93PM-G2-xxx(360)
Расчетная мощность ИБП	50-200 кВт	300 кВт	60-240 кВА	360 кВА
Количество модулей (МБП)	1 - 4	1 - 6	1 - 4	1 - 6
Номинальная мощность ИБП	50 кВт PF 1.0		60 кВА PF 0.9

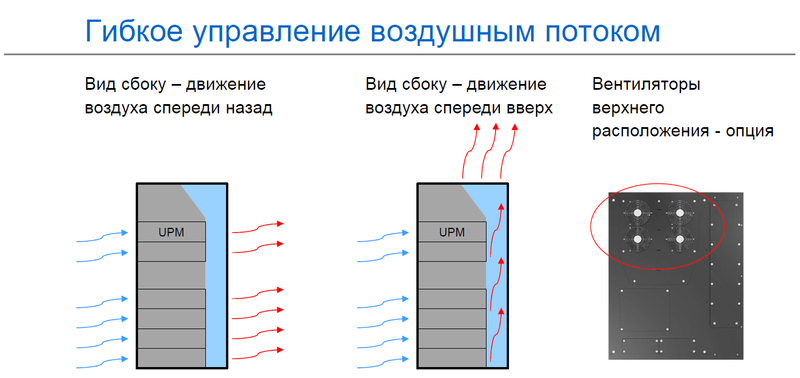

Опции ИБП:	Комплект для вытяжки воздуха сверху (при установке у стены), встроенный переключатель сервисного байпаса (MBS), внутренний выключатель батарей (для внешних батарей), интерфейс управления синхронизацией, фанерная упаковка		Вытяжка воздуха сверху (для установки у стены), внутренний выключатель батарей (для внешних батарей), интерфейс управления синхронизацией, фанерная упаковка
Возможность модификации	До 200 кВт	До 300 кВт	До 240 кВА	До 360 кВА
Внешнее параллельное соединение	До 4 ИБП по технологии HotSync.
Топология ИБП	Трехуровневые преобразователи IGBT с двойным преобразованием
Условное значение номинального тока короткого замыкания, Icc Выпрямитель	100 кА 50 кА с встроенным переключателем сервисного байпаса для технического обслуживания (MBS)
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры ИБП (Ш x Г x В)	800 x 990 x 1987 мм
Вес установленного оборудования	1 МБП: 361 кг 2 МБПs: 404 кг 3 МБПs: 447 кг 4 МБПs: 490 кг 5 МБПs: 533 кг 6 МБПs: 576 кг
Кабельный ввод ИБП	Верхний/нижний ввод
Степень защиты ИБП	IP20 (EN60529), с дополнительным пылевым фильтром на передней дверце
Цвет ИБП	Черный; RAL 9005
Среднее время ремонта (MTTR)	< 20 минут

ПАРАМЕТРЫ СРЕДЫ
Акустический шум @ 1 м, при 25 °C	Вытяжка воздуха сзади: 74 дБ (A) С опцией вытяжки воздуха сверху: 77 дБ (A)
Диапазон рабочих температур окружающей среды ИБП	От -15 °C до +55 °C в защитной упаковке от 0 до +40 °C Максимальный диапазон температур от 0 до +35 °C Максимальный диапазон температур для увеличения срока службы батареи (батареи VRLA) рекомендуется от + 20 °C до + 25 °C

ЭФФЕКТИВНОСТЬ
Номинальная мощность	50 кВт	100 кВт	200 кВт	300 кВт
Эффективность в режиме Online 100% нагр. 75% нагр. 50% нагр. 25% нагр.	96,10% 96,40% 96,6 % 96,0 %	96,20% 96,50% 96,6 % 96,1 %	96,30% 96,60% 96,7 % 96,2 %	96,30% 96,60% 96,8 % 96,2 %
Рассеивание тепла в режиме Online 100% нагр. 75% нагр. 50% нагр. 25% нагр. Без нагрузки	2 1,4 0,9 0,5 0,3	4 2,7 1,8 1 0,6	7,8 5,3 3,4 2 1,2	11,4 7,9 5 3 1,8
Эффективность в режиме накопленной энергии, до	95,50%

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА ВХОДЕ
НОМИНАЛЬНАЯ МОЩНОСТЬ	200 кВт PF 1.0	300 кВт PF 1.0	240 кВА PF 0.9	360 кВА PF 0.9
Расчетное входное напряжение	220/380 В; 230/400 В; 240/415 В
Вход выпрямителя Вход байпаса	Номинальное напряжение -10% В / +10%		Номинальное напряжение -10% В / +10%
Расчетная входная частота	от 50 до 60 Гц
Допуск по частоте	от 42 до 70 Гц
Количество входных фаз	3 фазы + нейтраль + защитное заземление (PE)
Входной коэффициент мощности	0,99 pf при 100% нагр.
Номинальный входной ток выпрямителя	90-360 А 90 A / МБП	90-540 А 90 A / МБП	90-360 А 90 A / МБП	90-540 А 90 A / МБП
Максимальный входной ток выпрямителя	95-380 А 95 A / МБП	95-570 А 95 A / МБП	95-380 А 95 A / МБП	95-570 А 95 A / МБП
Максимальный входной ток байпаса	380 А	570 А	380 А	570 А
Искажение входного тока при номинальном входном токе	< 2,5%
Резистивная нагрузка Нелинейная нагрузка	< 5%
Защита от обратного тока	Да, для линий выпрямителя и байпаса
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА ВЫХОДЕ
Выходная номинальная мощность	50-200 кВт	50-300 кВт	60-240 кВА	60-360 кВА
Выходной коэффициент мощности	1	1	0,9	0,9
Количество выходных фаз	3 фаза + нейтраль + защитное заземление (PE)
Номинальное выходное напряжение	220/380 В; 230/400 В; 240/415 В, настраивается
Отклонения выходного напряжения, установившийся режим	< 1%
Общее гармоническое искажение:	< 1,5%
100% линейная нагр.	< 3,0%
100% нелинейная нагр.
Перегрузочная способность На инверторе	60 мин 110% нагр. 10 мин 125% нагр. 60 с 150% нагр.		10 мин 110% нагр. 60 с 125% нагр. 10 с 150% нагр.
Перегрузочная способность при 40 °C На байпасе	Непрерывно < 125% нагр. 10 мс 1000% нагр.		Непрерывно < 115% нагр.
Коэффициент мощности нагрузки, допустимый диапазон	От 0,8 при задержке до 0,8 при опережении без снижения номинальных характеристик
ХАРАКТЕРИСТИКИ РЕЖИМА ESS
Время перехода в режим двойного преобразования Доступна сеть	Без отключения
Отказ сети	< 2 мс при нормальных условиях перехода в режим, < 10 мс максимум
Настройка отклонения выходной частоты	± 4 Гц, по умолчанию.
Обнаружение грозового фронта	ИБП блокируется в режиме двойного преобразования, когда три помехи в электросети вынудили устройство трижды выполнить двойное преобразование (настраивается пользователем) в течение одного часа (настраивается пользователем).
Режим повышенной готовности	ИБП будет оставаться в режиме двойного преобразования в течение одного часа (настраивается пользователем), после чего ИБП автоматически вернется в режим ESS.
Компенсация реактивной мощности	Когда этот параметр включен, позволяет компенсировать реактивную мощность, производимую ИБП или нагрузкой при работе в режиме ESS.

ХАРАКТЕРИСТИКИ РЕЖИМА VMMS
Доступность режима VMMS (Адаптивная система управления модулями)	Доступно для систем ИБП 93PM G2 с более чем 1 МБП, как между внутренними модулями, так и модулями во внешней параллельной системе.
Работа в режиме VMMS	Когда уровень нагрузки на каждый модуль составляет менее 55%, VMMS автоматически оптимизирует количество модулей в цепи для повышения эффективности работы. Дополнительные МБП будут переведены в режим готовности, что позволит включиться в цепь за время МБП менее 2 мс. Нагрузка будет подаваться в режиме двойного преобразования все время, даже во время и после скачка нагрузки.
Настройка уровня резервирования	Количество резервных сетевых МБП (в масштабе всей системы), настраивается.
Ротация модуля МБП	Система будет автоматически производить ротацию МБП в состоянии готовности. Включено по умолчанию, настраивается.

БАЙПАС
Номинал байпаса	200 кВт	300 кВт	240 кВА	360 кВА
Диапазон напряжения байпаса	220/380 В; 230/400 В; 240/415 В допуск -10% / + 10% номинального напряжения
Время отключения при изменении режима	Без отключения
Защита от обратного тока	Встроенная в стандартной комплектации
Условное значение номинального тока короткого замыкания, Icc Статический байпас	100 кА
ХАРАКТЕРИСТИКИ АККУМУЛЯТОРНОЙ БАТАРЕИ
Технология аккумуляторной батареи	VRLA, литий-ионные батареи
Количество батарей	от 36 до 44 батарейных блоков (VRLA, 12 В) от 216 до 264 ячеек на цепочку (Поддерживаются 32-35 батарейных блоков с понижением мощности)		от 40 до 44 батарейных блоков (VRLA, 12 В) от 240 до 264 ячеек на цепочку
Диапазон напряжения батареи	от 432 В (216 ячеек) до 528 В (264 ячеек)		от 480 В (240 ячеек) до 528 В (264 ячеек)
Профиль подзарядки	Расширенное управление батареями (ABM®) = 90% в состоянии покоя, 10% в состоянии плавающего заряда/заряда (типично) ИЛИ плавающего заряда
Напряжение окончания зарядки	От 1,67 В/ячейка до 1,75 В/ячейка, настраиваемое или автоматическое (адаптируется под нагрузку)
Зарядный ток при номинальной нагрузке	Настраивается 0… 50 А на МБП При нагрузке > 40 кВА на МБП, автоматически ограничивается до 20 А на МБП
Возможность запуска от батареи	Да
Возможность зарядки аккумулятора с температурной компенсацией	Да

Варианты комплектации

Артикул	Название	Ширина, мм	Глубина, мм	Высота, мм	Вес, кг
GA20A2431A03400000	93PM-G2-200(200)-1	800	990	1987	490
GC30A2431A03600000	93PM-G2-300(300)-1	800	990	1987	576
GA20A2636A03400000	93PM-G2-200(200)-BB-6	800	990	1987	497
GA20A2636A02400000	93PM-G2-200(200)-BB-6-TOP	800	990	1987	510

О бренде

Eaton – компания с более чем столетним опытом в области предоставления решений для эффективного управления электрической, гидравлической и механической энергией.

Источники бесперебойного питания от 1кВт до 8МВт! Распределительные устройства, защита электрических сетей, сетевые фильтры, устройства регулировки воздушных потоков, модули распределения питания (PDU), оборудование дистанционного мониторинга, стоечные шкафы, а также дополнительные услуги и программное обеспечение.
