Основные характеристики:
Бренд
EATON
Мощность
30 - 200 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
Промышленный ИБП для работы в неблагоприятных условиях эксплуатации и обеспечивает надежность, безопасность и экономичность для любого промышленного применения

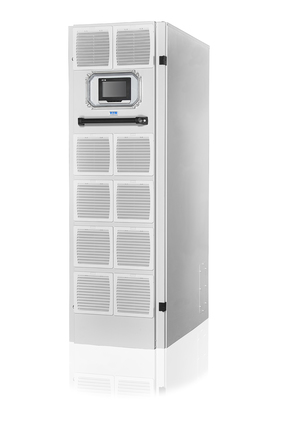

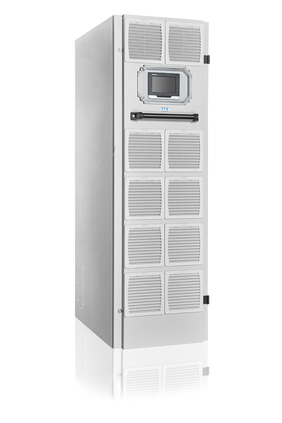

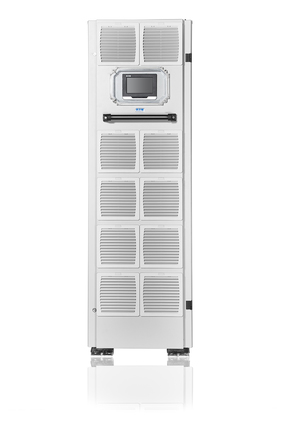

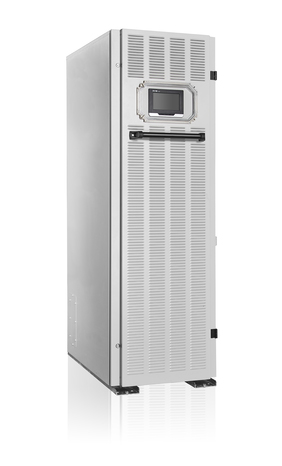

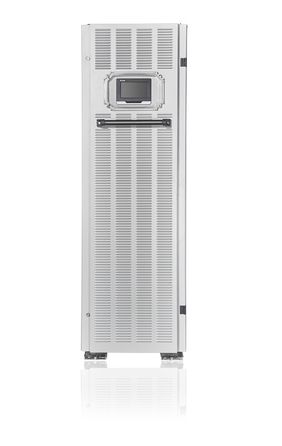

Eaton 9PHD (30–200 кВт)

Прочная конструкция, подходящая для сложных условий эксплуатации

  • Защита от грязи, пыли, воды и влаги благодаря корпусу со степенью защиты от P23 до IP54
  • Печатные платы с конформным покрытием
  • Прочный шкаф, способный выдержать вибрацию и сейсмические воздействия
  • Надежные в применении защитные панели корпуса толщиной 1,5 мм

Интеллектуальная технология для повышения надежности

  • Дисплей с сенсорным экраном для простоты эксплуатации
  • Модульная конструкция позволяет построить отказоустойчивую систему с внутренним резервированием по схеме N+1
  • Резервированные управляемые вентиляторы охлаждения для каждого модуля питания
  • Параллельное подключение по уникальной технологии Hot Sync от Eaton для создания систем с использованием нескольких ИБП, в том числе по схеме N+1

Интеллектуальная технология для минимизации эксплуатационных расходов

  • ИБП 9PHD задает новые стандарты рабочего КПД, доходящего до уровня 97% в режиме двойного преобразования
  • Более высокий КПД (> 99%) в режиме энергосбережения Energy Saver System (ESS)
  • Благодаря выходному коэффициенту мощности =1, ИБП 9PHD выдает на 10-20% больше активной мощности по сравнению со средними показателями для стандартных ИБП

Простота развертывания для оптимизации затрат на установку

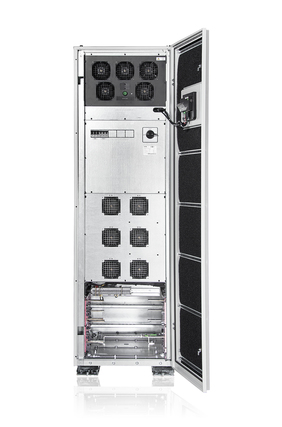

  • Фронтальный доступ для монтажа и обслуживания
  • Подходит для трех- и четырехпроводных сетей и диапазона напряжения 380-480 В без необходимости использования трансформаторов
  • Не требует большого количества ресурсов благодаря компактной силовой электронике и опциям встроенного трансформатора
  • Возможность использования для подключения безгалогеновых кабелей или кабелей с увеличенным сечением

Безопасная установка и эксплуатация

  • Опциональный комплект для сейсмоустойчивости
  • Батарейный автомат внутри батарейного шкафа изолирован от воздействия газообразного водорода
  • Внутренний переключатель байпаса для обслуживания и входной выключатель выпрямителя в ИБП мощностью до 150 кВт

Технические характеристики

Общие характеристики
Номинальная выходная мощность (при КМ = 1) 30, 40, 50, 80, 100, 120, 150,160, 200 кВт
КПД в режиме двойного преобразования энергии До 97%
КПД в режиме ESS > 99%
Топология инвертора/выпрямителя Бестрансформаторная ШИМ на IGBT транзисторах
Уровень шума при полной нагрузке
30–50 кВт: < 60 дБА
80–200 кВт: < 65 дБА
Режим ESS < 47 дБА
Рабочая температура от 0°C до 40°C на высоте до 1000 м, более высокие температуры опционально (до 55°C)
Степень защиты ИБП Стандартно: IP23, Опционально: IP33; IP54
Входные характеристики
Входные подключения 3Ф + N + PE / 3Ф + PE
Номинальное напряжение (настраиваемое)
С опциональным трансформатором
380 В-480 В, 50/60 Гц
208 В- 690 В, 50/60 Гц
Диапазон входного напряжения Вход выпрямителя + 20%, если напр. > 440 В +10%
Низ. -15% при 100% нагр., -40% при 50% нагр. без разряда батарей
Байпас +10% - (-15%)
Диапазон частоты на входе 40-72 Гц
Коэффициент мощности на входе 0.99
КНИ входного тока
30 кВт: < 4.5%
40-200 кВт: < 3%
Возможность плавного запуска Да
Внутренняя защита от обратного тока Да
Характеристики батарей
Тип батареи VRLA, Ni-Cd
Метод заряда Технология ABM или плавающий заряд
Температурная компенсация Опционально
Номинальное напряжение (VRLA) От 432 В (36 x 12 В, 216 элементов) до 480 В (40 x 12 В, 240 элементов)
Прим: Запрещается параллельно подключать батареи с разными ном. напряжениями!
Максимальный зарядный ток*
30–50 кВТ 29.3 A
80–100 кВТ 58.6 A
120–150 кВТ 87.9 A
160–200 кВТ 117.2 A
Возможность запуска от батарей Да

* когда нагрузка ≤ 40 кВт/UPM

Выходные характеристики
Выходные подключения 3Ф + N + PE/ 3Ф + PE
Номинальное напряжение (настраиваемое)
С опциональным трансформатором
380 В-480 В, 50/60 Гц
208 В- 690 В, 50/60 Гц
Коэффициент искажения выходного напряжения UTHD < 1% (100% при линейной нагрузке)
< 5% (при нелинейной нагрузке)
Выходной коэффициент мощности 1.0
Допустимый коэффициент мощности нагрузки 0.8 индуктивная - 0.8 емкостная
Перегрузочная способность инвертора 10 мин 102-110%;
60 с 111-125%;
10 с 126-150%
300 мс > 150%.
В автономном режиме 300 мс > 126%
Перегрузочная способность при наличии байпаса Непрерывная < 125%, в течение 10 мс - 1000%
Прим: Перегрузочная способность может ограничиваться предохранителями байпаса
Аксессуары
Аксессуары для ИБП:
встроенные трансформаторы; класс защиты шкафа IP33, IP54; вибродемпферы и монтажные кронштейны; сейсмокомплект; устройство АВР; комплект для подключения к одному вводу питания; система мониторинга КЗ на землю; аварийный выключатель на 24 В; возможность выбора напряжения системы
Дополнительные шкафы:
усиленные батарейные шкафы с батареями длительного срока службы; соответствующий требованиям трансформаторный шкаф для одного или двух трансформаторов; внешний переключатель байпаса для обслуживания
Коммуникационные опции:
Web/SNMP; ModBus/Jbus; Industrial Relay
Коммуникационные возможности
Разъемы MiniSlot 4 коммуникационных разъёма
Последовательные порты Порты «USB-хост» и «USB-устройство»
Релейные входы/выходы 5 релейных входов и специальный вход авар. откл. питания (EPO),1 релейный выход
Соответствие стандартам
Безопасность (сертифицировано CB) IEC 62040-1
ЭМС IEC 62040-2
Производительность IEC 62040-3
Сейсмостойкость NEBS GR-63-CORE, Zone 4
