Для сетевого и серверного оборудования

Основные характеристики:

Бренд

EATON

Мощность

5 - 22 кВА

Назначение

Сетевое и серверное оборудование

Топология

online

Описание

ИБП для профессионалов. Потребляет на 40% меньше, выдает на 28% больше. Лучшим выбор IT администраторов, которые стремятся сократить расходы и ищут самое современное оборудование.

Брошюра 9PX 5-11 Чертежи руководство пользователя 5-6кВА руководство пользователя 8-11кВА руководство пользователя 3:1 (6-11кВА) Eaton 9PX сертификат соответствия

Особенности
Технические характеристики
Варианты комплектации
О бренде
Проекты

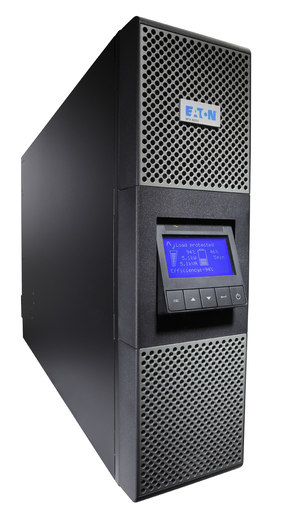

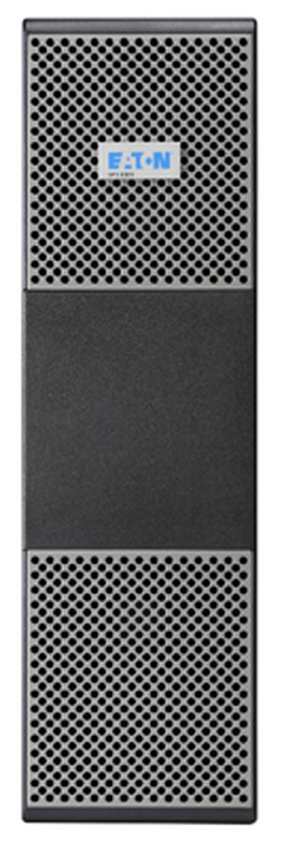

Eaton 9PX (5-22кВА)

Энергоэффективная защита электропитания.

Высокая эффективность

ИБП Eaton 9PX построен по схеме с двойным преобразованием энергии.
ИБП 9PX обладает лучшим в своем классе КПД, который в online-режиме с двойным преобразованием энергии достигает 95%, а в высокоэффективном режиме — 98%.
Обладая коэффициентом мощности 0,9, 9PX выдает на 28% больше мощности, чем другие ИБП его класса.

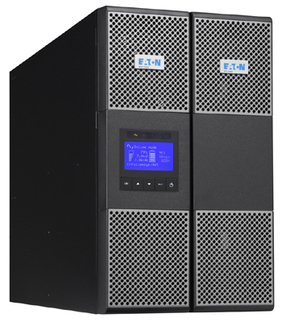

Универсальный форм-фактор «стойка/башня» делает 9PX наиболее компактным в своем классе, позволяя ИБП размером 3U выдавать 5400 Вт, а ИБП размером всего 6U — 10 кВт.

Широкие возможности управления

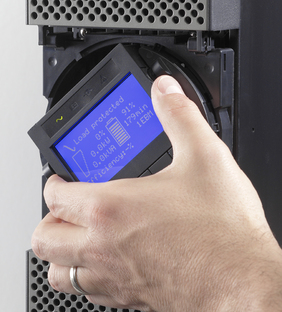

Положение ЖК-дисплея можно регулировать, чтобы обеспечить оптимальный обзор при использовании в конфигурациях «башня» или «стойка».
ИБП 9PX может измерять потребление электроэнергии. Показания отображаются на ЖК-дисплее или на компьютере с программным обеспечением Eaton Intelligent Power® Software Suite.
Сегментирование нагрузки позволяет задавать неприоритетное оборудование, которое можно отключать для максимального продления времени питания от батарей для ответственной аппаратуры. Эта функция также может использоваться для дистанционной перезагрузки зависшего сетевого оборудования, отключений нагрузок по расписанию и управления очередностью их пуска.
ИБП 9PX оборудован релейным, последовательным и USB интерфейсами, а также слотом для дополнительной карты (сетевая карта входит в стандартную комплектацию исполнения Netpack). В комплект поставки каждого ИБП входит программное обеспечение Eaton Intelligent Power®Software Suite, совместимое со всеми основными ОС, включая ПО виртуализации, такое как VMware и yper-V.

Гибкость и надежность

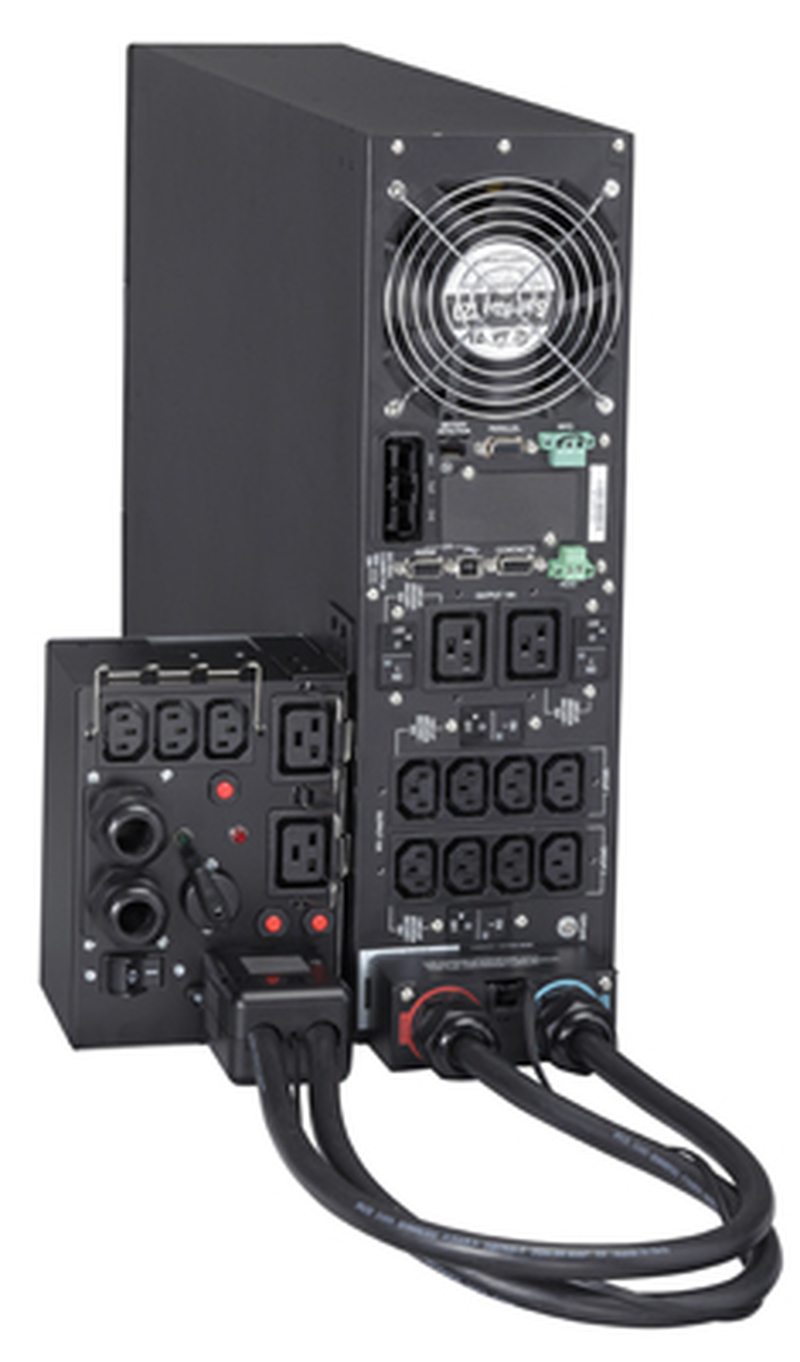

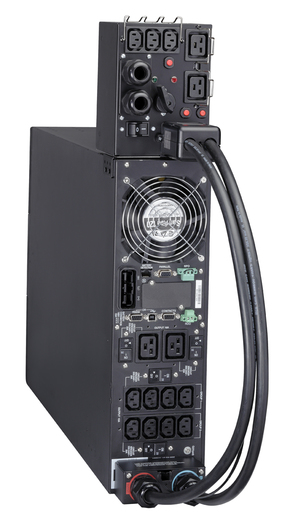

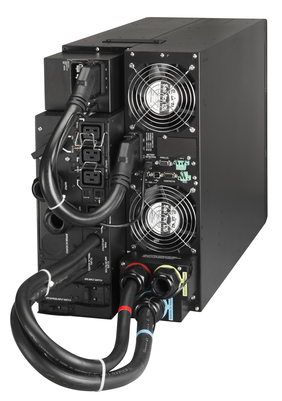

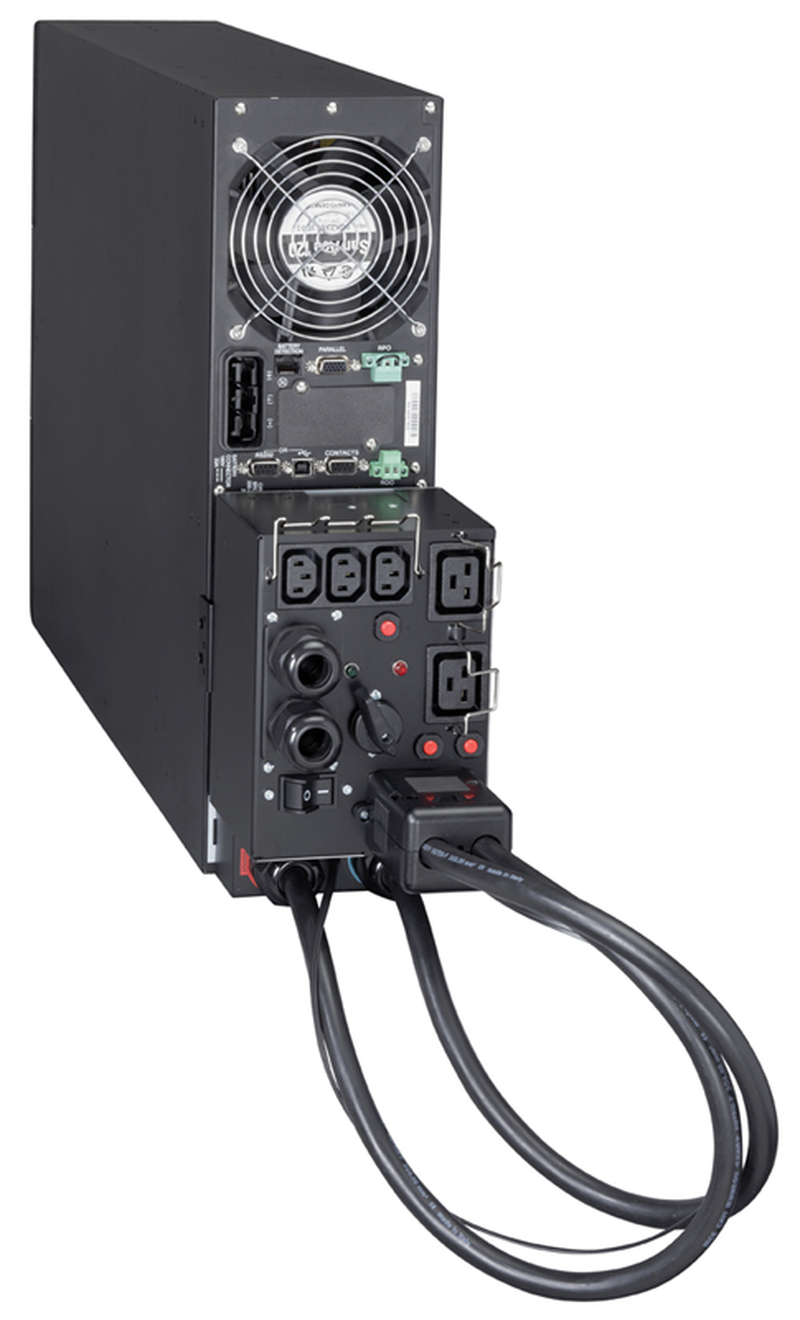

Встроенный байпас обеспечивает бесперебойную работу в случае внутренней неисправности. Также доступен сервисный байпас, позволяющий легко заменять ИБП без прерывания питания ответственных нагрузок.
Технология HotSync позволяет включить параллельно два ИБП 9PX для удвоения выходной мощности.
Технология управления аккумуляторными батареями Eaton ABM® использует уникальный алгоритм заряда, продлевающий срок службы АКБ на 50%.

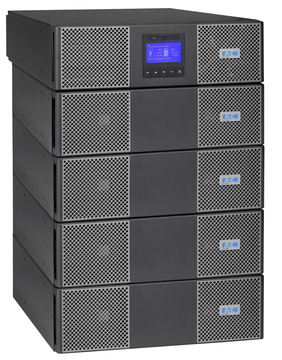

Добавив до 12 внешних батарейных модулей с горячим подключением, можно увеличить время автономной работы до нескольких часов.
Двухлетняя гарантия на ИБП, включая батареи.

Расширенная защита

Малых и средних ЦОД
IT-аппаратуры, сетевого и телекоммуникационного оборудования, хранилищ данных
IT-инфраструктуры банков, предприятий медицинских учреждений

Технические характеристики

Технические характеристики	5 кВА 1:1	6 кВА 1:1	6 кВА 3:1	8 кВА 1:1 или 3:1	11 кВА 1:1 или 3:1
Класс (кВА/кВт)	5 кВА/4,5 кВт	6 кВА/5,4 кВт	6 кВА/5,4 кВт	8 кВА/7,2 кВт	11 кВА/10 кВт
Электрические характеристики
Технология	ИБП активного (оn-line) типа с двойным преобразованием энергии и системой коррекции коэффициента мощности (PFC)
Входное напряжение	200/208/220/230/240 В 1:1		200/208/220/230/240/250 В 1:1, 380/400/415 В 3:1
Диапазон входного напряжения	176-276 В без уменьш. номин. х-к (до 100-276 В с уменьш.) 1:1, 305-480 В без уменьш. номин. х-к (до 175-480 В с уменьш) 3:1
Выходное напряжение; КНИ напряжения	200/208/220/230/240 В ±1 %; КНИ напряжения <2 %
Диапазон частоты на входе; КНИ тока	40-70 Гц, 50/60 Гц с автовыбором, преобразователь частоты в станд. компл.; КНИ тока < 5 %
КПД	До 94 % в режиме online, 98 % в высокоэффективном режиме			До 95 % в режиме online, 98 % в высокоэффективном режиме
Ток короткого замыкания	90 A	90 A	90 A	120 A	150 A
Перегрузочная способность	102–110% : 120 с, 110–125%: 60 с, 125-150%: 10 с, >150%: 500 мс		102–110% : 120 с, 110–125%: 60 с, 125-150%: 10 с, >150%: 900 мс

Подключения
Вход	Клеммный блок (до 10 мм2)	Клеммный блок (до 16 мм
Выходы	Клеммный блок + 2 управляемых группы из 4 розеток IEC C13 (10 A) + 2 розетки IEC C19 (16 A)	Клеммный блок
Выходы с сервисным байпасом с горячей заменой	Клеммный блок + 3 розетки IEC C13 (10 A) + 2 розетки IEC C19 (16 A)	Клеммный блок + 4 розетки IEC C19 (16 A)

Аккумуляторные батареи
Типичное время работы при нагрузке 50/70 %*
9PX	13/10 минут	11/8 минут	30/20 минут	20/15 минут	13/9 минут
9PX + 1 EBM	60/40 минут	48/34 минут	70/45 минут	48/32 минут	32/21 минут
9PX + 4 EBM	220/150 минут	170/120 минут	210/140 минут	140/100 минут	100/70 минут
Управление аккумуляторными батареями	Методы ABM® или заряд с температурной компенсацией выбираются пользователем, автотестирование АКБ, защита от глубокого разряда, автоопределение внешних батарейных модулей

Обмен данными
Коммуникационные порты	1 порт USB, 1 последов. порт RS232 (порты USB и RS232 нельзя использовать одновременно), 4 сухих контактов (DB9), 1 миниатюрный клеммный блок для дист. вкл/откл. и 1 для дист. аварийного отключения питания, 1 разъём DB15 для паралл. работы ИБП

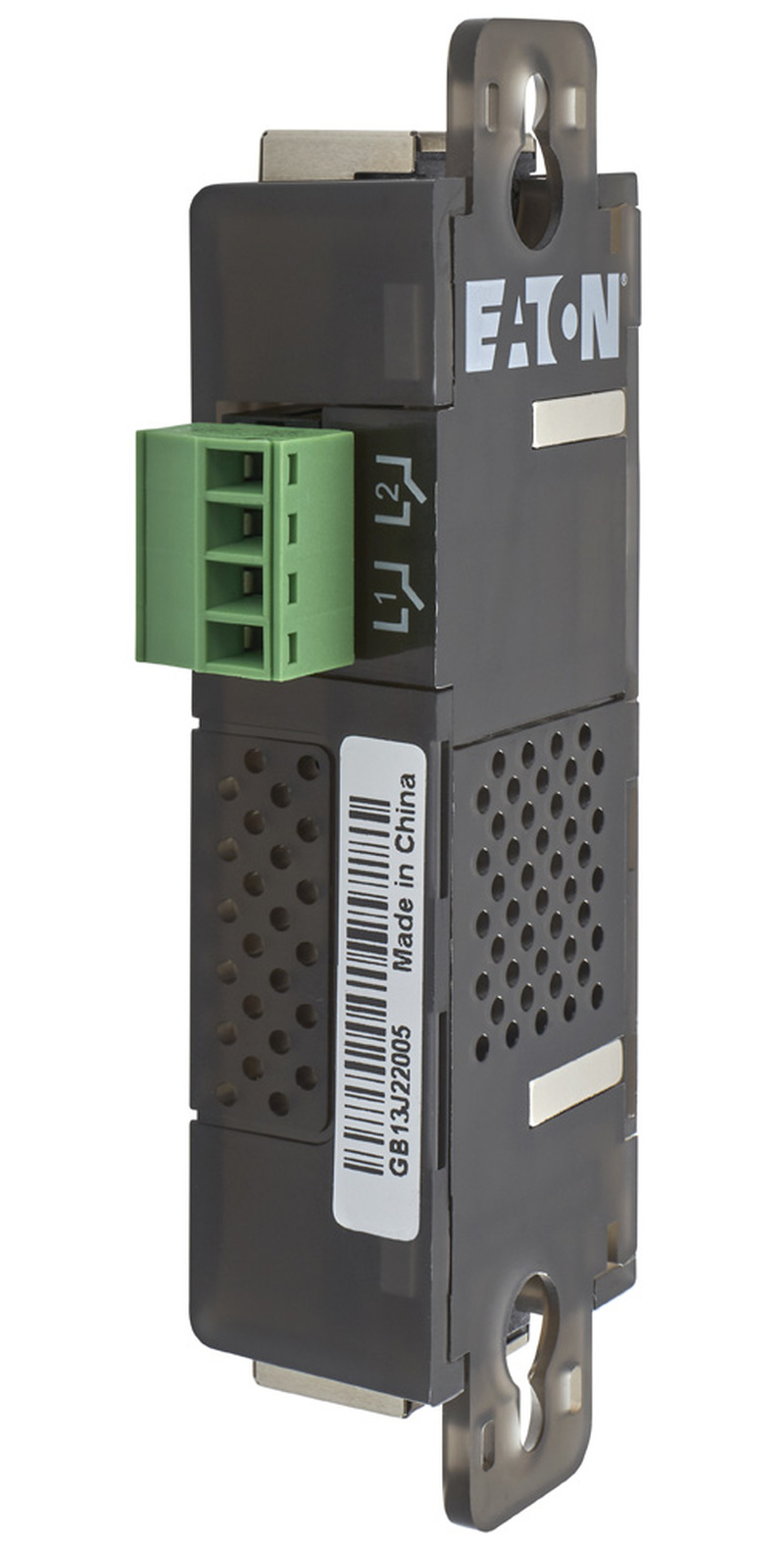

Слот коммуникационной карты	1 слот для сетевой карты Network-MS (входит в комплект исполнения Netpack), ModBus-MS или Relay-MS

Условия эксплуатации, соответствие стандартам и сертификация
Рабочая температура	0-40 °C без резких изменений
Уровень шума	<45 дБ	<45 дБ	<48 дБ	<50 дБ	<50 дБ
ЭМС, характеристики, сертификация	C/EN 62040-2, FCC класс A (исполнение 1:1); IEC/EN 62040-3 (характеристики); CE, отчёт CB (TUV), UL (исполнение 1:1)

Размеры (ВxШxГ) и масса
Размеры ИБП	440(19 ’’)130(3U)685 мм	440(19 ’’)130(3U)685 мм	440(19 ’’)260(3U+3U)700 мм	440(19 ’’)260(3U+3U)700 мм	440(19 ’’)260(3U+3U)700 мм
Масса ИБП	48 кг	48 кг	88 кг	84 кг (1:1), 88 кг (3:1)	86 кг (1:1), 88 кг (3:1)
Размеры EBM	440(19 ’’)130(3U)645 мм	440(19 ’’)130(3U)645 мм	440(19 ’’)130(3U)680 мм	440(19 ’’)130(3U)680 мм	440(19 ’’)130(3U)680 мм
Масса EBM	68 кг	68 кг	65 кг	65 кг	65 кг
Размеры силового модуля	-	-	440(19 ’’)130(3U)700 мм	440(19 ’’)130(3U)700 мм	440(19 ’’)130(3U)700 мм
Масса силового модуля	-	-	23 кг	19 кг (1:1), 23 кг (3:1)	21 кг (1:1), 23 кг (3:1)

* Время автономной работы указано для нагрузки с коэффициентом мощности 0,7. Время автономной работы указано приблизительно и может варьироваться в зависимости от нагрузки, конфигурации оборудования, возраста батарей, температуры и т.д.

№ по каталогу	9PX 5 кВА 1:1	9PX 6 кВА 1:1	9PX 8 кВА 1:1	9PX 11 кВА 1:1	9PX 6 кВА 3:1	9PX 8 кВА 3:1	9PX 11 кВА 3:1
ИБП с сервисным байпасом	9PX5KiBP	9PX6KiBP	9PX8KiBP	9PX11KiBP	9PX6KiBP31	9PX8KiBP31	9PX11KiBP31
ИБП с сетевой картой и комплектом для монтажа в стойку	9PX5KiRTN	9PX6KiRTN	-	-	-	-	-
ИБП с сервисным байпасом, сетевой картой, комплектом для монтажа в стойку	-	-	9PX8KiRTNBP	9PX11KiRTNBP	9PX6KiRTNBP31	9PX8KiRTNBP31	9PX11KiRTNBP31
Внешний батарейный модуль EBM	9PX5KiBP	9PX6KiBP	9PX8KiBP	9PX11KiBP	9PX6KiBP31	9PX8KiBP31	9PX11KiBP31
ИБП с сетевой картой и комплектом для монтажа в стойку	9PXEBM180	9PXEBM180	9PXEBM240	9PXEBM240	9PXEBM240	9PXEBM240	9PXEBM240
Силовой модуль	-	-	9PX8KiPM	9PX11KiPM	9PX6KiPM31	9PX8KiPM31	9PX11KiPM31
Сервисный байпас	MBP6Ki	MBP6Ki	MBP11Ki	MBP11Ki	MBP11Ki31	MBP11Ki31	MBP11Ki31
Компл. для паралл. подкл. 9PX ModularEasy	9PXMEZ6Ki	9PXMEZ6Ki	9PXMEZ11Ki	9PXMEZ11K	-	-	-
Внешн. зарядное уст-во с компл. для монтажа в стойку	-	-	SC240RT	SC240RT	SC240RT	SC240RT	SC240RT
Соединительный кабель батареи, 1,8 м	EBMCBL180	EBMCBL180	EBMCBL240	EBMCBL240	EBMCBL240	EBMCBL240	EBMCBL240
Аксессуары	Комплект для монтажа в стойку 9RK, однофазный трансформатор TFMR11Ki, система интеграции батарей BINTSYS

9PX Parallel*	9PX 10 кВА 1:1 (5 кВА резерв)	9PX 12 кВА 1:1 (6 кВА резерв)	9PX 16 кВА 1:1 (8 кВА резерв)	9PX 22 кВА 1:1 (11 кВА резерв)
	9PXM10KiRTN	9PXM12KiRTN	9PXM16KiRTN	9PXM22KiRTN

*В параллельную систему 9PX Parallel входят 2ИБПx 9PX, комплект для параллельного подключения ModularEasy,комплекты для монтажа и сетевые карты

В силу непрерывного совершенствования продукции все характеристики могут быть изменены без предварительного уведомления.

Калькулятор батарей для ИБП 5 и 6 кВА, 1:1 с батареями 9PXEBM180: Калькулятор батарея для ИБП 8 и 11 кВА, 1:1 и 6-11 кВА 3:1 с батареями 9PXEBM240:

Варианты комплектации

Артикул	Название	Ширина, мм	Глубина, мм	Высота, мм	Вес, кг
9PX5KiBP	Eaton 9PX 5000i HotSwap	130	685	440	48
9PX5KiRTN	Eaton 9PX 5000i RT3U Netpack	440	685	130	48
9PX6KiBP	Eaton 9PX 6000i HotSwap	130	685	440	48
9PX6KiRTN	Eaton 9PX 6000i RT3U Netpack	440	685	130	48
9PXEBM180	Eaton 9PX EBM 180V	130	645	440	68
9PX8KiBP	Eaton 9PX 8000i HotSwap	260	700	440	84
9PX8KiRTNBP	Eaton 9PX 8000i RT6U HotSwap Netpack	440	700	260	84
9PX11KiBP	Eaton 9PX 11000i HotSwap	260	700	440	86
9PX11KiRTNBP	Eaton 9PX 11000i RT6U HotSwap Netpack	440	700	260	86
9PXEBM240	Eaton 9PX EBM 240V	130	680	440	65
9PX8KiPM	Eaton 9PX 8000i Power Module	130	700	440	19
9PX11KiPM	Eaton 9PX 11000i Power Module	130	700	440	21
9PXM10KiRTN	Eaton 9PX 10Ki 5Ki Redundant RT9U Netpack	440	685	390	106
9PXM12KiRTN	Eaton 9PX 12Ki 6Ki Redundant RT9U Netpack	440	685	390	106
9PXM16KiRTN	Eaton 9PX 16Ki 8Ki Redundant RT15U Netpack	440	700	650	183
9PXM22KiRTN	Eaton 9PX 22Ki 11Ki Redundant RT15U Netpack	440	700	650	187
9PXMEZ6Ki	Eaton 9PX ModularEasy 6000i	130	685	440	10,3
9PXMEZ11Ki	Eaton 9PX ModularEasy 11000i	130	685	440	15
9PX6KiBP31	Eaton 9PX 6000i 3:1 HotSwap	260	700	440	88
9PX6KiRTNBP31	Eaton 9PX 6000i 3:1 RT6U HotSwap Netpack	440	700	260	88
9PX8KiBP31	Eaton 9PX 8000i 3:1 HotSwap	260	700	440	88
9PX8KiRTNBP31	Eaton 9PX 8000i 3:1 RT6U HotSwap Netpack	440	700	260	88
9PX11KiBP31	Eaton 9PX 11000i 3:1 HotSwap	260	700	440	88
9PX11KiRTNBP31	Eaton 9PX 11000i 3:1 RT6U HotSwap Netpack	440	700	260	88
9PX6KiPM31	Eaton 9PX 6000i 3:1 Power Module	130	700	440	23
9PX8KiPM31	Eaton 9PX 8000i 3:1 Power Module	130	700	440	23
9PX11KiPM31	Eaton 9PX 11000i 3:1 Power Module	130	700	440	23
MBP6Ki	Eaton HotSwap MBP 6000i	305	185	150	3,28
MBP11Ki	Eaton HotSwap MBP 11000i	410	185	270	5,66
MBP11Ki31	Eaton HotSwap MBP 11000i 3:1	410	185	270	5,96
9RK	Eaton Rack kit 9PX/9SX
SC240RT	Eaton Supercharger 240VDC
TFMR11Ki	Eaton Transformer 11000i
BINTSYS	Eaton Battery Integration System
EBMCBL180	Eaton 1,8m cable 180V EBM
EBMCBL240	Eaton 1,8m cable 240V EBM
CBLOUT32	Output cable 32A, hardwired to 32A EN60309 plug	160	53	52	0,6
CBL2OUT32	Output cable 32A, hardwired to 2 x 32A EN60309 plugs	160	53	52	1,42
CBLADAPT180	EBM Cord Adaptor for MX/9135
