Для сетевого и серверного оборудования
Основные характеристики:
Бренд
EATON
Мощность
12 - 60 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
Специальный трехфазный ИБП для современных ЦОДов. Масштабируемое гибкое решение электропитания и распределения питания согласно росту потребностей

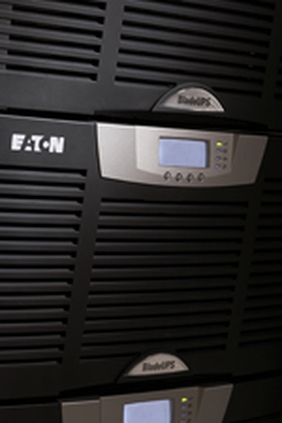

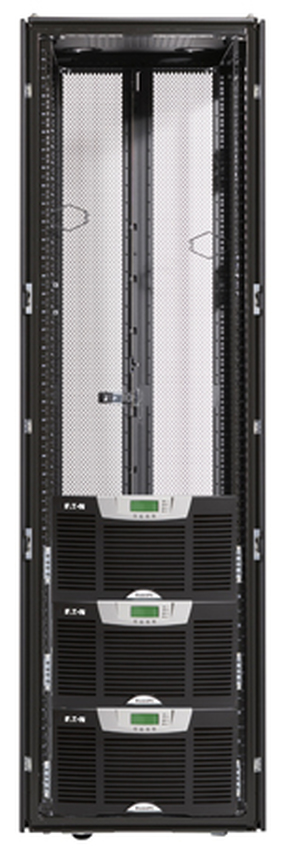

Eaton BladeUPS (12-60кВт)

Высокопроизводительный ИБП для ЦОД

Высокая производительность

  • BladeUPS обеспечивает гибкое резервное питание для blade-серверов и IT-оборудования.
  • BladeUPS — это 12 кВА мощности при высоте всего 6U (включая батареи).

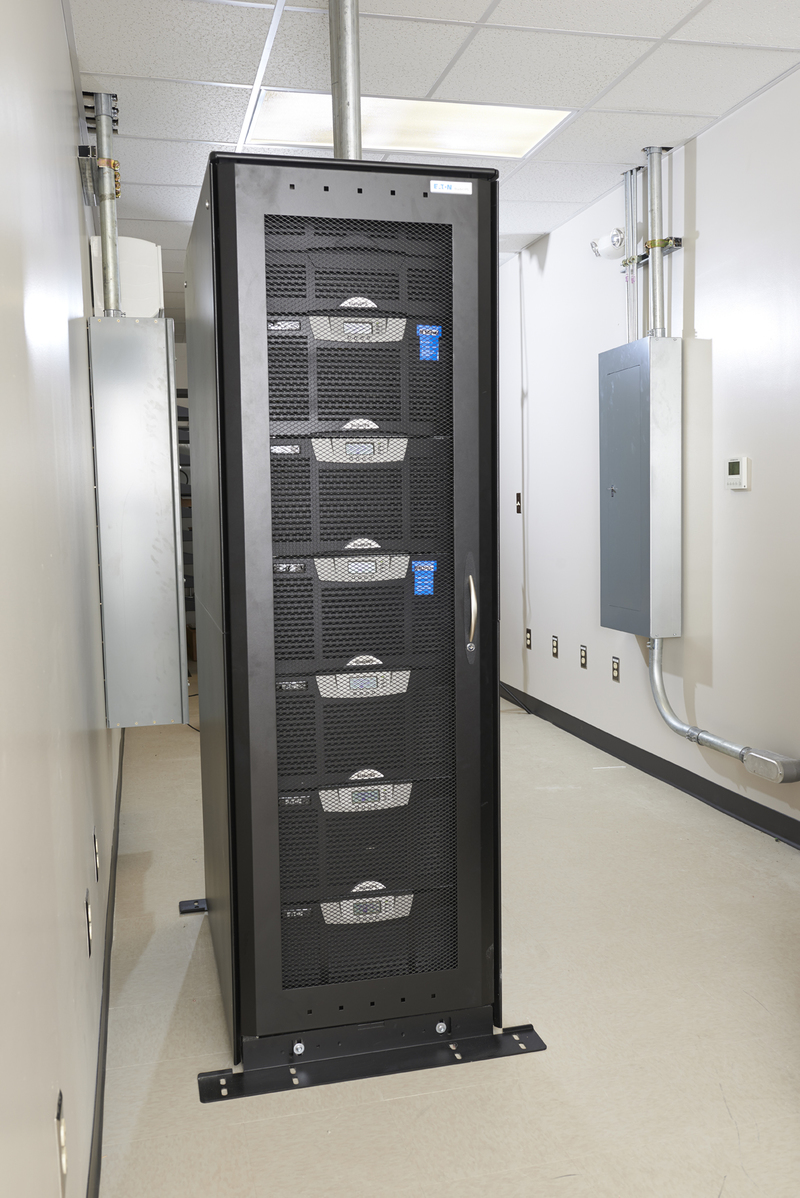

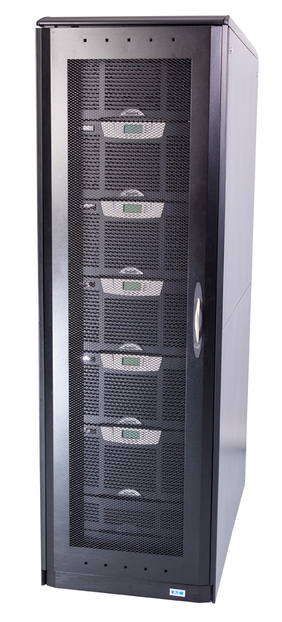

  • BladeUPS — масштабируемое решение, позволяющее наращивать мощность системы с 12 кВт до 60 кВт в одной стойке.
  • Этот ИБП отличается рекордными показателями КПД (97%), что помогает снизить расходы на электроэнергию и охлаждение.

Непревзойденная надежность

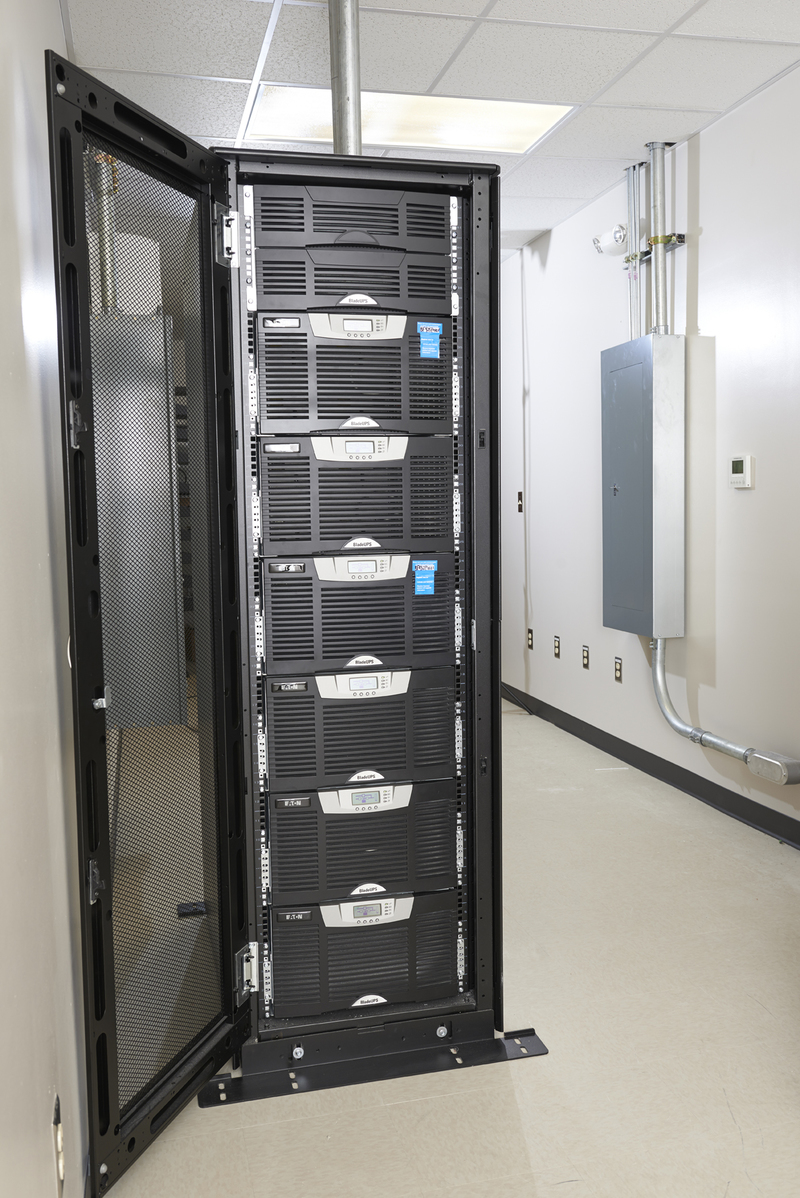

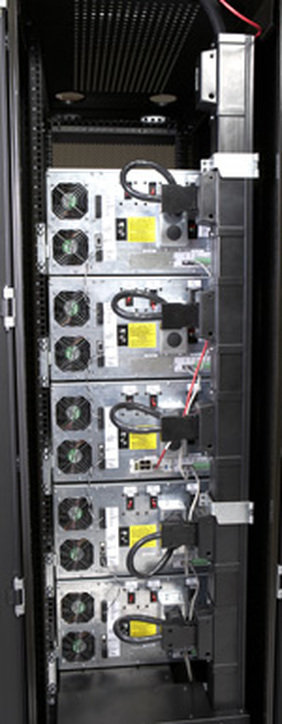

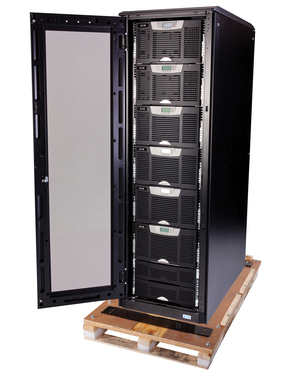

  • Используя запатентованную технологию параллельной работы Hot Sync®, можно объединить до шести модулей BladeUPS и в одной девятнадцатидюймовой стойке создать избыточную резервную систему защиты мощностью 60 кВт.
  • Технология ABM® подразумевает заряд аккумуляторов только по мере необходимости, что уменьшает коррозию и продлевает срок их службы до 50%.

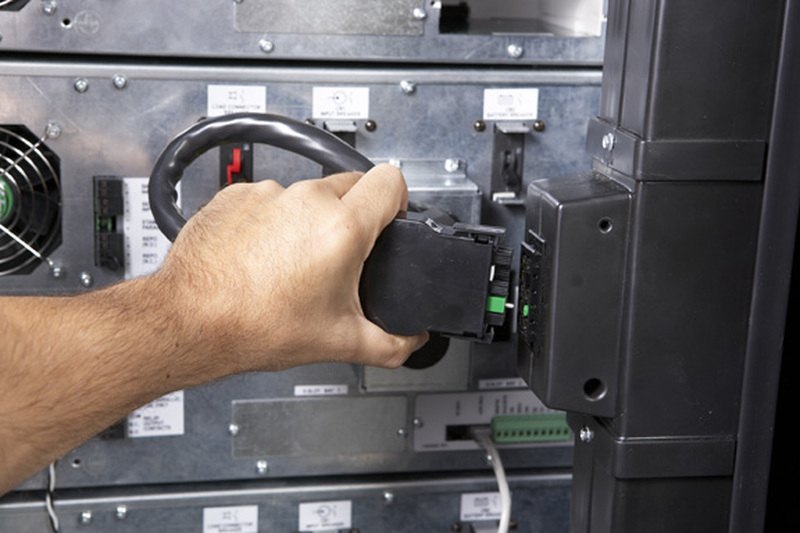

  • Благодаря возможности «горячей замены» батарей, не тре- бующей прерывания питания нагрузки, значительно повы- шается степень доступности электропитания защищаемого оборудования.

Широкие возможности

  • BladeUPS легко адаптируется под индивидуальные требования пользователя и возможные изменения в конфигурации центров обработки данных.
  • Благодаря низкому тепловыделению требования к кондиционированию помещений, где устанавливается BladeUPS, снижаются на треть. Поэтому этот источник можно размещать рядом с другим IT- оборудованием.
  • Для создания параллельной системы на основе BladeUPS требуется только шина параллельной работы. Все под- ключенные к параллельной системе модули автоматически настраиваются на необходимый режим работы.
  • Модуль, предназначенный для работы в параллельной системе, можно всегда переконфигурировать для одиночной рабо- ты и наоборот.
  • К каждому BladeUPS можно подключать собственные внешние батарейные модули.
  • Распределение электропитания в стойках с BladeUPS осуществляется с помощью устройства Rack Power Module (RPM). RPM обеспечивает организованную и упорядоченную подачу до 36 кВт питания нагрузкам с различными напряжениями, кабелями питания и компоновками. RPM размером 3U можно разместить в одной стойке с ИБП и другим IT- оборудованием.
  • Мониторинг BladeUPS выполняется через локальную сеть или Internet.

Экология и экономия

  • Высокая производительность BladeUPS приводит к сокращению стоимости владения: решение 60 кВт N+1 окупается за 5 лет только за счет экономии на электроэнергии и охлаждении.
  • Благодаря своим компактным размерам BladeUPS позволяет экономить ценное пространство стоек.
  • Компания Eaton использует качественные материалы и инно- вационные технологии производства, что ведет к снижению выбросов углерода в окружающую среду и выгодно отличает продукцию Eaton от других ИБП, представленных сегодня на рынке.

Оптимальный выбор для защиты

  • Небольших, средних и крупных ЦОД
  • Blade-серверов
  • сетевых устройств
  • Оборудования PBX и VoIP
  • Сетевых приложений: IPTV, безопасности
  • Систем хранения данных: RAID, SAN

Технические характеристики

Общие характеристики
Номинальная мощность 12 кВт на модуль ИБП
КПД До 97%
Тепловыделение 371В /1266 БТЕ /ч при 100% номинальной нагрузке

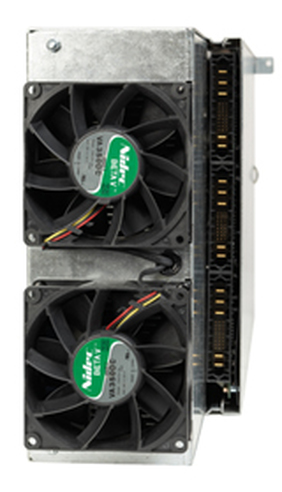

Охлаждение Охлаждение вентилятором;
микропроцессор следит за температурой;
вход воздуха с передней стороны, выход – с задней
Уровень шума
Нормальный режим работы
< 60 дБА на расстоянии 1 метр
Высота 1000 метров
Входные характеристики
Входное напряжение 400 В переменного тока
Диапазон напряжения 400 В: 311 – 519 В переменного тока, между фазами
Диапазон частоты 50 или 60 Гц, ±5 Гц
КНИ потребляемого тока < 5% с IT нагрузками
Входной коэффициент мощности > 0.99 с IT нагрузками
Пусковой ток Зависит от нагрузки
Требования к входным подключениям Три фазы, четыре провода+заземление
Источник байпаса Совпадает с входом (одиночное питание)
Совместимость с генераторами Высокая скорость нарастания напряжения для синхронизации с генератором
Выходные характеристики
Номинальное выходное напряжение 400 В: 180 - 240 В переменного тока, фаза-нейтраль
Выходная конфигурация Три фазы, четыре провода+заземление
Выходная частота (номинальная) 50 /60 Гц, автоматический выбор при запуске
Регулировка частоты В пределах 0,1 Гц
Диапазон коэффициента мощности нагрузки 0,7 индуктивного - 0,9 емкостного характера
Искажение выходного напряжения < 3% с IT нагрузками (PFC)
< 5% при нелинейном электроснабжении
Характеристики батарей
Тип аккумуляторов VRLA - AGM
Время работы от внутренних батарей 3 минуты при нагрузке 50%
4,7 минуты при нагрузке 100%
Напряжение на батареях 240 В постоянного тока
Мониторинг параметров работы батарей Автоматический мониторинг (возможно дистанционное составление графика)
Мониторинг параметров работы батарей вручную с помощью ЖК-дисплея
Способ зарядки батарей Технология трехступенчатой зарядки ABM
Напряжение отсечки аккумулятора От 1,67 В PC при рабочем цикле <5 мин.
Разряд батарей Предупреждающий сигнал
Возможность добавления дополнительных батарей Можно добавить до 4 дополнительных батарейных модулей (3U~34 мин. при нагрузке 100%, > 1 часа при нагрузке 50%)
Габариты и масса
Габариты (В*Ш*Г) 261 (6U)*442*660 мм
132 (6U)*437*660 мм
Общий вес шасси без батарей и электроники
Общий вес шасси с батареями и электроникой
46 кг
140 кг
Общий вес ИБП без батарей 61 кг
Общий вес ИБП с батареями 140 кг
Вес ВБМ 77 кг
Интерфейс пользователя и коммуникационные возможности
Программное обеспечение
X-Slot
ИБП поставляется с компакт-диском Software Suite, включающим в себя ПО для управления питанием LanSafe и пробную версию ПО PowerVision
Два для перечисленных ниже карт

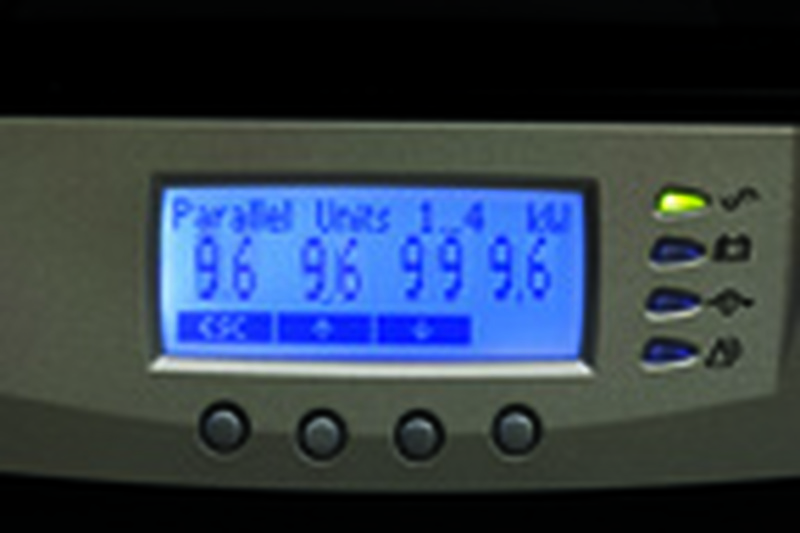

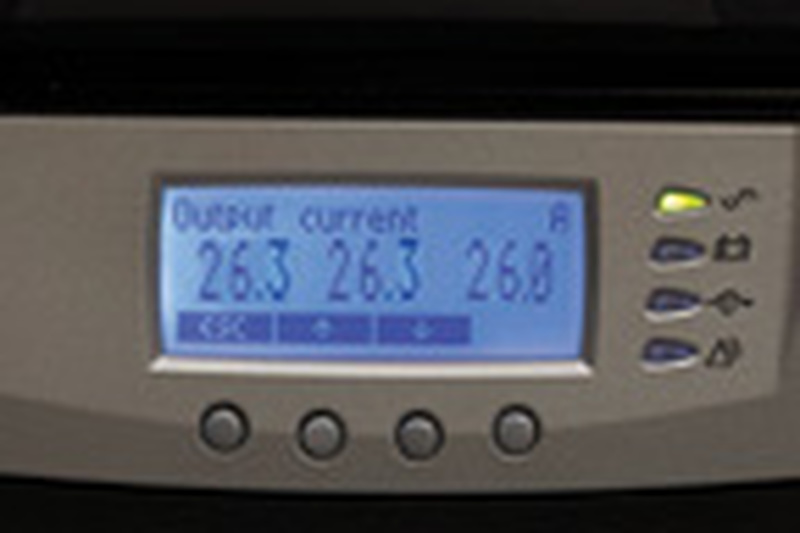

ЖК-дисплей Две строки по 20 символов
Четыре клавиши интерфейса, управляемые с помощью меню
Четыре светодиода для индикации статуса
Языки Английский язык в качестве стандарта; доступно 20 языков
Изменение конфигурации Выполняется пользователем, автоподстройка аппаратно-программного обеспечения
Сухие контакты на входе Два входа, конфигурируются пользователем
Сухие контакты на выходе Один выход, конфигурируется пользователем
Обслуживание
Монтаж Выполняется пользователем, расположение в IT-стойках
Профилактическое обслуживание Выполняется пользователем, выезд инженеров Eaton — по желанию заказчика
Ремонтное обслуживание Выполняется пользователем, выезд инженеров Eaton — по желанию заказчика
Удобство обслуживания Аккумуляторы и электронные модули, заменяемые техобслуживания; автоподстройка аппаратно-программного обеспечения; возможность flash-обновления ПО
Сертификация
EMI IEC 62040
Защита от перенапряжения ANSI C62.41, Cat B-3
Опасные материалы (RoHS) Директива EU 2002 /95 /EC, категория 3 (4 или 5)
Гарантия
Стандартная 12 месяцев
Гарантийный ремонт Ремонт с использованием заводских запчастей или замена устройства
Опции
Шнур питания ИБП
Шнур питания нагрузки
Кабель параллельной работы
Внешние батарейные модули (ВБМ)
3U RPM
0U - 3U разветвители
Шина параллельной работы ИБП до 60 кВт
Комплект дополнительных полозьев для стойки
Дополнительные коммуникационные адаптеры X-Slot
Применение Адаптер
Web SNMP Адаптер ConnectUPS-X Web /SNMP
Мониторинг окружающей среды Датчик EMP Environmental Monitoring Probe (требуется карта Web /SNMP)
Modbus® RTU Адаптер Modbus
IBM eServer™ (i5™, iSeries™, или AS /400), промышленные системы Адаптер релейных контактов
Параллельная работа Адаптер Hot Sync
Удаленный мониторинг Modem Card
Удаленный ЖК-дисплей ViewUPS-X
Рекомендованные модули распределения нагрузки (ePDU)
Y032440CD100000 RPM — Rack Power Module (BladeUPS вход, 12*C13 + 6*C19 выход)
PW107BA0UC08 ePDU — Basic (0U, Dual 16A C20 вход, 24*C13+ 8*C19 выход), используется дополнительно с RPM
PW107MI0UC08 ePDU — IP Monitored (0U, Dual 16A C20 вход, 24*C13+ 8*C19 выход), используется дополнительно с RPM

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
RCU42610SPBE 42U (REC Series) rack enclosure (RCA42610SPBE) with BladeBar (103007571-5591) and Bottom entry Wireway (103007569-5591) pre configured 0 0 0 0
1029182 6 high Blade Bar - BOTTOM entry and wireway kit for parallel system (P/N's 103007571-5591 and 103007569-5591) for mounting in an 42U empty rack 0 0 0 0
1029183 Converting Single BladeUPS to Parallel BladeUPS - Parallel wire conversion kit (P/N 103006474-POI) including Paralleling Comm set with CAN card, RJ45 & pull chain cables (P/N 103005961-001 ) 0 0 0 0
1030505 6 high Blade Bar - TOP entry and wireway kit for parallel system (P/N's 103007573-5591 and 103007569-5591) for mounting in an 42U empty rack 0 0 0 0
1030506 4 high Blade Bar - BOTTOM entry and wireway kit for parallel system (P/N's 103007830-5591 and 103007569-5591) for mounting in an 30U empty rack 0 0 0 0
1030507 4 high Blade Bar - TOP entry and wireway kit for parallel system (P/N's 103007828-5591 and 103007569-5591) for mounting in an 30U empty rack 0 0 0 0
103005747-6591 EBM - 3U Extended Battery Module 0 0 0 0
103006348-001 EBM extension cable - 3 ft lead 0 0 0 0
103006474-44I Converting parallel BladeUPS to Single BladeUPS - IEC309-32 (5 Wire in and out) conversion kit 0 0 0 0
103006474-P0I Parrallel wire conversion kit
103007247-5591 External Battery Interconnect - connect multiple external batteries (not included) 0 0 0 0
103007415-5400 BladeUPS Maintenance Bypass Module, 6U high, 400V 0 0 0 0
Y032420CD100000 RPM - Rack Power Module (BladeUPS in, 12xC13 + 6xC19 out) 10ft lead 0 0 0 0
Y032440CD100000 RPM - Rack Power Module (BladeUPS in, 12xC13 + 6xC19 out) 20ft lead 0 0 0 0
Y032440DD100000 RPM - Rack Power Module (BladeUPS in, 12xC19 out) 20ft lead 0 0 0 0
ZC1224401100000 PW BladeUPS Single Unit 12kW 400V (IEC 309-32A 5W in, 5W + RPM out) SNMP 0 0 0 0
ZC122P060100000 PW BladeUPS Parallel Unit 12kW 400V (Parallel cord for BladeBar in/out, RPM out) 0 0 0 0
