Для сетевого и серверного оборудования
Основные характеристики:
Бренд
EATON
Мощность
250 - 1200 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
Флагман от Eaton создан на основе успехов и достижений Power Xpert 9395. Проверенные технологии и улучшенные возможности нового ИБП 9395P предоставляют Вам еще больше преимуществ. Улучшенная эффективность, низкую общую стоимость и исключительно высокую надежность. Каким бы ни было Ваше критически важное приложение, ИБП Power Xpert 9395P предлагает энергоэффективность, надежность и гибкость, соответствующие Вашим потребностям.

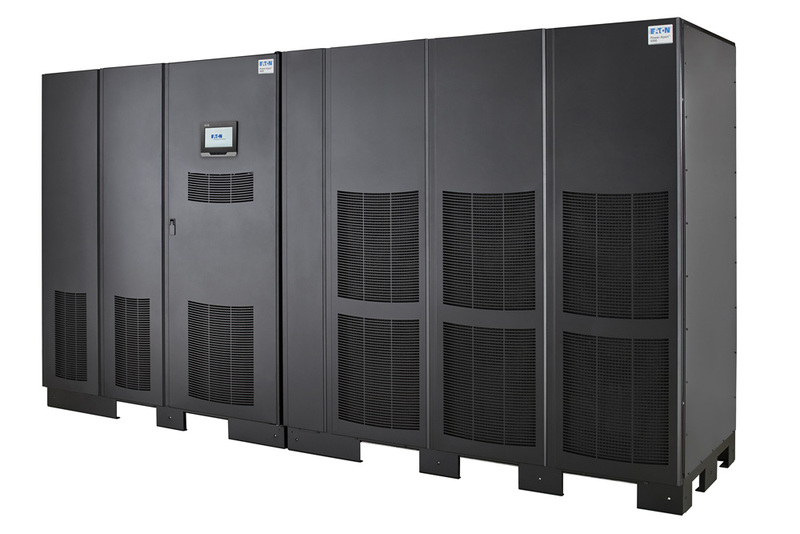

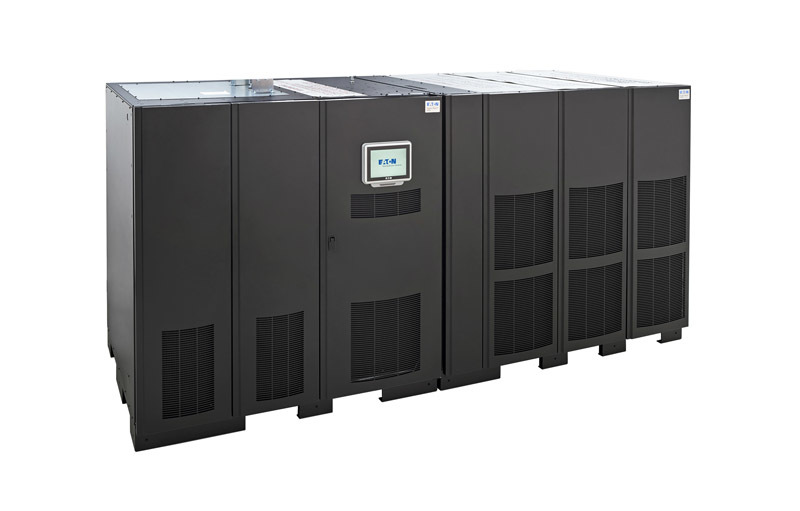

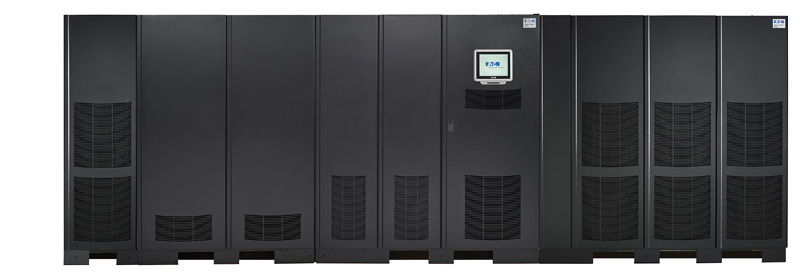

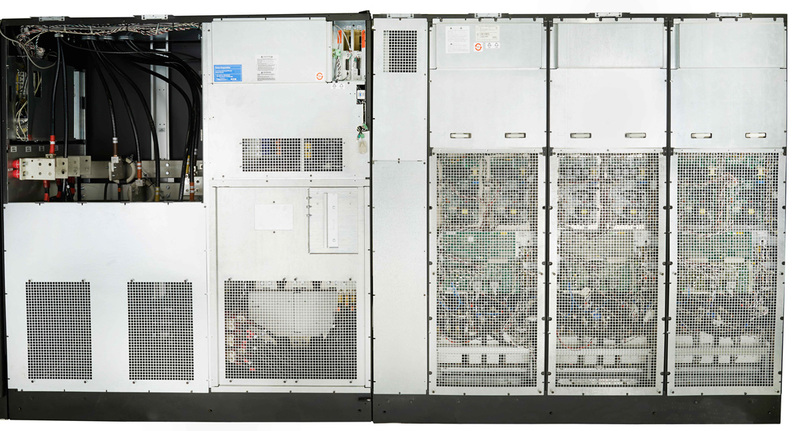

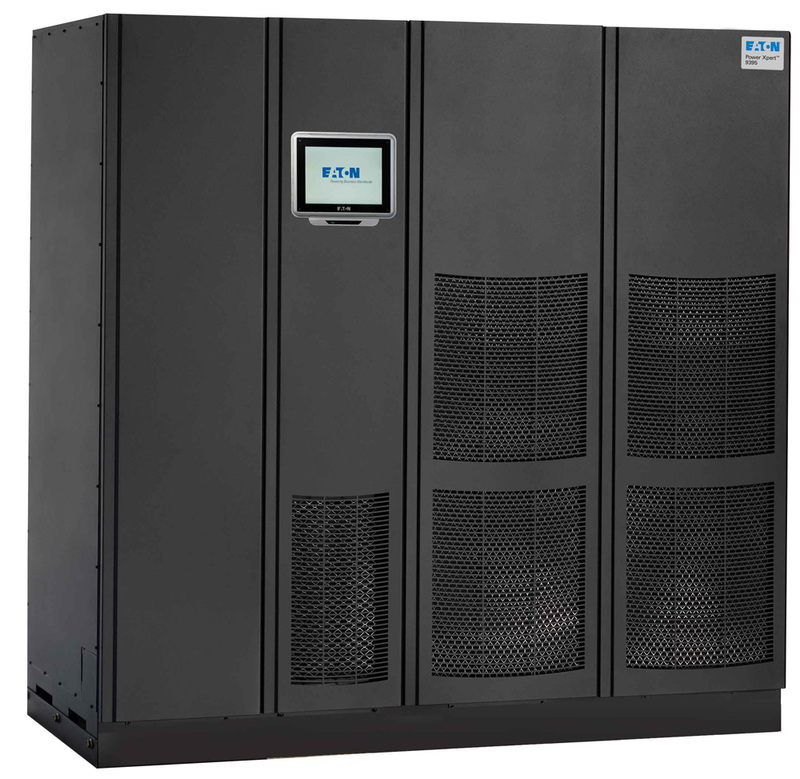

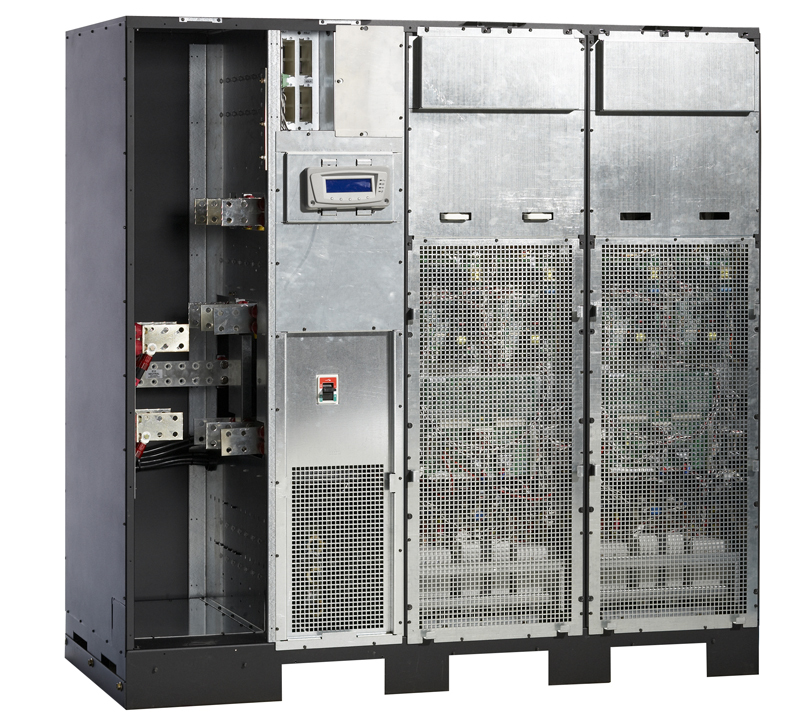

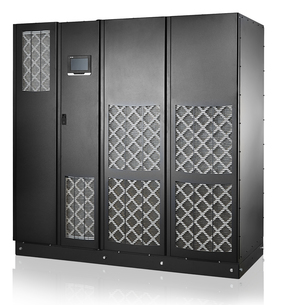

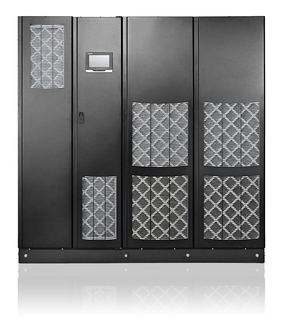

Eaton Power Xpert 9395P (250 - 1200 кВА)

ИБП с двойным преобразованием.

На 10% больше мощности

  • КПД 96,3% в режиме двойного преобразования, обеспечивает на 10% больше мощности, чем предыдущий ИБП 9395.
  • Топология двойного преобразования напряжения, обеспечивает максимальный уровень защиты подключенной электроники от всех возможных проблем, возникающих в питающей сети.
  • Высокая эффективность даже при низких нагрузках на ИБП, оптимизируется при помощи адаптивной системы управления модулями (VMMS).
  • Система экономии энергии (ESS) увеличивает КПД до 99% посредством отключения силовых модулей в случае, когда не требуется двойное преобразование. Переключение в режим двойного преобразования менее чем за 2 миллисекунды в случае, если превышаются установленные пороговые значения.
  • Выделение на 18% меньше тепла снижает потребность в охлаждении. Разработан для непрерывной эксплуатации при температурах окружающей среды до 40°C без снижения производительности. Также может обеспечивать безопасное энергоснабжение при более высоких температурах, не отключаясь.

Абсолютная устойчивость

  • Запатентованная технология Hot Sync® позволяет нескольким ИБП работать в параллель, обеспечивая равномерное распределение нагрузки, при этом, в отличие от традиционной параллельной системы, между ИБП отсутствуют управляющие кабели связи. В такой системе нет потенциально опасной единой точки отказа, а вероятность сбоев в ее работе практически сведена к нулю.
  • Единый статический переключатель на ИБП обеспечивает полную мощность байпаса. Силовые модули можно добавлять по мере увеличения нагрузки.
  • Широкий диапазон коэффициентов мощности соответствует быстро меняющемуся коэффициенту мощности нагрузки без снижения работоспособности.
  • Технология ABM® оптимизирует время заряда батарей и продлевает срок их службы до 50%.

Масштабируемость и гибкость

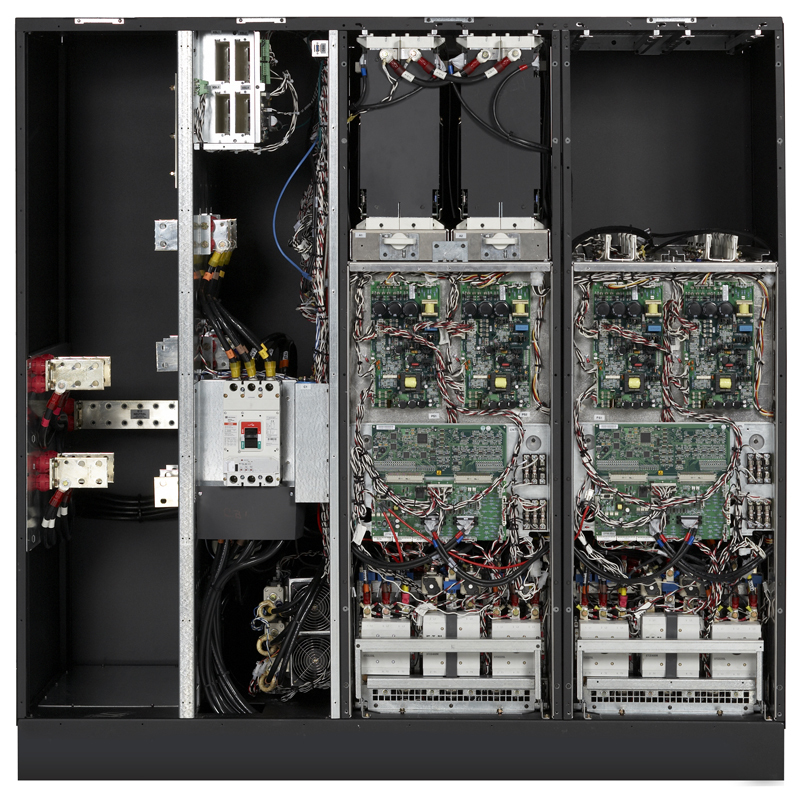

  • Можно выбирать компоновку, подходящую для конкретного объекта. Конструкция с доступом спереди минимизирует затраты на установку и экономит ценное пространство.
  • Функция Easy Capacity Test позволяет тестировать ИБП без необходимости подключения внешних нагрузок.

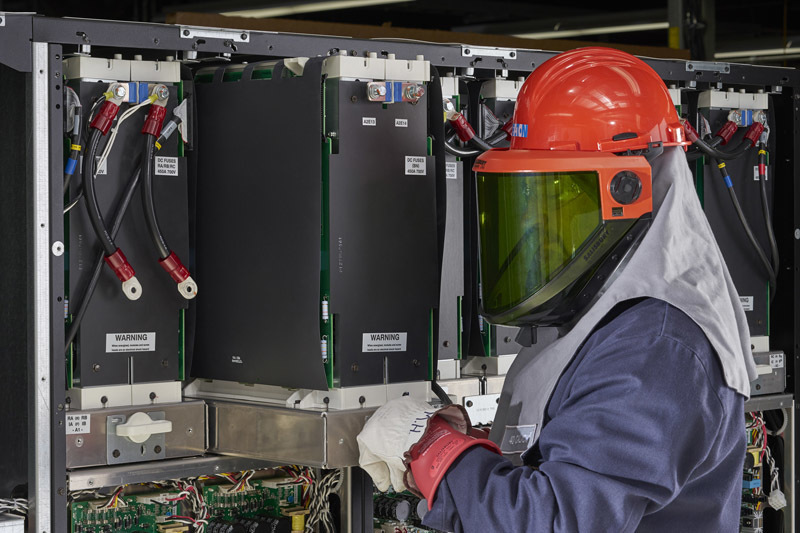

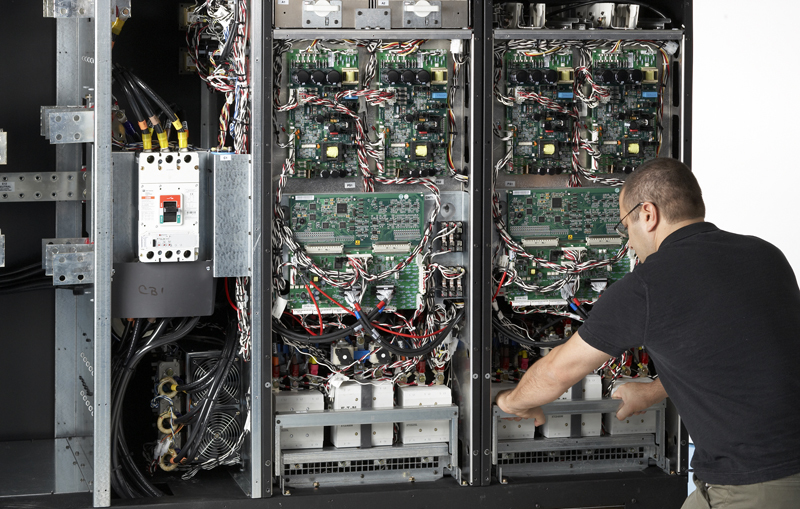

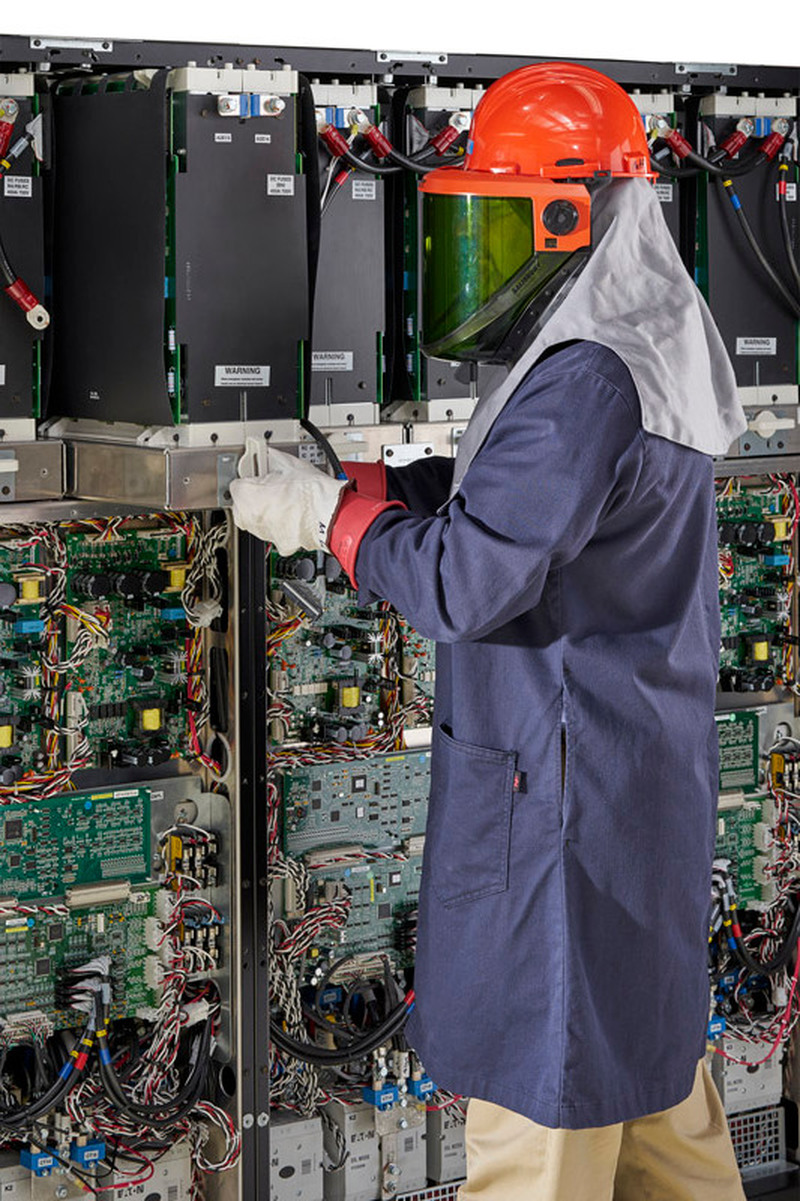

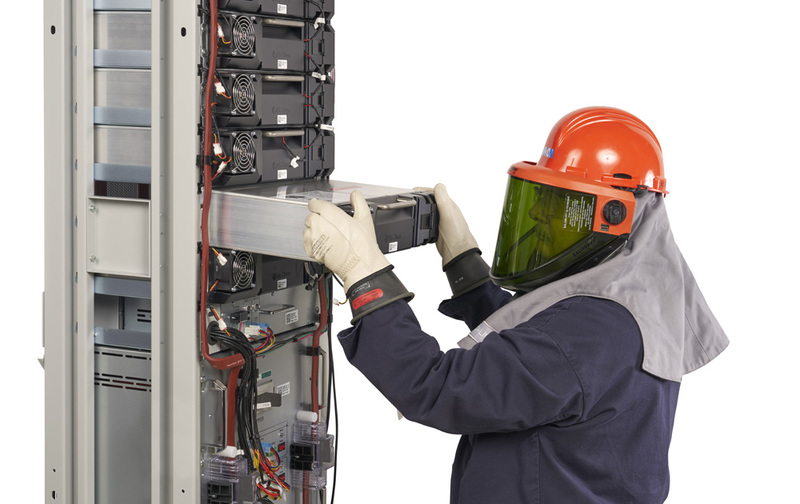

  • Разъединение для обслуживания в каждом силовом модуле обеспечивает простоту технического обслуживания.

Продвинутая защита питания для

  • Крупных ЦОД, инфраструктурных проектов, промышленных комплексов и прочих зданий
  • IT-систем управления технологическим процессом
  • Финансовой и банковской IT-инфраструктуры
  • Систем безопасности
  • Телекоммуникационных объектов

Технические характеристики

Номинальная выходная мощность ИБП
кВА 250 300 500 600 750 750 1000 1200
кВт 250 275 500 550 750 825 1000 1100
Общие сведения
Эффективность в режиме двойного преобразования (полная нагрузка) 95,6%
Эффективность в режиме двойного преобразования (1/2 нагрузки) 96,3%
VMMS (двойное преобразование) Значительное повышение эффективности при малых нагрузках
Эффективность при работе системы экономии энергии (ESS) до 99,3%
Распределенное параллельное подключение при помощи технологии Hot Sync до 7
Возможность встроенного резервирования N+1 В 600 кВА: 300 кВА
В 900 кВА: 600 кВА
В 1200 кВА: 900 кВА
Возможность модернизации на объекте Да
Топологическая схема инвертора/выпрямителя IGBT с ШИМ без трансформаторов
Уровень шума 78 дБ (300 кВА); < 81 дБ (600 кВА);
< 83 дБ (900 кВА); < 85 дБ (1200 кВА)
Высота над уровнем моря (макс.) 1000 м без снижения мощности (макс. 2000 м)
Ввод
Входное подключение 3 ф + N + PE
Номинальное рабочее напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
Диапазон входного напряжения +15%/-15% для 400 В или 415 В
+15%/-10% для 380 В
+10%/-10% для байпаса
Диапазон частоты ввода 45–65 Гц
Входной коэффициент мощности 0,99
ITHD на входе < 3% при номинальной нагрузке в режиме двойного преобразования
Возможность холодного пуска Да
Внутренняя защита от обратного тока Да, стандартная
Вывод
Выходное подключение 3 ф + N + PE
Номинальное рабочее напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
UTHD на выходе < 2% (100% линейной нагрузки);
< 5% (нелинейная нагрузка)
Выходной коэффициент мощности 0,9 (модели 300, 600 и 900 кВА)
1,0 (модели 250, 500, 1000 и 1100 кВА)
Допустимый коэффициент мощности нагрузки 0,7 инд. - 0,8 емк.
Перегрузка на инверторе 10 мин 100–110%; 30 с 110–125%;
10 с 125–150%; 300 мс >150%
Перегрузка при подключенном байпасе Непрерывн. < 115% нагрузки, 20 мс 1000% пиковый ток. Примечание! Предохранители внешнего байпаса могут ограничивать значения тока при перегрузке.
Батарея
Тип VRLA, AGM, гелевые, жидкостные элементы
Метод зарядки Зарядка при постоянном напряжении с ограничением по силе тока, либо Eaton ABM
Температурная компенсация Опционально
Номинальное напряжение батарей (свинцово-кислотных) 480 В (40x12 В, 240 ячеек)
Ток заряда/Модель
Макс.* А
300 600 900 1200
120 240 360 480


*Может быть ограничен максимальным значением вводного тока ИБП

Габариты и массы
250 кВА и 300 кВА 1350 x 880 x 1880 мм (шxгxв) 830 кг
500 кВА и 600 кВА 1890 x 880 x 1880 мм 1440 кг
750 кВА и 900 кВА 3710 x 880 x 1880 мм 2680 кг
1000 кВА и 1200 кВА 4450 x 880 x 1880 мм 3120 кг
Вспомогательное оборудование

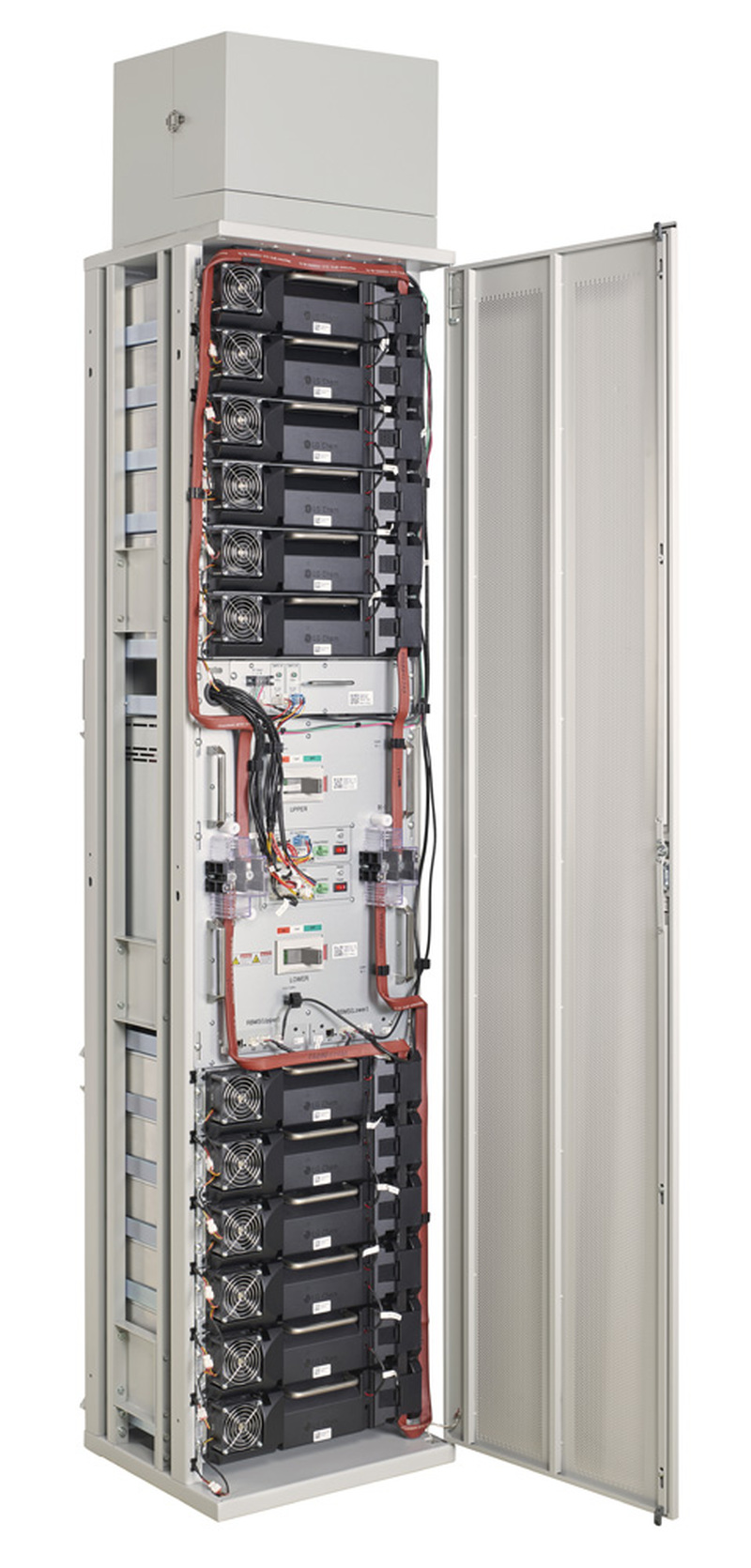

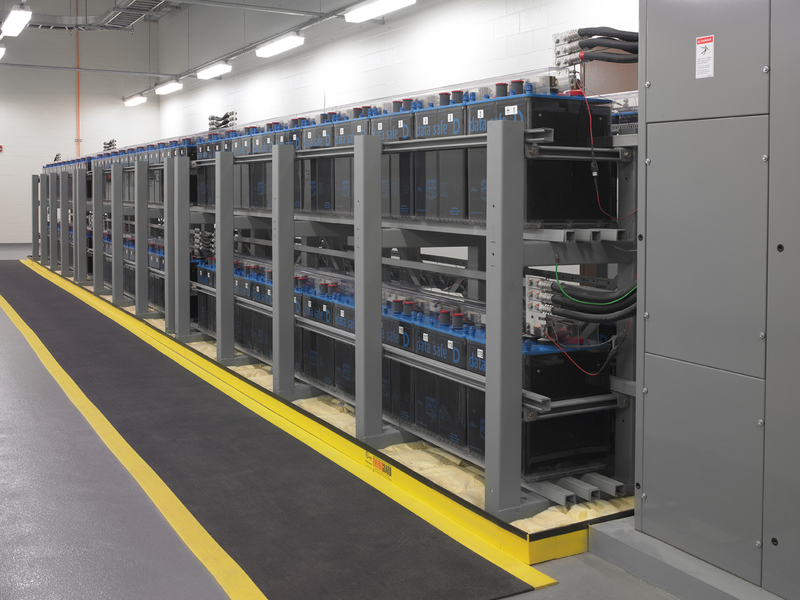

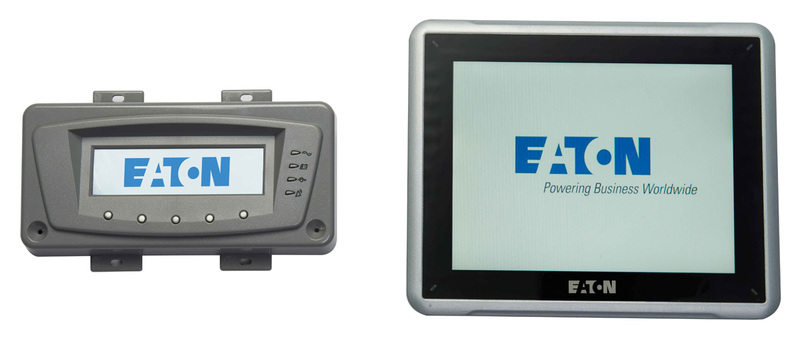

  Внешние аккумуляторные шкафы с батареями длительного срока службы, подключение X-слот (Web/SNMP, ModBus/Jbus, Реле, Hot Sync, удаленный дисплей ViewUPS-X), встроенный ручной байпас для модели 300 кВА
Средства связи
X-Slot 4 слота для связи
Релейные вводы/выводы 5/1, программируемые
Соответствие стандартам
Безопасность (сертифицированы СВ) IEC 62040-1
EMC IEC 62040-2
Рабочие характеристики IEC 62040-3

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
P-105000046-001 9395P-300-250-U 1350  880  1880  830
P-105000046-002 9395P-300-250-U-HS 1350  880  1880  830
P-105000046-003 9395P-300-250-U-IB 1350  880  1880  830
P-105000046-004 9395P-300-250-U-IB-HS 1350  880  1880  830
P-105000046-005 9395P-300-250-U-MBS 1350  880  1880  830
P-105000047-001 9395P-300 1350  880  1880  830
P-105000047-002 9395P-300-HS 1350  880  1880  830
P-105000047-003 9395P-300-IB 1350  880  1880  830
P-105000047-004 9395P-300-IB-HS 1350  880  1880  830
P-105000047-005 9395P-300-MBS 1350  880  1880  830
P-105000049-001 9395P-600-500-U 1890  880  1880  1440
P-105000049-002 9395P-600-500-U-HS 1890  880  1880  1440
P-105000049-003 9395P-600-500-U-IB 1890  880  1880  1440
P-105000049-004 9395P-600-500-U-IB-HS 1890  880  1880  1440
P-105000050-001 9395P-600 1890  880  1880  1440
P-105000050-002 9395P-600-HS 1890  880  1880  1440
P-105000050-003 9395P-600-IB 1890  880  1880  1440
P-105000050-004 9395P-600-IB-HS 1890  880  1880  1440
P-105000052-001 9395P-600-500-U-SB 1890  880  1880  1440
P-105000052-002 9395P-600-500-U-SB-HS 1890  880  1880  1440
P-105000052-003 9395P-600-500-U-IB-SB 1890  880  1880  1440
P-105000052-004 9395P-600-500-U-IB-SB-HS 1890  880  1880  1440
P-105000053-001 9395P-600-SB 1890  880  1880  1440
P-105000053-002 9395P-600-SB-HS 1890  880  1880  1440
P-105000053-003 9395P-600-IB-SB 1890  880  1880  1440
P-105000053-004 9395P-600-IB-SB-HS 1890  880  1880  1440
P-105000054-001 9395P-600-300 1890  880  1880  830
P-105000054-002 9395P-600-300-HS 1890  880  1880  830
P-105000054-003 9395P-600-300-IB 1890  880  1880  830
P-105000054-004 9395P-600-300-IB-HS 1890  880  1880  830
P-105000055-001 9395P-300-250-U-F-UPM 1334 880  1880  880
P-105000055-002 9395P-300-F-UPM 1334 880  1880  880
P-105000056-001 9395P-900-750-U 3710 880  1880  2680
P-105000056-002 9395P-900-750-U-HS 3710 880  1880  2680
P-105000056-003 9395P-900-750-U-IB 3710 880  1880  2680
P-105000056-004 9395P-900-750-U-IB-HS 3710 880  1880  2680
P-105000057-001 9395P-900 3710 880  1880  2680
P-105000057-002 9395P-900-HS 3710 880  1880  2680
P-105000057-003 9395P-900-IB 3710 880  1880  2680
P-105000057-004 9395P-900-IB-HS 3710 880  1880  2680
P-105000058-001 9395P-900-W CU 3710 880  1880  2680
P-105000058-002 9395P-900-W CU-HS 3710 880  1880  2680
P-105000058-003 9395P-900-W CU-IB 3710 880  1880  2680
P-105000058-004 9395P-900-W CU-IB-HS 3710 880  1880  2680
P-105000060-001 9395P-900-SB 3710 880  1880  2680
P-105000060-002 9395P-900-SB-HS 3710 880  1880  2680
P-105000060-003 9395P-900-IB-SB 3710 880  1880  2680
P-105000060-004 9395P-900-IB-SB-HS 3710 880  1880  2680
P-105000061-001 9395P-900-600 1350 880 1880 1440
P-105000061-002 9395P-900-600-HS 1350 880 1880 1440
P-105000061-003 9395P-900-600-IB 1350 880 1880 1440
P-105000061-004 9395P-900-600-IB-HS 1350 880 1880 1440
P-105000073-001 9395P-1200-1000-U 4450 880 1880 3120
P-105000073-002 9395P-1200-1000-U-HS 4450 880 1880 3120
P-105000073-003 9395P-1200-1000-U-IB 4450 880 1880 3120
P-105000073-004 9395P-1200-1000-U-IB-HS 4450 880 1880 3120
P-105000074-001 9395P-1200 4450 880 1880 3120
P-105000074-002 9395P-1200-HS 4450 880 1880 3120
P-105000074-003 9395P-1200-IB 4450 880 1880 3120
P-105000074-004 9395P-1200-IB-HS 4450 880 1880 3120
P-105000075-001 9395P-1200-W CU 4450 880 1880 3120
P-105000075-002 9395P-1200-HS-W CU 4450 880 1880 3120
P-105000075-003 9395P-1200-IB-W CU 4450 880 1880 3120
P-105000075-004 9395P-1200-IB-HS-W CU 4450 880 1880 3120
P-105000077-001 9395P-1200-SB 4450 880 1880 3120
P-105000077-002 9395P-1200-SB-HS 4450 880 1880 3120
P-105000077-003 9395P-1200-IB-SB 4450 880 1880 3120
P-105000077-004 9395P-1200-IB-SB-HS 4450 880 1880 3120
P-105000078-001 9395P-1200-900 4450 880 1880 2680
P-105000078-002 9395P-1200-900-HS 4450 880 1880 2680
P-105000078-003 9395P-1200-900-IB 4450 880 1880 2680
P-105000078-004 9395P-1200-900-IB-HS 4450 880 1880 2680
P-105000086-001 EBC-E-0x40-EMPTY-BB-400A-M6-ST48 1125 808 1879 412
P-105000086-002 EBC-E-0x40-EMPTY-BB-400A-M8-ST48 1125 808 1879 412
P-105000086-003 EBC-E-1x40-CSBHRL12540W-BB-400A-M6-ST48 1125 808 1879 2168
P-105000086-004 EBC-E-1x40-EXIDEXP12V3000-BB-400A-M6-ST48 1125 808 1879 1724
P-105000086-005 EBC-E-1x40-FIAMM12FLB540P-BB-400A-M8-ST48 1125 808 1879 2212
P-122000241 KIT EXT BATT MCCB 400A 24V ST 0 0 0 0
103005425-5591 X-Slot ModBus Adapter 335 750 1300 171
1018460 Xslot relay (AS/400) card 335 750 1300 171
103003055 Xslot industrial relay card kit 335 750 1300 176
116750221-001 ConnectUPS-X Web/SNMP/xHub card 335 750 1300 176
103007974-5591 PXGX UPS card 335 750 1300 252
1027020 ViewUPS-X remote LCD display with Xslot card (9x55, 9395, BladeUPS) 335 750 1300 257
116750223-001 ConnectUPS-E Web/SNMP adapter (External) 335 750 1300 252
