ИБП Импульс ИМПУЛЬС БОКСЕР 10-120 кВА
     Техническое обслуживание ИБП      PDU (модули распределения нагрузки)
Руселф Энерго
+7 (495) 121-01-56
Отправить запрос
info@ruself-energy.ru
Для сетевого и серверного оборудования
Основные характеристики:
Бренд
Импульс
Мощность
10 - 120 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
ИБП серии БОКСЕР может быть использован с регенеративной нагрузкой, например, такой как синхронный двигатель. ИБП этой серии с выпрямителем IGBT способны поглощать мощность, генерируемую переменной нагрузкой. Благодаря толерантности к регенеративным нагрузкам возможна совместная работа ИБП с разного рода оборудованием, включая генераторы, моторы и другие приложения, генерирующие обратную мощность. ИБП серии БОКСЕР имеет минимальную площадь установки и фронтальный доступ для проведения ремонта и обслуживания, что снижает среднее время восстановления при сбоях до минимума. Благодаря большому выбору аксессуаров и опций серия БОКСЕР обеспечивает максимальную гибкость для пользователей и оптимизирует общую стоимость владения.

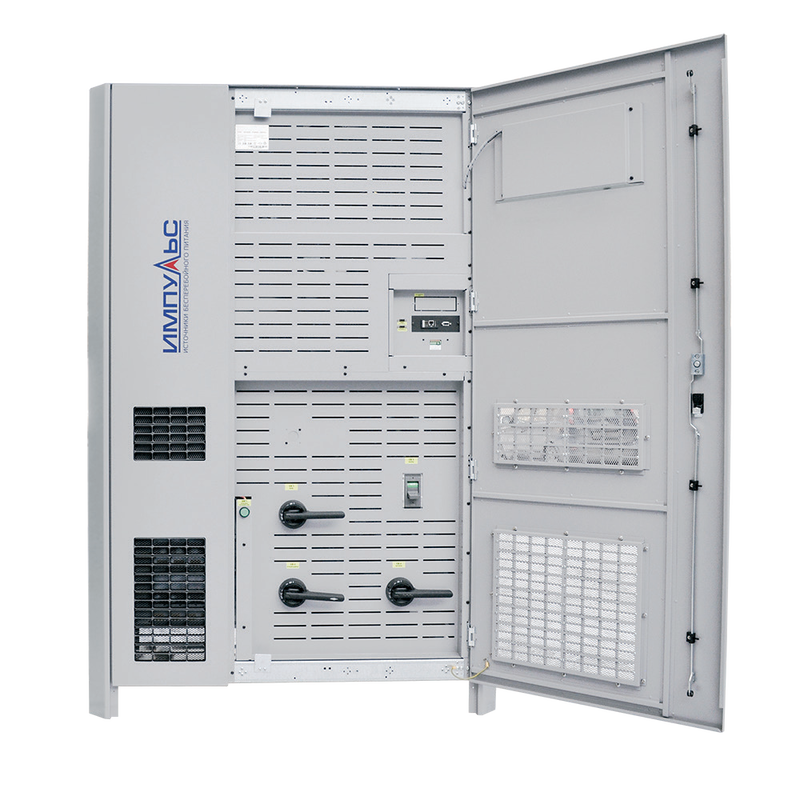

ИМПУЛЬС БОКСЕР 10-120 кВА

Область применения

  • Медицинское и диагностическое оборудование
  • Лифтовое оборудование
  • Промышленное  оборудование
  • Системы автоматизированного управления производством

Преимущества

  • Технология IGBT PWM выпрямителя и инвертора
  • Технология цифрового управления   (DSP Control)
  • Низкий входной THDi (<3%)
  • Высокий входной фактор мощности (>0.99)
  • Интеллектуальное  управление  батареями
  • Установка ИБП в параллель до 8 устройств

Технические характеристики

МОДЕЛЬ

Мощность, кВА

10

15

20

30

40

60

80

100

120

Номинальная активная мощность, кВт

9

13.5

18

27

36

54

72

90

108

ВХОД

Номинальное напряжение

~380/400/415 В 3P+N

Диапазон напряжений

-20% +15% (Опционально -37% +22%)

Диапазон частоты

50-60 Гц ± 10% (Настраивается)

Фактор мощности

>0.99

Искажения входного тока

THDi <%3

ВЫХОД

Фактор мощности

0.9

Номинальное напряжение

~380/400/415 В 3P+N; ~220/230/240 В 1P+N

Стабильность напряжения

Статическая ±1%, Динамическая ±3%

Стабильность частоты

50Гц / 60Гц ±0,01% (Режим АКБ)

Искажения напряжения THDv

Линейная нагрузка <1% / Нелинейная нагрузка <3%

Крест-фактор

3:1

Перегрузочная способность

При нагрузке 125% 10 мин; при нагрузке 150% 1 мин

БАЙПАС

Номинальное напряжение

~380/400/415 В 3P+N; ~220/230/240 В 1P+N

Диапазон напряжений

±15% (Настраивается от ±10% до ±30%)

Диапазон частоты

±5 Гц (Настраивается)

АККУМУЛЯТОРЫ

Количество аккумуляторов (12В пост.тока, VRLA)

62

Мощность зарядки

25% от активной мощности ИБП (Номинально 0.1 C, настраивается)

Внутренние батареи

62 x 7А/ч или 9А/ч

Внешние батарейные массивы

СВЯЗЬ

Интерфейс

RS232 стандартно, RS485 и SNMP адаптер опционально

СЕРТИФИКАТЫ

Качество

ISO 9001, ISO 14001, ISO 18001, TSE-HYB

Безопасность

EN62040-3 (VFI-SS-111, Bureau Veritas Certified)

EMC/LVD

EN62040-2, EN62040-1, EN60950, (TÜV SÜD Certified)

ОБЩИЕ СВЕДЕНИЯ

Рабочая температура

Для ИБП 0°C~40°C; для батарей 0°C~25°C

Температура хранения

Для ИБП 15°C~45°C; для батарей -10°C~60°C

Класс защиты

IP20

Влажность

0-95% без конденсации

Рабочая высота

<1000м, коэф. коррекции 1; <2000м, коэф. коррекции >0.92; <3000м, коэф. коррекции >0.84

Уровень шума, дБ

<53

Параллельная работа

Увеличение параллельной мощности до 16 единиц

ЕРО (Emergency Power Off)

Стандартное исполнение

Изолирующий трансформатор

Опционально

Масса нетто, кг

122

123

127

146

167

177

322

351

360

Размеры (ШхГхВ), мм

460x805x1107

886x776x1657

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
IX10301 ИБП БОКСЕР 33-10 460 805 1190 122
IX10302 ИБП БОКСЕР 33-10, 7Ач 460 805 1190 260
IX10303 ИБП БОКСЕР 33-10, 9Ач 460 805 1190 285
IX15301 ИБП БОКСЕР 33-15 460 805 1190 123
IX15302 ИБП БОКСЕР 33-15, 7Ач 460 805 1190 261
IX15303 ИБП БОКСЕР 33-15, 9Ач 460 805 1190 286
IX20301 ИБП БОКСЕР 33-20 460 805 1190 127
IX20302 ИБП БОКСЕР 33-20, 7Ач 460 805 1190 265
IX20303 ИБП БОКСЕР 33-20, 9Ач 460 805 1190 290
IX30301 ИБП БОКСЕР 33-30 460 805 1190 146
IX30302 ИБП БОКСЕР 33-30, 9Ач 460 805 1190 309
IX40301 ИБП БОКСЕР 33-40 460 805 1190 167
IX60301 ИБП БОКСЕР 33-60 460 805 1190 177
IX80301 ИБП БОКСЕР 33-80 886 776 1657 322
IX10401 ИБП БОКСЕР 33-100 886 776 1657 351
IX12401 ИБП БОКСЕР 33-120 886 776 1657 360
IF10301 ИБП БОКСЕР Ф 33-10 517 862 1382 142
IF10302 ИБП БОКСЕР Ф 33-10, 7Ач 517 862 1382 280
IF10303 ИБП БОКСЕР Ф 33-10, 9Ач 517 862 1382 305
IF15301 ИБП БОКСЕР Ф 33-15 517 862 1382 143
IF15302 ИБП БОКСЕР Ф 33-15, 7Ач 517 862 1382 281
IF15303 ИБП БОКСЕР Ф 33-15, 9Ач 517 862 1382 306
IF20301 ИБП БОКСЕР Ф 33-20 517 862 1382 147
IF20302 ИБП БОКСЕР Ф 33-20, 7Ач 517 862 1382 285
IF20303 ИБП БОКСЕР Ф 33-20, 9Ач 517 862 1382 310
IF30301 ИБП БОКСЕР Ф 33-30 517 1130 1635 166
IF30302 ИБП БОКСЕР Ф 33-30, 9Ач 517 1130 1635 329
IF30303 ИБП БОКСЕР Ф 33-30, 18Ач 517 1130 1635 511
IF40301 ИБП БОКСЕР Ф 33-40 517 1130 1635 187
IF40302 ИБП БОКСЕР Ф 33-40, 18Ач 517 1130 1635 532
IF60301 ИБП БОКСЕР Ф 33-60 517 1130 1635 197
IF60302 ИБП БОКСЕР Ф 33-60, 18Ач 517 1130 1635 542
BC100762022 Батарейная емкость 7Ач, в кабинете A8 (744В) 537 654 427 186
BC100962022 Батарейная емкость 9Ач в кабинета А8 (744В) 537 654 427 215
BC101262032 Батарейная емкость 12Ач в кабинете А16 (744В) 893 610 1288 315
BC200762032 Батарейная емкость 2х7Ач в кабинете А16 (744) 893 610 1288 340
BC101862032 Батарейная емкость 18Ач в кабинете А16 (744) 893 610 1288 430
BC200962032 Батарейная емкость 2х9Ач в кабинете А16 (744) 893 610 1288 400
BC201262042 Батарейная емкость 2х12Ач в кабинете А16/5 (744В) 893 610 1288 512
BC102662052 Батарейная емкость 26Ач в кабинете 900 мм (744В) 900 725 1800 675
BC103362032 Батарейная емкость 33Ач в кабинете А16 (744В) 893 610 1288 740
BC104062052 Батарейная емкость 40Ач в кабинете 900 мм (744В) 1800 900 725 955
BC104562052 Батарейная емкость 45Ач в кабинете 900 мм (744В) 900 725 1800 1115
BC105562052 Батарейная емкость 55Ач в кабинете 900 мм (744В) 900 725 1800 1240
BC106562072 Батарейная емкость 65Ач в кабинете 1500 мм (744В) 1500 800 1800 1600
BC107562062 Батарейная емкость 75Ач в кабинете 1300 мм (744В) 1300 725 1800 1730
BC108862062 Батарейная емкость 88Ач в кабинете 1300 мм (744В) 1300 725 1800 1860
BC110062072 Батарейная емкость 100Ач в кабинете 1500 (744В) 1500 800 1800 2230
CNBXSNM CP5 Mini SNMP (DP801) - - - -
CNBXREL Dry contact kit  - - - -
CNBXMDB ModBus RTU (RS-485) card for BX/LU - - - -
CNBX485 RS232-RS 485 Converter - - - -
CNBXTMP A06 - 6V1 External Batt. Temp. Probe - - - -
CNBXRPS Remote Panel CP4 Small LCD - - - -
CNBXRPB Remote Panel Big LCD - - - -
CNBXR1M Remote Panel Cable (1mt) - - - -
CNBXP3M Parallelling Cable KBC10-5.V1R1(3mt) - - - -
CNBXP5M Parallelling Cable KBC10-5.V5(5mt) - - - -
  Auto DC charge function - - - -
  Separate bypass input - - - -
OPBXF31 Комплект IP31 для серии БОКСЕР Ф - - - -
