Для сетевого и серверного оборудования
Основные характеристики:
Бренд
Импульс
Мощность
40 - 500 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
Модульный ИБП ИМПУЛЬС МОДУЛЬ с мощностью от 40 (50) до 500 кВА предназначен для защиты критически важной нагрузки для ЦОД среднего и большого масштаба. Выполнен по технологии двойного преобразования онлайн и обеспечивает максимальную доступность. Серия МОДУЛЬ оснащена новейшей технологией трехуровневого преобразования и входным контролем фактора мощности, что гарантирует высокую эффективность до 96% и высокую надежность устройства. ИБП серии МОДУЛЬ имеет компактный дизайн, что обеспечивает плотность мощности 500 кВА в одном шкафу. Возможна установка в параллель до 3-х систем ИБП для увеличения мощности до 1500 кВА.

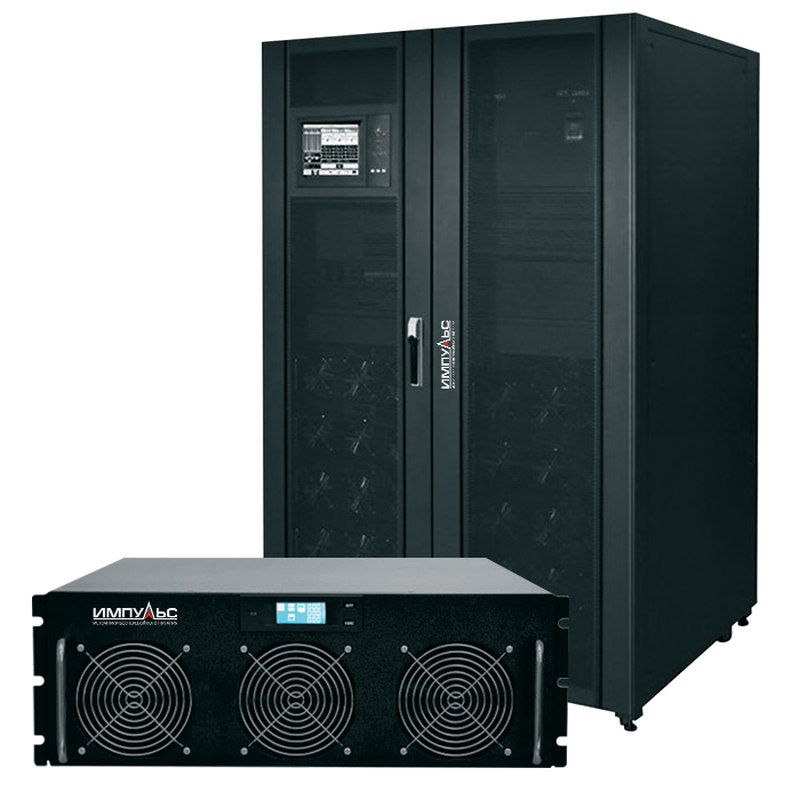

ИМПУЛЬС МОДУЛЬ 40(50) – 500 кВА

Область применения

  • ЦОД среднего и большого размера
  • Банковская сфера
  • Транспортная инфраструктура
  • Системы автоматизи- рованного управле- ния производством
  • Телекоммуникацион- ное оборудование и оборудование связи
  • Медицинское и диагностическое оборудование

Преимущества

  • Компактный дизайн
    ИБП МОДУЛЬ мощностью 500 кВА в одном шкафу занимает площадь в основании менее 1,45 м², что обеспечивает значительную экономию пространства.
  • Высокая плотность мощности
    Модульная архитектура дизайна. Возможность расширения емкости с помощью силовых модулей 50 кВА высотой 4U. Низкие циклические токи между силовыми модулями обеспечивают более высокую надежность.
  • Высокая эффективность
    Технология двойного преобразования и инновационная технология 3-х уровневого преобразования обеспечивает эффективность системы до 96%.
  • Интеллектуальное   управление   зарядкой
    Система контролирует весь процесс зарядки и разрядки, эффективно улучшая срок службы батареи. До- полнительный модуль ЗУ обеспечит больший зарядный ток для длительного резервирования системы.
  • Высокая масштабируемость
    Система может быть масштабирована от 40 до 500 кВА в одном шкафу. Возможна параллельная установка 3-х систем для увеличения мощности до 1500 кВА.
  • Дружественная панель управления
    10,4” сенсорный цветной ЖК-дисплей с графическим дисплеем, независимый ЖК-дисплей для каж- дого силового модуля чтобы отслеживать его внутренние параметры.
  • Интеллектуальная функция сна
    Функция позволяет существенно повышать эффективность работы системы, интеллектуально выбирая количество и время работы силовых модулей, переводя их в спящий режим или переключая обратно в зависимости от уровня нагрузки.
  • Мульти интерфейсы
    Наличие коммуникационных портов RS232, RS485, USB, слотов для SNMP, AS400 и платы сухих кон- тактов. Возможность программирования функций для каждого порта.
  • Дополнительная защита системы
    Независимый воздушный поток для охлаждения системы изнутри полностью изолирован от силовых модулей и блоков управления, тем самым значительно повышается надежность системы в сложных условиях окружающей среды.
    Полный контроль температуры системы, включая температурные показатели внутренних составля- ющих всех IGBT компонентов каждого силового модуля в режиме реального времени гарантирует безопасную работу всей системы.
    Автоматическая регистрация информации о форме входного/выходного сигнала до и после сбоев системы.
    Функция само-тестирования системы на полную нагрузку без нагрузки позволяет существенно экономить энергию.
    Мониторинг показателей работы ключевых внутренних компонентов системы: вентиляторы, кон- денсаторы с целью предупреждения их выхода из строя и поломки всего устройства.

Технические характеристики

Конфигурация модульных систем

Модель

шкаф 100 кВА

(2 слота)

шкаф 200 кВА

(4 слота)

шкаф 300 кВА

(6 слотов)

шкаф 500 кВА

(10 слотов)

Размеры (ШхГхВ), мм

600x980x1150

650x960x1600

650x970x2000

1300x1100x2000

Вес, кг

120

170

220

450

Цвет

Черный

Класс IP

IP20

* В шкаф могут быть установлены силовые модули 40 кВА и 50 кВА

Характеристики силовых модулей



Модель

40 кВА

50кВА

Размеры (ШхГхВ), мм

510x700x178

Вес, кг

44

45

Технические характеристики

ВХОД

Фазы

3 фазы + нейтраль + заземление (380/400/415В)

Номинальная мощность

40 – 500 кВА

Диапазон напряжений

380/400/415 В перем.тока (лин.-лин.)

Диапазон частот

50-60 Гц

Фактор мощности

>0.99

Коэфф.искаж.напряжения THDi

THDi<3% при 100% линейной нагрузке



ВЫХОД

Напряжение

380/400/415В

Отклонение напряжения

1.5%

Фактор мощности

0.9

Искажение напряжения THDv

THD<1%(линейная  нагрузка),THD<6%(нелинейная  нагрузка)

Крест-фактор

3:1

Перегрузочная способность

110% - 1 час; 125% - 10 мин;150% - 1 мин; >150% - 200 мсек

Время переключения

0 мс

БАТАРЕЯ

Напряжение

±240 В пост. тока

Мощность заряда

20% от активной мощности ИБП

Точность зарядного напряжения

±1%

СИСТЕМА

Эффективность

Нормальный режим: 96% ; Режим батарей: 99%

Индикация

10.4” цветной сенсорный ЖК-дисплей + светодиодная индикация+ клавиатруа

Класс IP

IP20



Интерфейс

Стандартные :RS232,RS485,USB, Сухие контакты (программируемые); Опциональные: SNMP, AS400, комплект для подключения ИБП в параллель, Холодный старт батарей (стандартно для ИБП мощностью от 250 кВА и выше), Защита от молнии,

Пылезащищенность, функция синхронизации двух независимых групп ИБП

Диапазон рабочих температур

0-40°C/-25-70°C

Влажность

0-95% (без конденсации)

Шум

65дБ при 100% нагрузке; 62 дБ при 45% нагрузке (удаленность 1 м)

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
MTM1031 Силовой блок МУЛЬТИПЛЕКС СМ10 436 590 85 15,3
MTM1032 Силовой блок МУЛЬТИПЛЕКС СМ10-Х 436 590 85 15,3
MTM1531 Силовой блок МУЛЬТИПЛЕКС СМ15 436 590 85 15,5
MTM1532 Силовой блок МУЛЬТИПЛЕКС СМ15-Х 437 590 85 15,5
MTC0001 Блок заряда МУЛЬТИПЛЕКС ЗМ15 437 590 85 15
MTM2531 Силовой блок МУЛЬТИПЛЕКС СМ25 436 677 85 18
MTF2031 Силовой шкаф МУЛЬТИПЛЕКС СТ20-10 485 697 398 (7U) 42
MTF3032 Силовой шкаф МУЛЬТИПЛЕКС СТ30-10 485 751 575 (11U) 57
MTF4031 Силовой шкаф МУЛЬТИПЛЕКС СТ40-10 485 697 575 (11U) 51
MTF6031 Силовой шкаф МУЛЬТИПЛЕКС СТ60-10 485 751 1033 (20U) 85
MTF3031 Силовой шкаф МУЛЬТИПЛЕКС СТ30-15 485 697 398 (7U) 42
MTF4531 Силовой шкаф МУЛЬТИПЛЕКС СТ45-15 485 751 575 (11U) 57
MTF9031 Силовой шкаф МУЛЬТИПЛЕКС СТ90-15 485 751 1033 (20U) 85
MTF1541 Силовой шкаф МУЛЬТИПЛЕКС СТ150-25 482 916 1149 (26U) 165
MTF1542 Силовой шкаф МУЛЬТИПЛЕКС СТ150-25 С 482 916 931 (21U) 140
MTF2041 Силовой шкаф МУЛЬТИПЛЕКС СТ200-25 482 916 1550 (35U) 160
BCMT001 Батарейный модуль БК40-480В-ПРО, без АКБ 440 800 175 (4U) 11
BCMT002 Батарейный модуль БК40-480В-ПРО, 9Ач 440 800 175 (4U) 107
MIM2031 Силовой блок МОДУЛЬ СМ20 440 590 134 22,5
MIM2531 Силовой блок МОДУЛЬ СМ25 460 790 134 33
MIM3031 Силовой блок МОДУЛЬ СМ30 460 790 134 34
MIM4031 Силовой блок МОДУЛЬ СМ40 510 700 178 44
MIM5031 Силовой блок МОДУЛЬ СМ50 510 700 178 45
MIC0001 Блок заряда МОДУЛЬ ЗМ50 460 790 134 30
MIF6031 Силовой шкаф МОДУЛЬ СТ60-20 600 900 1100 120
MIF1241 Силовой шкаф МОДУЛЬ СТ120-20 600 900 1600 151
MIF2041 Силовой шкаф МОДУЛЬ СТ200-20 600 900 2000 182
MIF6032 Силовой шкаф МОДУЛЬ СТ60-20Т 600 900 1600 251
MIF6033 Силовой шкаф МОДУЛЬ СТ60-20B 600 1000 2000 185
MIF1842 Силовой шкаф МОДУЛЬ СТ180-25/30 600 1100 1600 165
MIF2542 Силовой шкаф МОДУЛЬ СТ250-25 600 1100 2000 220
MIF3042 Силовой шкаф МОДУЛЬ СТ300-30 600 1100 2000 220
MIF6042 Силовой шкаф МОДУЛЬ СТ600-25/30 2000 1050 2000 660
MIF1043 Силовой шкаф МОДУЛЬ СТ100-40/50 600 980 1150 210
MIF2043 Силовой шкаф МОДУЛЬ СТ200-40/50 650 960 1600 350
MIF3043 Силовой шкаф МОДУЛЬ СТ300-40/50 650 970 2000 490
MIF4033 Силовой шкаф МОДУЛЬ СТ400-40/50 1300 1100 2000 850
MIF5043 Силовой шкаф МОДУЛЬ СТ500-40/50 1300 1100 2000 900
BCMI002 Кассета батарейного модуля БК10-120В, 9Ач - - - 30
BCMI001 Кассета батарейного модуля БК10-120В - - - 5
BFMI001 Шкаф батарейных модулей МОДУЛЬ 600 1000 2000 150
BC100740022 Batt. 7Ah, in A8 cabinet (480V) 426 537 654 129
BC100940022 Batt. 9Ah, in A8 cabinet (480V) 426 537 654 146
BC101240022 Batt. 12Ah, in A8 cabinet (480V) 426 537 654 187
BC200740032 Batt. 2х7Ah, in A16 cabinet (480V) 1288 880 610 248
BC200940032 Batt. 2х9Ah, in A16 cabinet (480V) 1288 880 610 281
BC101840032 Batt. 18Ah, in A16 cabinet (480V) 1288 880 610 293
BC300740032 Batt. 3х7Ah, in A16 cabinet (480V) 1288 880 610 335
BC201240032 Batt. 2х12Ah, in A16 cabinet (480V) 1288 880 610 364
BC102640032 Batt. 26Ah, in A16 cabinet (480V) 1288 880 610 397
BC300940032 Batt. 3х9Ah, in A16 cabinet (480V) 1288 880 610 386
BC103340032 Batt. 33Ah, in A16 cabinet (480V) 1288 880 610 489
BC104040032 Batt. 40Ah, in A16 cabinet (480V) 1288 880 610 580
BC104540032 Batt. 45Ah, in A16 cabinet (480V) 1288 880 610 655
BC105540032 Batt. 55Ah, in A16 cabinet (480V) 1288 880 610 740
BC106540082 Batt. 65Ah, in 800 mm cabinet (480V) 1970 800 1000 1040
BC107540052 Batt. 75Ah, in 900 mm cabinet (480V) 1800 900 725 1113
BC108840082 Batt. 88Ah, in 800 mm cabinet (480V) 1970 800 1000 1248
BC110040082 Batt. 100Ah, in 800 mm cabinet (480V) 1970 800 1000 1456
BC112040062 Batt. 120Ah, in 1300 mm cabinet (480V) 1800 1300 725 1685
BC114040082 Batt. 140Ah, in 800 mm cabinet (480V) 1970 800 1000 1900
BC115040072 Batt. 150Ah, in 1500 mm cabinet (480V) 1800 1500 800 2082
CNDA807 Карта SNMP DA807 - - - -
CNNFL3USB Датчик NetFeeler 3 USB - - - -
CNNFM3 Датчик NetFeeler 3 Mini - - - -
OPMT001 Комплект шин 31/11/13 для ИБП МУЛЬТИПЛЕКС СТ20-10/СТ40-10 - - - -
OPMT002 Комплект шин 31/11/13 для ИБП МУЛЬТИПЛЕКС СТ60-10 - - - -
CNMTMIT Датчик температуры АКБ для ИБП МУЛЬТИПЛЕКС/МОДУЛЬ - - - -
CNMTPAR Комплект параллельной работы для ИБП МУЛЬТИПЛЕКС, МОДУЛЬ 25/30/40/50 - - - -
CNMIPAR Комплект параллельной работы для ИБП МОДУЛЬ 20 - - - -
CNRMMF Панель удаленной сигнализации и информации для ИБП ФОРА 33/МОДУЛЬ/МУЛЬТИПЛЕКС - - - -
CNSMMF Модуль синхронизации для ИБП ФОРА 33 60-150кВА/МОДУЛЬ - - - -
