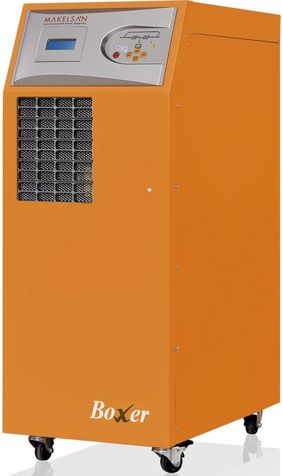

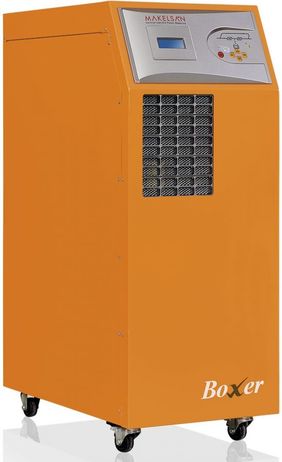

Makelsan Boxer (10-600кВА)
Makelsan Boxer (10-600кВА)
Makelsan Boxer (10-600кВА)
Makelsan Boxer (10-600кВА)
Makelsan Boxer (10-600кВА)
Makelsan Boxer (10-600кВА)
Makelsan Boxer (10-600кВА)
Основные характеристики:
Бренд
Makelsan
Мощность
10 - 600 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
On-line ИБП двойного преобразования с полностью цифровым управлением. Благодаря толерантности к регенеративным нагрузкам возможна совместная работа ИБП с разного рода оборудованием включая генераторы, моторы и другие приложения генерирующие регенеративную нфгрузку.

Makelsan Boxer (10-600кВА)

Преимущества

  • Выпрямитель и инвертор на IGBT с технологией ШИМ
  • Низкий входной THDi (< 3%)
  • Высокий входной фактор мощности (>0.99)

IGBT выпрямитель с цифровым управлением и коррекцией фактора мощности

  • Серия Boxer, оснащенная новым выпрямителем на IGBT обеспечивает защиту вашей критичной нагрузки, обладая при этом минимальной площадью установки и фронтальным доступом для проведения ремонта и обслуживания, что снижает среднее время восстановления при сбоях (MTTR) до минимума.
  • Благодаря большому выбору аксессуаров и опций серия Boxer обеспечивает максимальную гибкость для пользователей и оптимизирует общую стоимость владения.

Высокая производительность и низкая общая стоимость владения

  • Технология коррекции фактора мощности с применением IGBT обеспечивает высокий входной коэффициент мощности, близкий к 1 (≥ 0,99). Высокая входная мощность ведет к снижению расхода энергии, снижает требования к кабелям, автоматам и генераторам, снижая таким образом стоимость инвестиций.
  • Низкий уровень входных гармонических искажений тока (THDi) менее 3% исключает возникновение помех в питающей сети и применение дорогих фильтров гармоник.
  • Малая занимаемая площадь и удобство в обслуживании.

Высокий входной фактор мощности

  • Коэффициент входной мощности 0,99 обеспечивает чистый и синусоидальный входной ток
  • Высокая входная активная мощность ведет к снижению затрат на электроэнергию, кабельную продукцию, минимизирует требования к номиналам входных автоматов и мощности генераторов.

Максимальная доступность

  • Установка в параллель до 8-ми ИБП для резервирования (N+1) и увеличения мощности.
  • Кольцевое соединение обеспечивает работоспособность параллельной системы при повреждении кабеля связи.

Стандартные функции

  • Защита от обратного пробоя
  • Холодный старт (опционально)
  • Расширенное управление батареей
  • Защита от перегрузки и короткого замыкания
  • Готовность к подключению в параллель
  • Резервированный блок питания
  • Плавный старт выпрямителя при восстановлении питающей сети
  • Датчик температурной компенсации
  • Встроенный статический и сервисный байпас
  • Режим рекуперации энергии обратно в сеть.

Расширенные коммуникационные возможности

  • 500 записей в журнале событий с детализацией параметров
  • Дружественный мультиязычный сенсорный графический дисплей разрешением 320x240 точек
  • ПО для мониторинга и отключения компьютеров
  • Последовательные порты RS232 и RS485
  • Карта Modbus RTU (Опционально)
  • 2 интерфейсных слота для опциональных карт
  • Удаленное аварийное отключение (EPO)
  • Выносная панель управления (Опционально)
  • Карта релейных контактов (Опционально)
  • Карта мониторинга SNMP (Опционально)
  • Карта Profi BUS (Опционально)

Гибкость в применении

  • Температурный датчик для внешних батарейных кабинетов для расширенной автономии.
  • Внешние батарейные кабинеты для различных типоразмеров АКБ для обеспечения расширенного времени автономии.
  • Различные размеры ИБП 10-40кВА для размещения внутри АКБ большей емкости при необходимости увеличенной автономии.
  • Версии с фазностью 3/1 доступны для моделей 10-30кВА.
  • Режим конвертора частоты.
  • Изолирующие трансформаторы для формирования нейтрали при раздельном вводе выпрямителя и байпаса или для гальванической изоляции нагрузки от питающей сети.
  • Серия совместима со стандартом EN 50171 для обеспечения питания систем аварийного освещения

Технические характеристики

МОДЕЛЬ
Полная мощность, кВА 10 15 20 30 40 60 80 100 120
Активная мощность, кВт 10 15 20 30 40 60 80 100 120
ВХОД
Номинальное напряжение ~380/400/415 В 3P+N
Диапазон напряжений -20% +15% (Опционально -37% +22%)
Диапазон частоты 50-60 Гц ± 10% (Настраивается)
Фактор мощности >0.99
Искажения входного тока THDi <%3
ВЫХОД
Фактор мощности 0.9
Номинальное напряжение ~380/400/415 В 3P+N; ~220/230/240 В 1P+N
Стабильность напряжения Статическая ±1%, Динамическая ±3%
Стабильность частоты 50Гц / 60Гц ±0,01% (Режим АКБ)
Искажения напряжения THDv Линейная нагрузка <1% / Нелинейная нагрузка <3%
Крест-фактор 3:1
Перегрузочная способность* При нагрузке 125% 10мин; при нагрузке 150% 1мин
Эффективность (Режим Online) До 93%
Эффективность (Режим Eco) До 99%
БАЙПАС
Номинальное напряжение ~380/400/415 В 3P+N; ~220/230/240 В 1P+N
Диапазон напряжений ±15% (Настраивается от ±10% до ±30%)
Диапазон частоты ±5 Гц (Настраивается)
БАТАРЕИ
Тип VRLA / GEL
Количество (12В DC VRLA) 62
Мощность заряда 25% от активной мощности ИБП (Номинально 0.1 C, настраивается)
Типовое время перезарядки 6-8 часов
Встроенные АКБ 62 x 7Ач или 9Ач                   Внешние батарейные массивы
ОКРУЖАЮЩАЯ СРЕДА
Рабочая температура Для ИБП 0°C~40°C; для батарей 0°C~25°C
Температура хранения Для ИБП 15°C~45°C; для батарей -10°C~60°C
Класс защиты корпуса IP20
Влажность 0-95% без конденсации
Высота над уровнем моря < 1000м, коэф. коррекции 1; < 2000 м, коэф. коррекции >0.92; < 3000 м, коэф. коррекции >0.84
Уровень шума, dBA
< 53 < 55 < 60 < 65 < 65 < 72 < 74 < 75
ИНТЕРФЕЙСЫ
Коммуникационные порты RS232 стандартно, RS485 и SNMP адаптер опционально
СТАНДАРТЫ
Качество ISO 9001, ISO 14001, ISO 18001, TSE-HYB
Соответствие EN62040-3 (VFI-SS-111, Bureau Veritas Certified)
EMC/LVD EN62040-2, EN62040-1, EN60950, (TÜV SÜD Certified)
ГАБАРИТЫ и МАССА
Габариты кабинета, мм
Ширина
Глубина
Высота
460 886
805 776
1107 1657
Масса нетто, кг
122 123 127 146 167 177 322 351 360
Габариты упаковки, мм
Ширина
Глубина
Высота
600 970
900 900
1400 2040
Масса брутто, кг
140 141 145 164 185 195 357 376 395

* при определенных условиях.
Доступна версия 3 фазы вх / 1 фаза вых. (10 - 30кВА)

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
Boxer Series BX3310 Стандартный модуль, 10 кВА, ±372VDC, PF0.8, без АКБ 460 805 1190 115
Boxer Series BX3310 with 7Ah Стандартный модуль, 10 кВА, ±372VDC, PF0.8, со встроенными АКБ 7 Ач, 18 мин. 460 805 1190 265
Boxer Series BX3310 with 9Ah Стандартный модуль, 10 кВА, ±372VDC, PF0.8, со встроенными АКБ 9 Ач, 25 мин. 460 805 1190 295
Boxer Series BX3315 Стандартный модуль, 15 кВА, ±372VDC, PF0.8, без АКБ 460 805 1190 120
Boxer Series BX3315 with 7Ah Стандартный модуль, 15 кВА, ±372VDC, PF0.8, со встроенными АКБ 7 Ач, 9 мин. 460 805 1190 270
Boxer Series BX3315 with 9Ah Стандартный модуль, 15 кВА, ±372VDC, PF0.8, со встроенными АКБ 9 Ач, 14 мин 460 805 1190 300
Boxer Series BX3320 Стандартный модуль, 20 кВА, ±372VDC, PF0.8, без АКБ 460 805 1190 125
Boxer Series BX3320 with 7Ah Стандартный модуль, 20 кВА, ±372VDC, PF0.8, со встроенными АКБ 7 Ач, 7 мин. 460 805 1190 275
Boxer Series BX3320 with 9Ah Стандартный модуль, 20 кВА, ±372VDC, PF0.8, со встроенными АКБ 9 Ач, 9 мин 460 805 1190 305
Boxer Series BX3330 Стандартный модуль, 30 кВА, ±372VDC, PF0.8, без АКБ 460 805 1190 150
Boxer Series BX3330 with 9Ah Стандартный модуль, 30 кВА, ±372VDC, PF0.8, со встроенными АКБ 9 Ач, 5 мин 460 805 1190 330
Boxer Series BX3340 Стандартный модуль, 40 кВА, ±372VDC, PF0.8, без АКБ 460 805 1190 160
Boxer Series BX3340 FA Модуль с отсеком для АКБ, 40 кВА, ±372VDC, PF0.8, без АКБ 517 1130 1635 170
Boxer Series BX3340 FA with 17Ah Модуль с отсеком для АКБ, 40 кВА, ±372VDC, PF0.8, со встроенными АКБ 17Ач, 8 мин 517 1130 1635 511
Boxer Series BX3360 Стандартный модуль, 60 кВА, ±372VDC, PF0.8, без АКБ 460 805 1190 180
Boxer Series BX3380 Стандартный модуль, 80 кВА, ±372VDC, PF0.8, без АКБ 880 770 1660 285
Boxer Series BX33100 Стандартный модуль, 100 кВА, ±372VDC, PF0.8, без АКБ 880 770 1660 305
Boxer Series BX33120 Стандартный модуль, 120 кВА, ±372VDC, PF0.8, без АКБ 880 770 1660 310
Boxer Series BX33160 Стандартный модуль, 160 кВА, ±372VDC, PF0.8, без АКБ 1055 815 1905 475
Boxer Series BX33200 Стандартный модуль, 200 кВА, ±372VDC, PF0.8, без АКБ 1055 815 1905 485
Boxer Series BX33250 Стандартный модуль, 250 кВА, ±372VDC, PF0.8, без АКБ 1250 815 1905 650
Boxer Series BX33300 Стандартный модуль, 300 кВА, ±372VDC, PF0.8, без АКБ 1250 815 1905 700
Boxer Series BX33400 Стандартный модуль, 400 кВА, ±372VDC, PF0.8, без АКБ 1250 815 1905 850
Boxer Series BX33500 Стандартный модуль, 500 кВА, ±372VDC, PF0.8, без АКБ 1830 850 2010 1350
Boxer Series BX33600 Стандартный модуль, 600 кВА, ±372VDC, PF0.8, без АКБ 1830 850 2010 1400
Boxer Series BX33800 Стандартный модуль, 800 кВА, ±372VDC, PF0.8, без АКБ 3400 815 1905 1950
Batt. 7Ah, in A8 cabinet Батарейная емкость 7 Ач (64х7) в шкафу А8, срок службы 5 лет 426 537 654 182
Batt. 9Ah, in A8 cabinet Батарейная емкость 9 Ач (64х9) в шкафу А8, срок службы 5 лет 426 537 654 213
Batt. 12Ah, in A16 cabinet Батарейная емкость 12 Ач (64х12) в шкафу А16, срок службы 5 лет 893 610 1288 315
Batt. 14Ah, in A16 cabinet Батарейная емкость 14 Ач (128х7) в шкафу А16, срок службы 5 лет 893 610 1288 377
Batt. 17Ah, in A16 cabinet Батарейная емкость 17 Ач (64х17) в шкафу А16, срок службы 5 лет 893 610 1288 423
Batt. 18Ah, in A16 cabinet Батарейная емкость 18 Ач (128х9) в шкафу А16, срок службы 5 лет 893 610 1288 438
Batt. 24Ah, in A16 cabinet Батарейная емкость 24 Ач (64х24) в шкафу А16, срок службы 5 лет 893 610 1288 593
Batt. 33Ah, in A16 cabinet Батарейная емкость 33 Ач (64х33) в шкафу А16, срок службы 10 лет 893 610 1288 784
Batt. 40Ah, in 900 mm cabinet Батарейная емкость 40 Ач (64х40) в шкафу 900 мм, срок службы 5 лет 900 725 1800 1005
Batt. 45Ah, in 900 mm cabinet Батарейная емкость 45 Ач (64х45) в шкафу 900 мм, срок службы 10 лет 900 725 1800 1120
Batt. 55Ah, in 900 mm cabinet Батарейная емкость 55 Ач (64х40) в шкафу 900 мм, срок службы 10 лет 900 725 1800 1342
Batt. 75Ah, in 1300 mm cabinet Батарейная емкость 75 Ач (64x75) в шкафу 1300 мм, срок службы 10 лет. 1300 725 1800 1680
Batt. 80Ah, in 1300 mm cabinet Батарейная емкость 80 Ач (64x80) в шкафу 1500 мм, срок службы 10 лет. 1500 800 1800 1742
Batt. 90Ah, in 1300 mm cabinet Батарейная емкость 90 Ач (64x90) в шкафу 1300 мм, срок службы 10 лет. 1300 725 1800 2032
Batt. 100Ah, in 1500 mm cabinet Батарейная емкость 100 Ач (64x100) в шкафу 1500 мм, срок службы 10 лет. 1500 800 1800 2355
Batt. 120Ah, in 1500 mm cabinet Батарейная емкость 120 Ач (64x120) в шкафу 1500 мм, срок службы 10 лет. 1500 800 1800 2745
Batt. 134Ah, on rack Батарейная емкость 134 Ач (64x134) на стеллаже, в комплекте с щитом предохранителей, срок службы 10 лет. 965 800 1700 2710
