Для сетевого и серверного оборудования

Основные характеристики:

Бренд

Импульс

Мощность

10 - 40 кВА

Назначение

ЦОД и промышленность

Топология

online

Описание

В ИБП ИМПУЛЬС ФОРА 3340 используются передовые технологии, которые обеспечивают высокую производительность и надежность.

Техническое описание ИМПУЛЬС ФОРА 33 ТР 10-40 кВА Руководство по эксплуатации ИМПУЛЬС ФОРА 33 10-40 кВА

Особенности
Технические характеристики
Варианты комплектации
О бренде

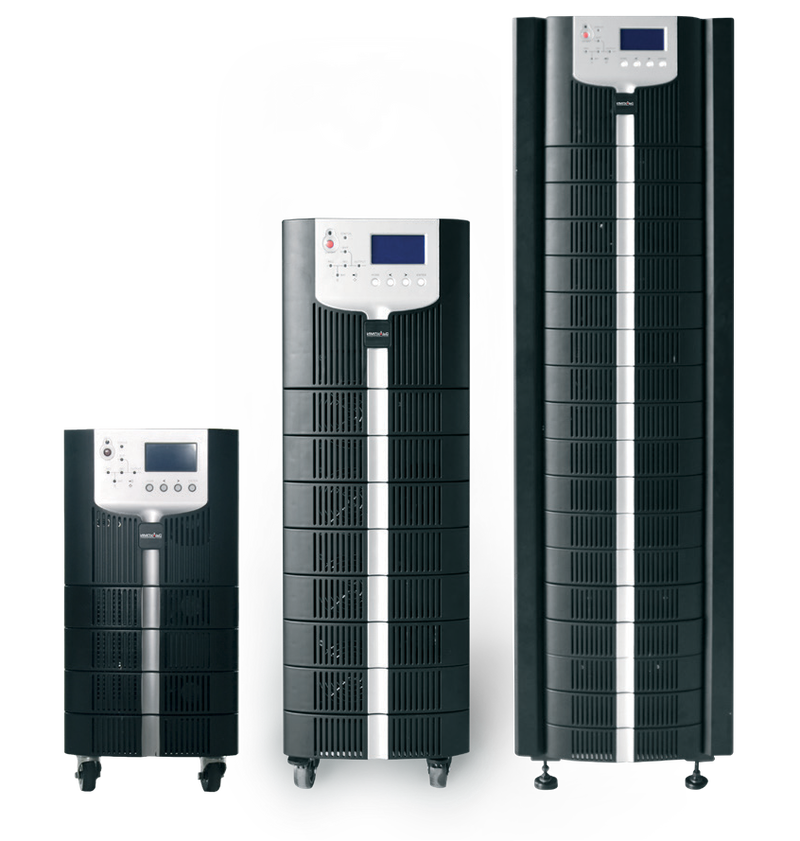

ИМПУЛЬС ФОРА 33 10-40 кВА

Область применения

ЦОД и серверное оборудование
Телекоммуникационное
АСУ ТП
Периферийное
Медицинское и диагностическое оборудование
оборудование и оборудование связи
оборудование Рабочие станции

Преимущества

Высокая энергоэффективность, до 96%
Высокий входной коэффициент мощности, >0.99
Искажения входного тока, THDi<4%
Многоуровневая защита: Защита от перегрева (8 температурных сенсоров), Защита от пере- грузки, Защита АКБ от глубокого разряда, Кон- троль отказа вентиляторов охлаждения, Защита от короткого замыкания по выходу
«Холодный старт» (Запуск от АКБ)
Интеллектуальное управление зарядом АКБ, обе- спечивающее максимальный срок службы батарей
Четыре встроенных автоматических выклю- чателя, обеспечивающих полную защиту при возникновении аварийных ситуаций
Параллельное подключение до 8-ми ИБП
Дружественный интерфейс пользователя, ЖК-дисплей высокого разрешения

Технические характеристики

ВХОД
МОДЕЛЬ		ФОРА 3310 ФОРА 3310 Н	ФОРА 3315 ФОРА 3315 Н	ФОРА 3320 ФОРА 3320 Н	ФОРА 3330 ФОРА 3330 Н	ФОРА 3340 ФОРА 3340 Н
Мощность, кВА/кВт		10 / 10	15 / 15	20 / 18	30 / 27	40 / 36
Раздельный ввод выпрямителя и байпаса		Стандартно
Входная сеть		3L + N + PE, 380В/400В/415В
Диапазон входных напряжений		~304÷478В, при полной нагрузке; Минимальное входное напряжение ~228÷304В, линейная зависимость снижения выходной мощности, соответствующая минимальному входному напряжению
Номинальная частота		50/60Гц
Диапазон входной частоты		40÷70Гц
Входной коэф. мощности		>0.99
Искажения входного тока, THDi		<4% (100% линейная нагрузка)		<3% (100% линейная нагрузка)
БАЙПАС
Номинальное напряжение		~380/400/415В
Номинальная частота		50/60Гц
Диапазон входных напряжений		Настраивается, -40% ÷ +25%
Диапазон входной частоты		Настраивается, ±1Гц, ±3Гц, ±5Гц
Перегрузочная способность		125% без ограничения по времени; 130% – 10 мин.; 150% – 1 мин.
ВЫХОД
Номинальное напряжение		~380/400/415В
Стабильность напряжения		1% при сбалансированной нагрузке; 1.5% при несбалансированной нагрузке
Номинальная частота		50/60Гц
Стабильность частоты		0.1%
Выходной коэф. мощности		1		0.9
Искажения напряжения, THDu		<1%, при линейной нагрузке; <5.5%, при нелинейной нагрузке
Крест-фактор		3:1
Перегрузочная способность		110% – 60 мин.; 125% – 10 мин.; 150% – 1 мин.; >150% – 200 мсек.
БАТАРЕИ
Напряжение		±240В
Тип АКБ		7Ач или 9Ач, 12В		12Ач, 12В		12Ач, 12В
Кол-во АКБ в линейке		40шт (Настраивается, 32/34/36/38/40/42/44)
Пульсации напряжения		±1%
Мощность зарядного устройства		до 20% от выходной (активной) мощности ИБП
Холодный старт		Опционально
ОБЩИЕ ХАРАКТЕРИСТИКИ
Эффективность	Работа от сети	95.0%				96.0%
	ECO режим	98.0%
	Работа от АКБ	95.0%				96.0%
Панель управления и индикации		ЖК-экран + светодиодные индикаторы + клавиши управления
Степень защиты		IP 20
Коммуникационные интерфейсы		Стандартно – RS232, RS485; опционально – Карта SNMP, Комплект параллельной работы, USB, Программируемые сухие контакты
Температура		Рабочая температура: 0÷40 °С, Температура хранения: -40÷70 °С
Относительная влажность		0÷95%, без конденсации
Высота над уровнем моря		<1000м. При установке на высоте от 1000 до 2000м, выходная мощность снижается на 1% для каждых 100м.
Уровень шума (1 метр)		55dB при 50% нагрузке
Стандарты		Безопасность: IEC/EN 62040-1-1 EMC: IEC/EN 62040-2 Эффективность: IEC/EN 62040-3
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Масса (кг)		51.5*		89*		140*
Масса (кг)		31		50	52	61
Габариты ШхГхВ (мм)		250х840х715	250х840х715	350х738х1335	350х738х1335	500х840х1400
Габариты ШхГхВ (мм)		250х660х530	250x660x530	250x680x770	250x680x770	250x836x770

Варианты комплектации

Артикул	Название	Ширина, мм	Глубина, мм	Высота, мм	Вес, кг
FA60201	ИБП ФОРА 6000	190	426	705	60
FA10301	ИБП ФОРА 10000	190	485	705	60
FA60202	ИБП ФОРА Н 6000	190	426	336	14
FA10302	ИБП ФОРА Н 10000	190	485	336	16
FA15302	ИБП ФОРА Н 15000	190	485	480	33
FA20302	ИБП ФОРА Н 20000	190	485	480	33
FACHG24	Внешнее зарядное устройство 24А для ИБП ФОРA Н, 6-20кВА	190	426	705	15
FA10312	ИБП ФОРА 3110	190	485	336	22
FA15312	ИБП ФОРА 3115	190	485	480	33
FA20312	ИБП ФОРА 3120	190	485	480	33
FA40312	ИБП ФОРА 3140	600	980	950	170
FA10331	ИБП ФОРА 3310	250	840	715	153
FA10332	ИБП ФОРА Н 3310	250	660	530	31
FA10333	ИБП ФОРА ТР 3310	350	738	1335	200
FA15331	ИБП ФОРА 3315	250	840	715	153
FA15332	ИБП ФОРА Н 3315	250	660	530	31
FA20331	ИБП ФОРА 3320	350	738	1335	89
FA20332	ИБП ФОРА Н 3320	250	680	770	50
FA20333	ИБП ФОРА ТР 3320	350	738	1335	220
FA30331	ИБП ФОРА 3330	350	738	1335	89
FA30332	ИБП ФОРА Н 3330	250	680	770	52
FA30333	ИБП ФОРА ТР 3330	350	738	1335	240
FA40331	ИБП ФОРА 3340	500	840	1400	140
FA40332	ИБП ФОРА Н 3340	250	836	770	61
FA40333	ИБП ФОРА ТР 3340	500	840	1400	240
FA60331	ИБП ФОРА 3360	600	980	950	170
FA80331	ИБП ФОРА 3380	600	980	1150	210
FA90331	ИБП ФОРА 3390	600	980	1400	231
FA10431	ИБП ФОРА 33100	600	980	1150	210
FA12431	ИБП ФОРА 33120	600	980	1400	266
FA15431	ИБП ФОРА 33150	650	960	1600	305
CNDL802	Карта SNMP DL802	-	-	-	-
CNDL802S	Карта SNMP DL802S	-	-	-	-
CNDA807	Карта SNMP DA807	-	-	-	-
CNNFL3USB	Датчик NetFeeler 3 USB	-	-	-	-
CNNFM3	Датчик NetFeeler 3 Mini	-	-	-	-
CNAS400USB	Внешний блок сухих контактов AS400 USB	-	-	-	-
CNRLFD01	Карта "сухих" контактов для ИБП ФОРВАРД/ФОРА 11/31, 6-20кВА, клеммы	-	-	-	-
CNRLFD02	Карта "сухих" контактов для ИБПФОРВАРД/ФОРА 11/31, 6-20кВА, DB9	-	-	-	-
CNPRFD01	Комплект параллельной работы для ИБП ФОРВАРД/ФОРА 11/31, 6-20кВА	-	-	-	-
CNRLFA01	Карта "сухих" контактов для ИБП ФОРА 33 10-15кВА	-	-	-	-
CNRLFA02	Карта "сухих" контактов для ИБП ФОРА 33 20-30кВА	-	-	-	-
CNRFFA03	Карта "сухих" контактов для ИБП ФОРА 31/33 40кВА	-	-	-	-
CNPRFA01	Комплект параллельной работы для ИБП ФОРА 33 10-15кВА	-	-	-	-
CNPRFA02	Комплект параллельной работы для ИБП ФОРА 33 20-30кВА	-	-	-	-
CNPRFA03	Комплект параллельной работы для ИБП ФОРА 31/33 40кВА, ФОРВАРД 33	-	-	-	-
CNMTPAR	Комплект параллельной работы для ИБП ФОРА 33 60-150кВА	-	-	-	-
CNMTMIT	Датчик температуры АКБ для ИБП ФОРВАРД 33/ФОРА 33/МОДУЛЬ/МУЛЬТИПЛЕКС	-	-	-	-
OPFD001	Комплект шин 31 для ИБП ФОРВАРД 3315/3325	-	-	-	-
CNRMMF	Панель удаленной сигнализации и информации для ИБП ФОРА 33/МОДУЛЬ/МУЛЬТИПЛЕКС	-	-	-	-
CNSMMF	Модуль синхронизации для ИБП ФОРА 33 60-150кВА/МОДУЛЬ	-	-	-	-
OPTK001	Комплект для напольной установки ИБП ФОРВАРД 6000/10000 Н	-	-	-	-
OPTK002	Вставки для комплекта напольной установки ИБП ФОРАВРД 6000/10000	-	-	-	-
