Основные характеристики:
Бренд
EATON
Мощность
1 - 3 кВА
Назначение
Сетевое и серверное оборудование
Топология
online
Описание
Повышенная защита электропитания малых и средних ЦОД, ИТ-комнат и сетевого оборудования. Первый в своем классе ИБП с коэффициентом мощности, равным единице (ВА=Вт).

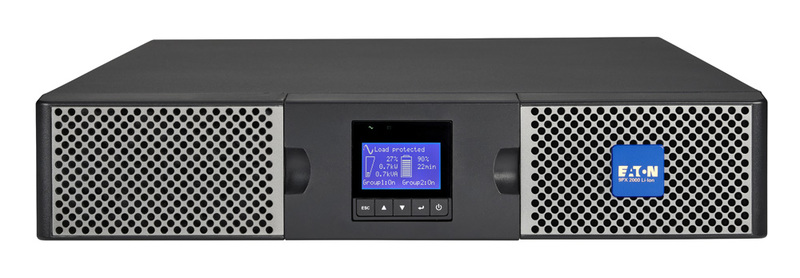

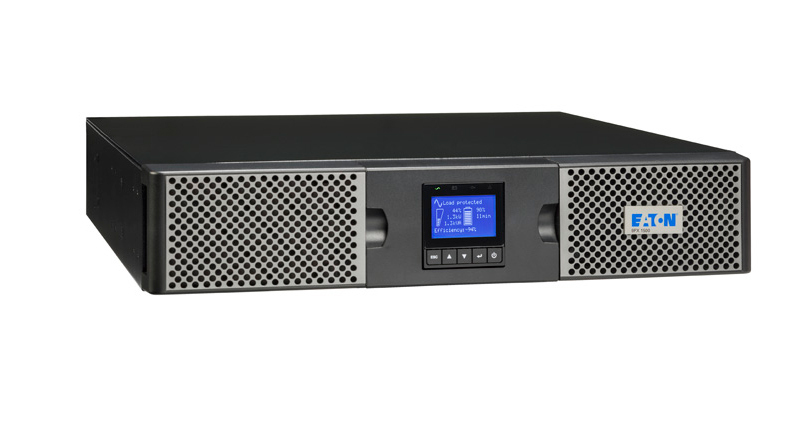

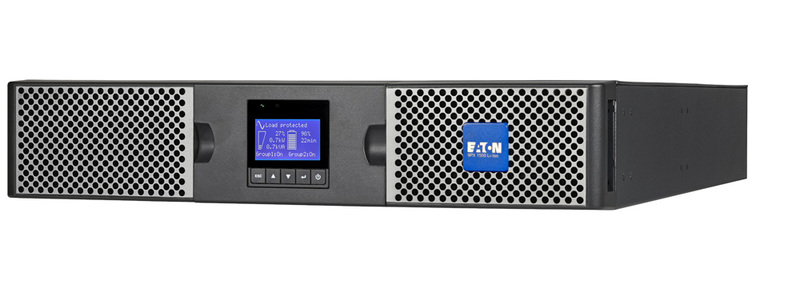

Eaton 9PX (1-3кВА)

Защита по доступной цене для серверов и сетевого оборудования

Производительность и эффективность

  • ИБП 9PX — первый в своем классе ИБП, обладающий коэффициентом мощности, равным единице (ВА = Вт). Он обеспечивает на 11 % большую мощность по сравнению с ИБП того же класса. Может питать больше серверов по сравнению с ИБП такой же номинальной мощности, но имеющим меньший коэффициент мощности.
  • Соответствуя стандарту Energy Star, ИБП 9PX обладает лучшим в своем классе КПД, что позволяет сокращать расходы на электроэнергию и охлаждение.
  • Топология с двойным преобразованием напряжения. ИБП Eaton 9PX обладает способностью постоянного мониторинга параметров работы силовой системы и регулирования напряжения и частоты.

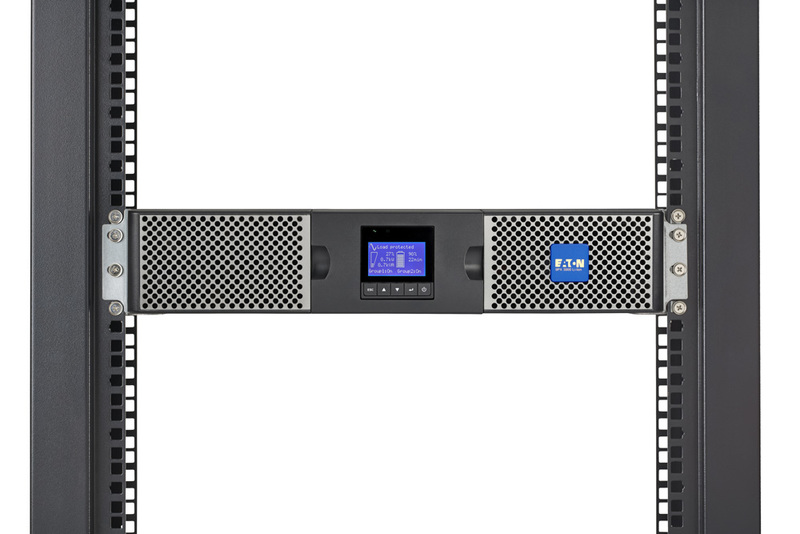

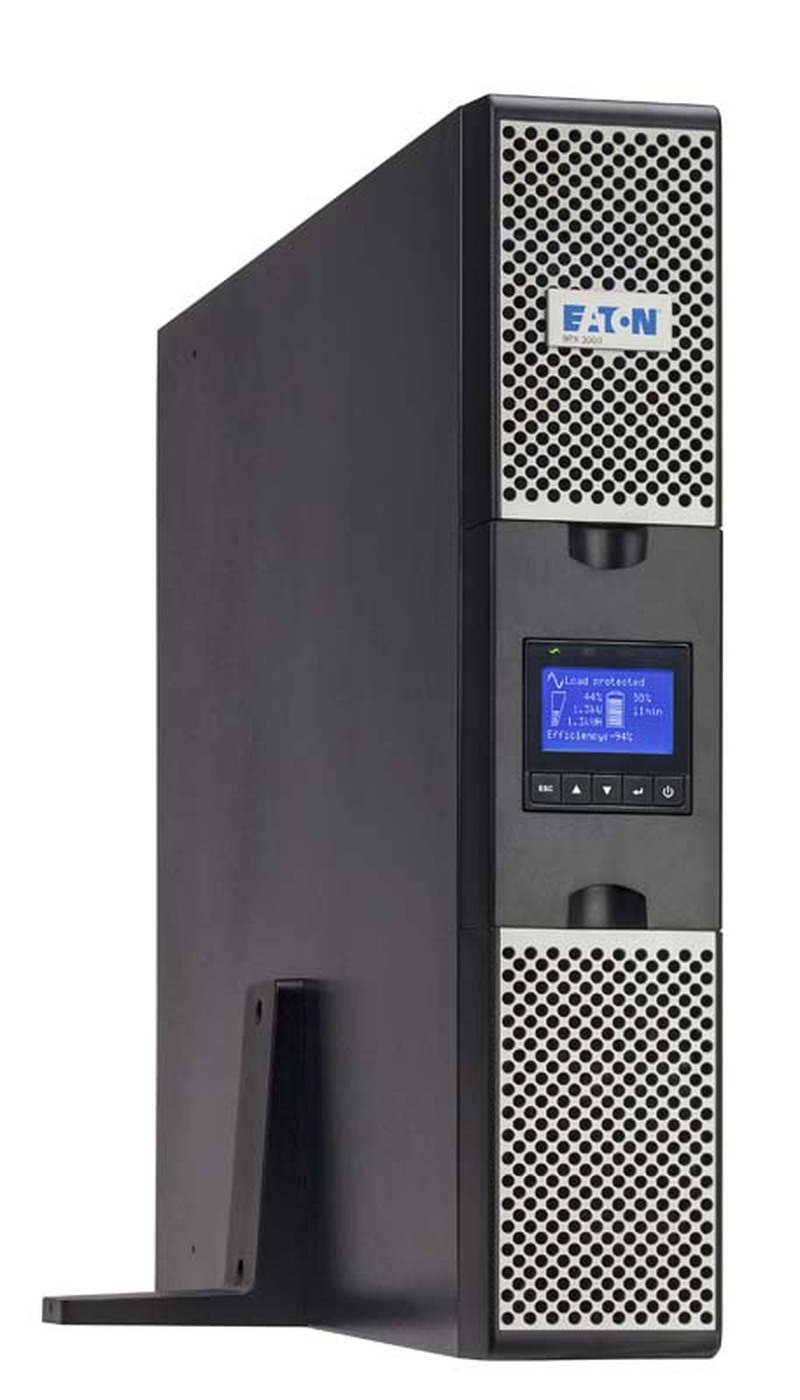

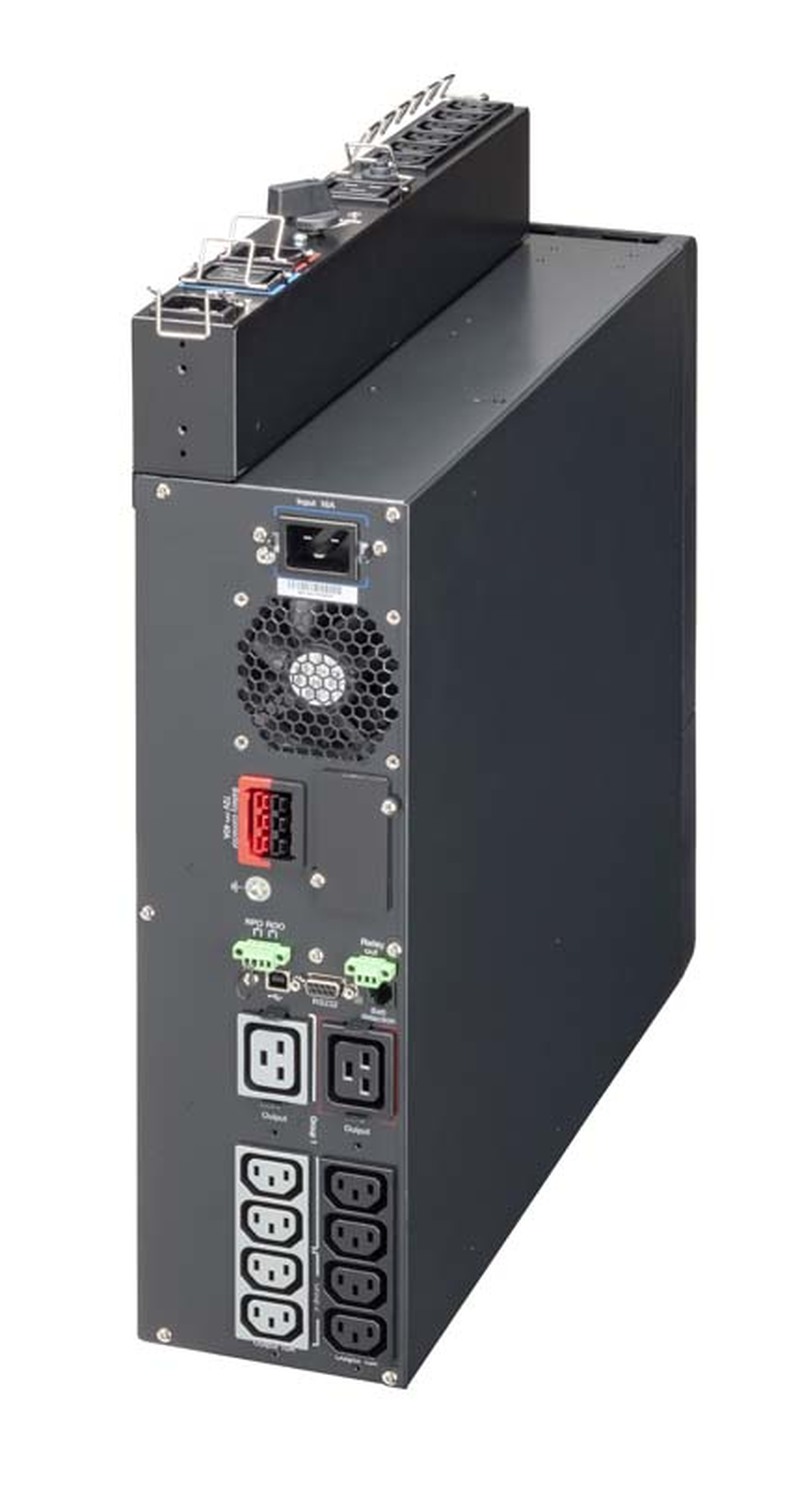

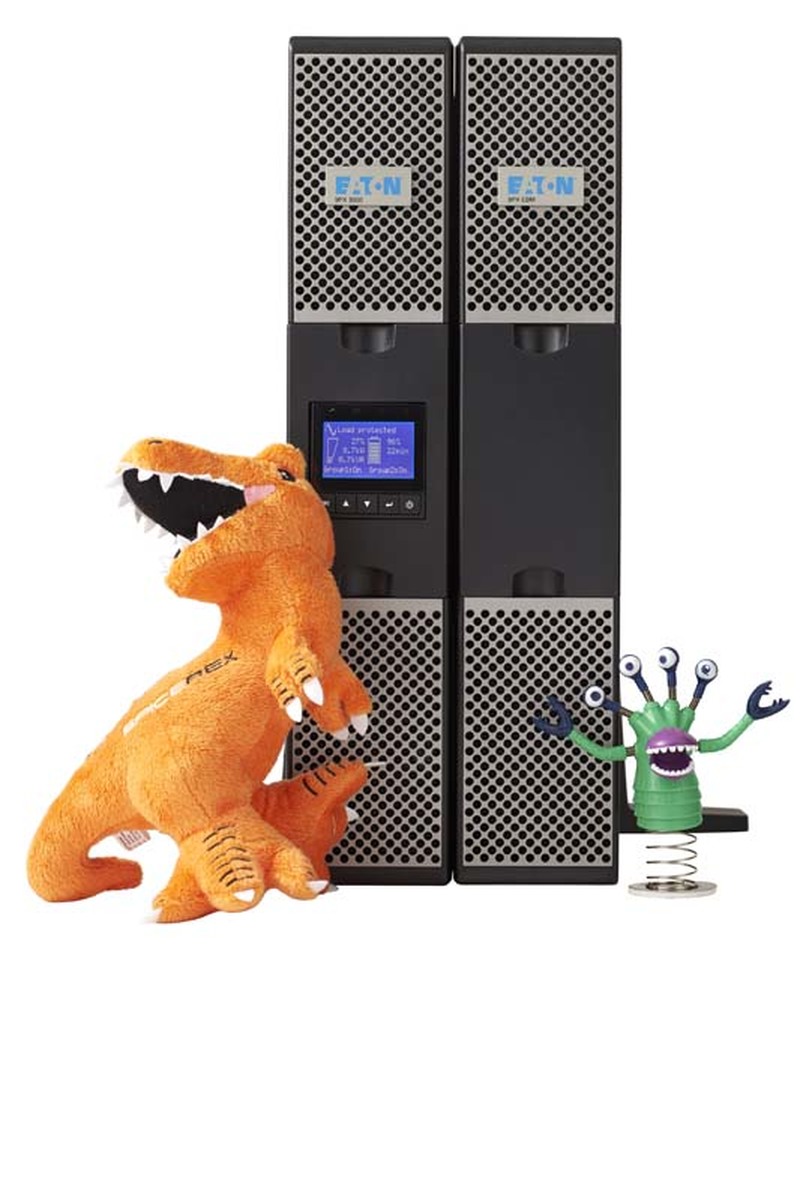

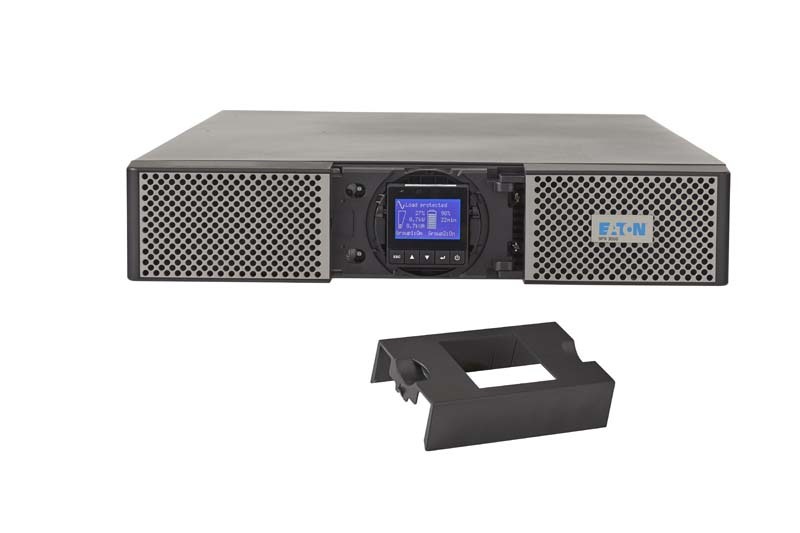

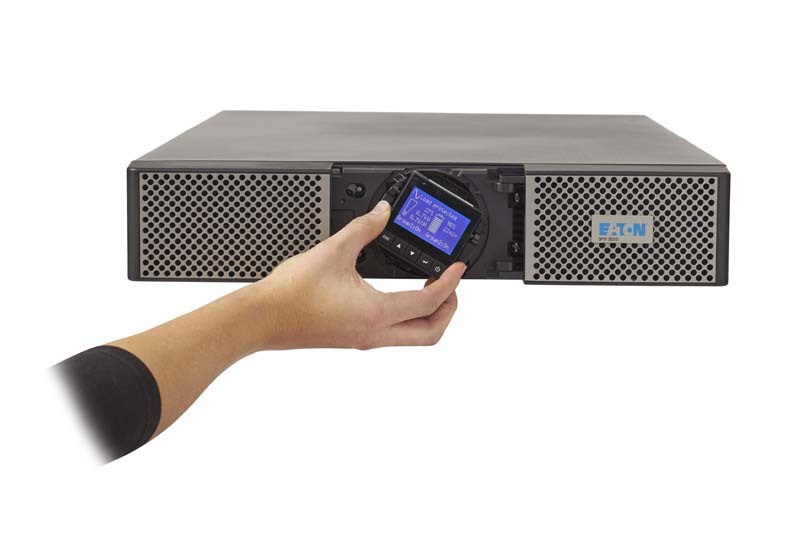

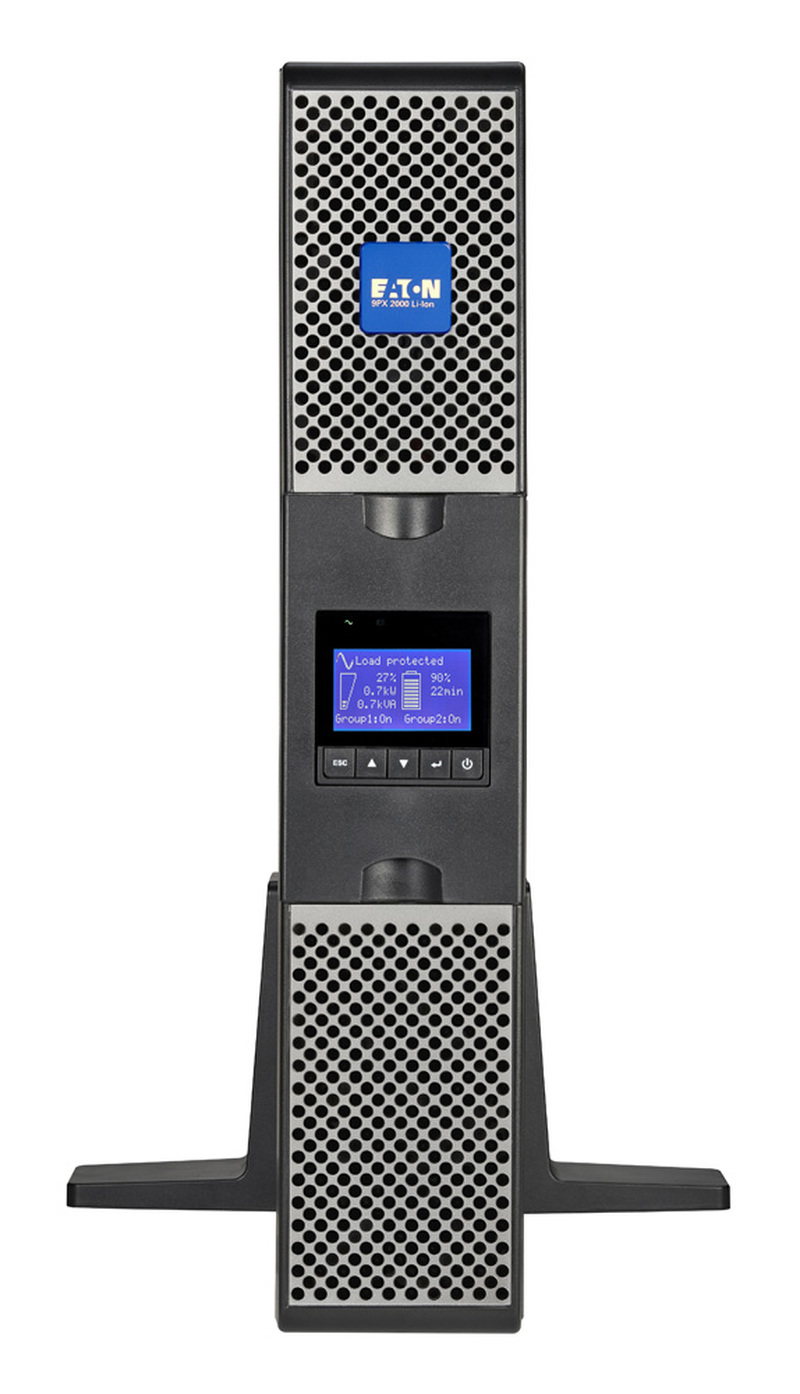

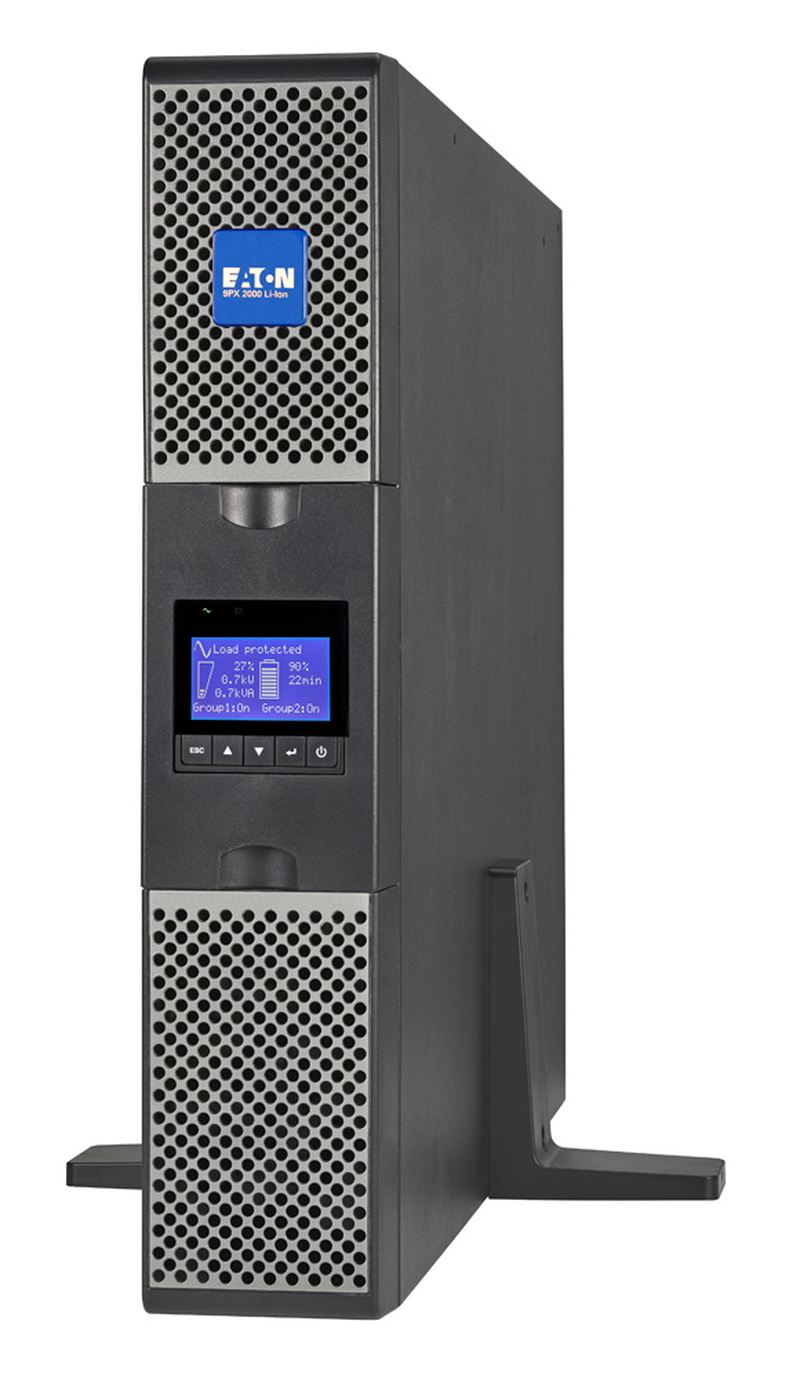

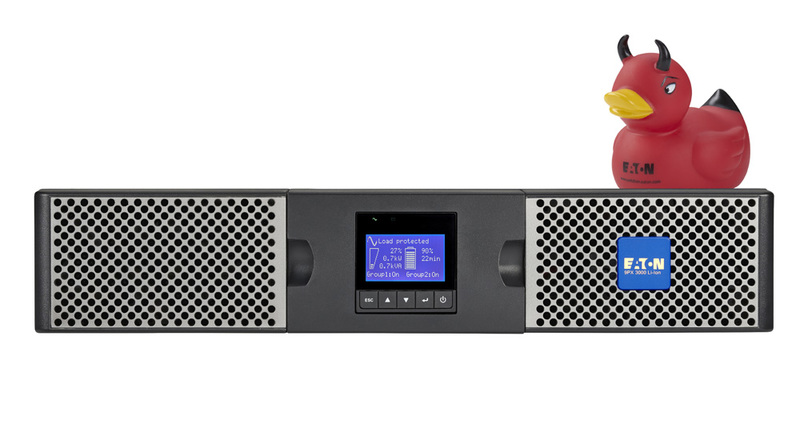

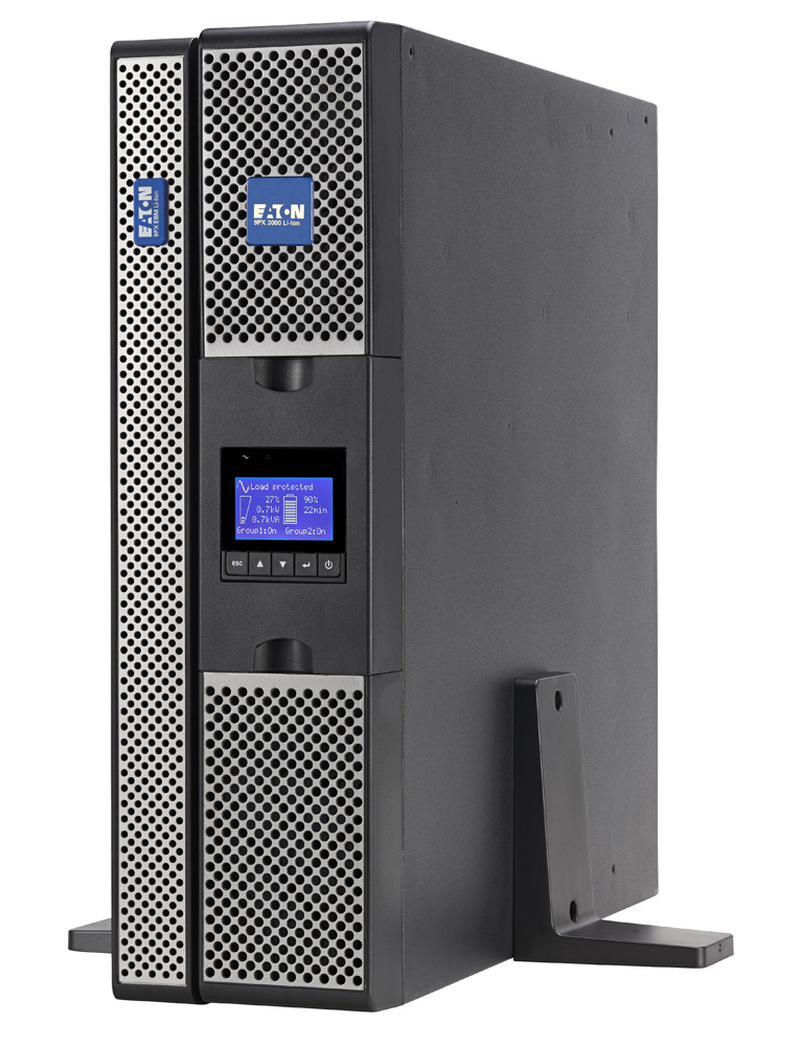

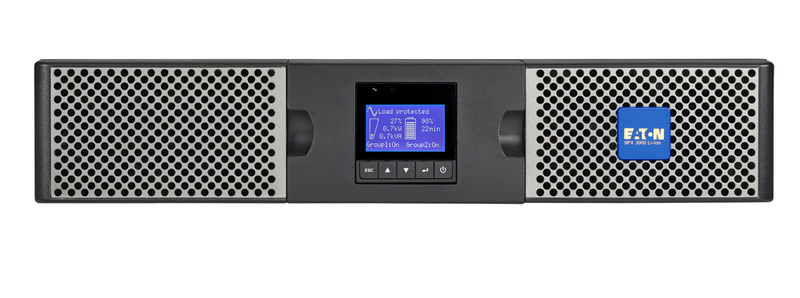

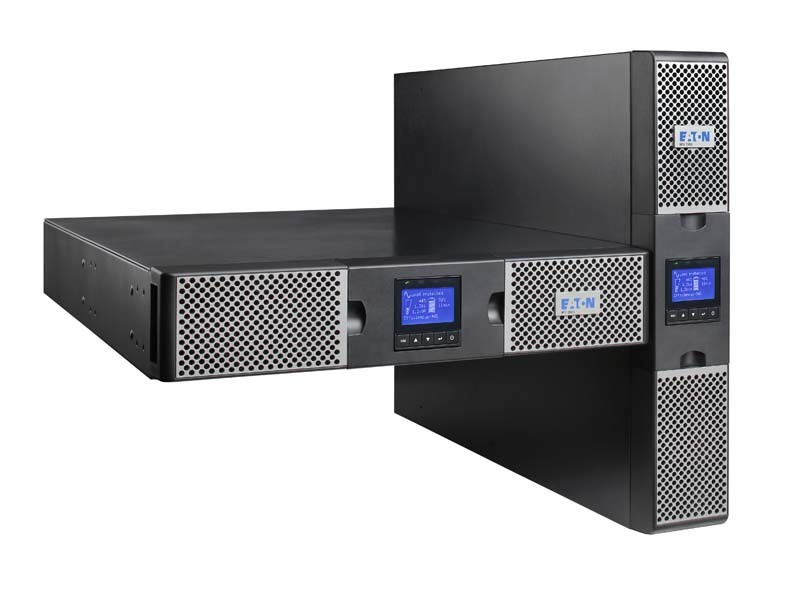

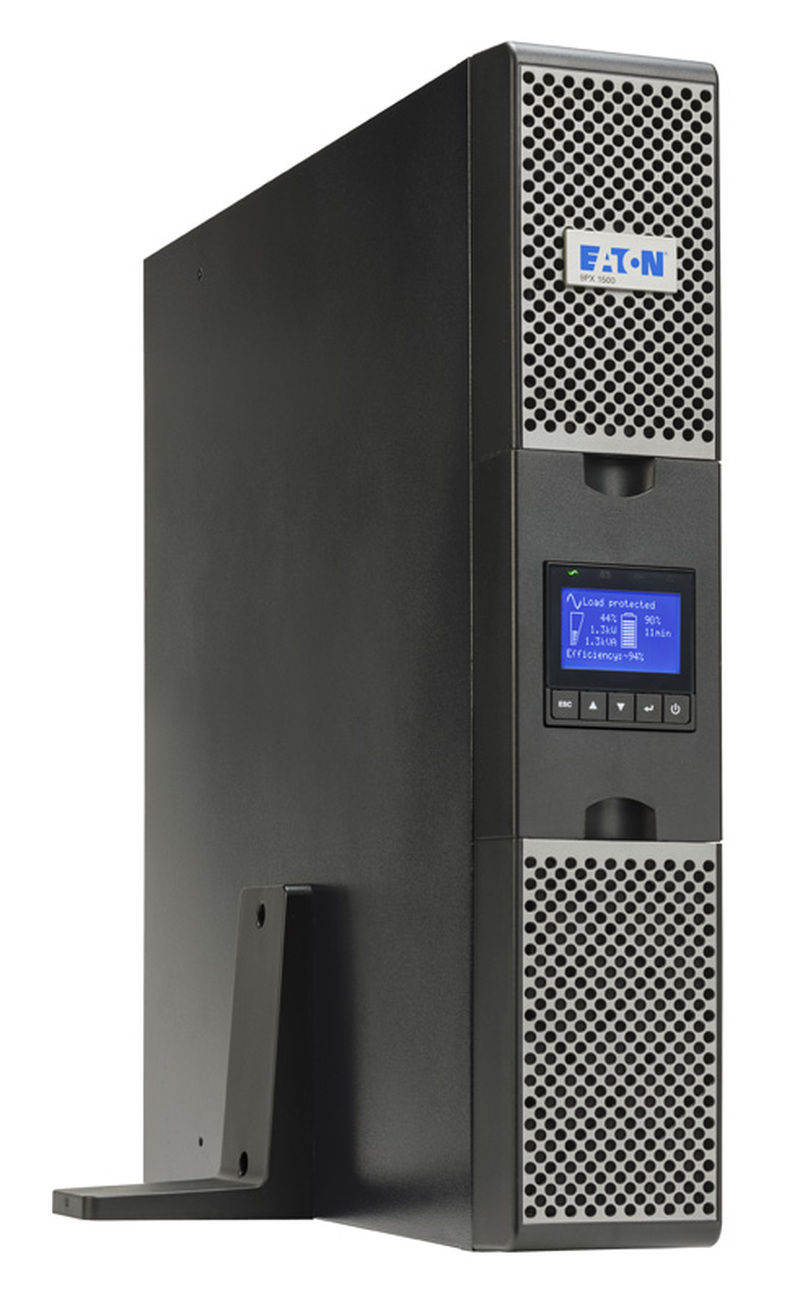

  • Универсальный форм-фактор «стойка/башня» делает 9PX наиболее компактным решением, позволяя ИБП размером 2U выдавать мощность до 3000 Вт.

Управляемость

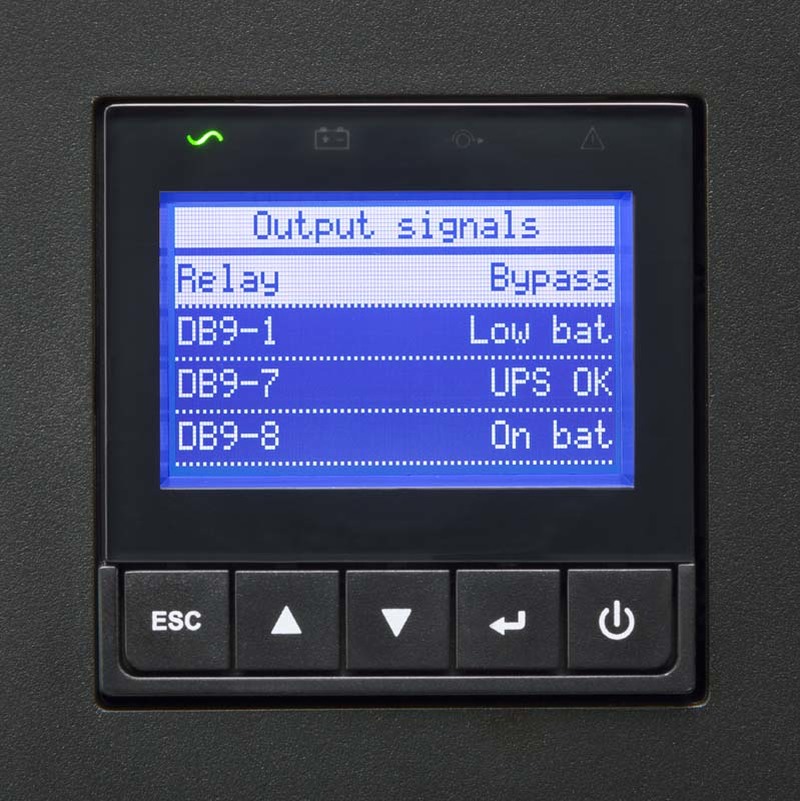

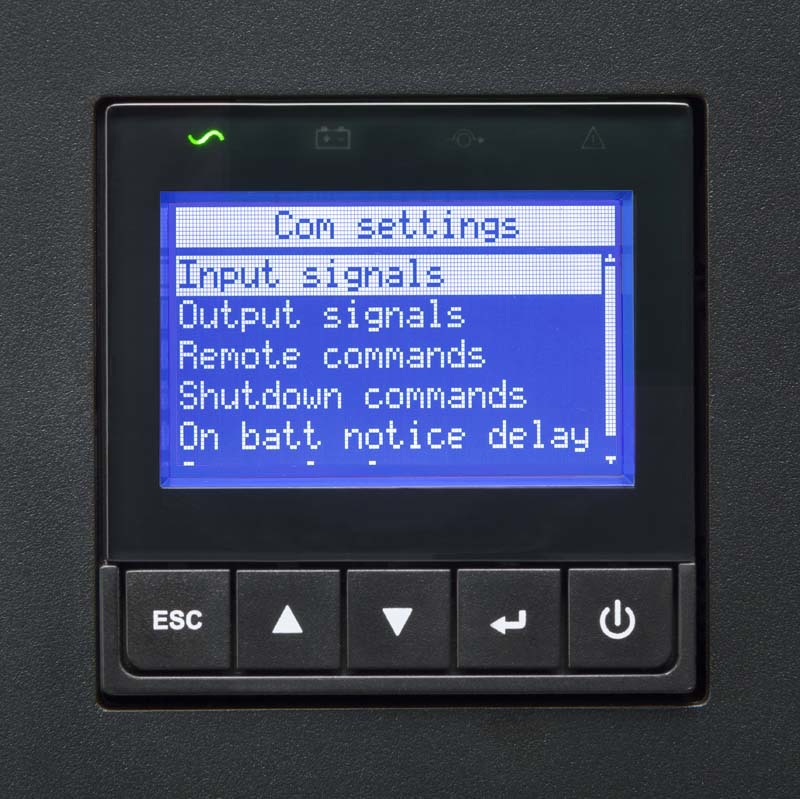

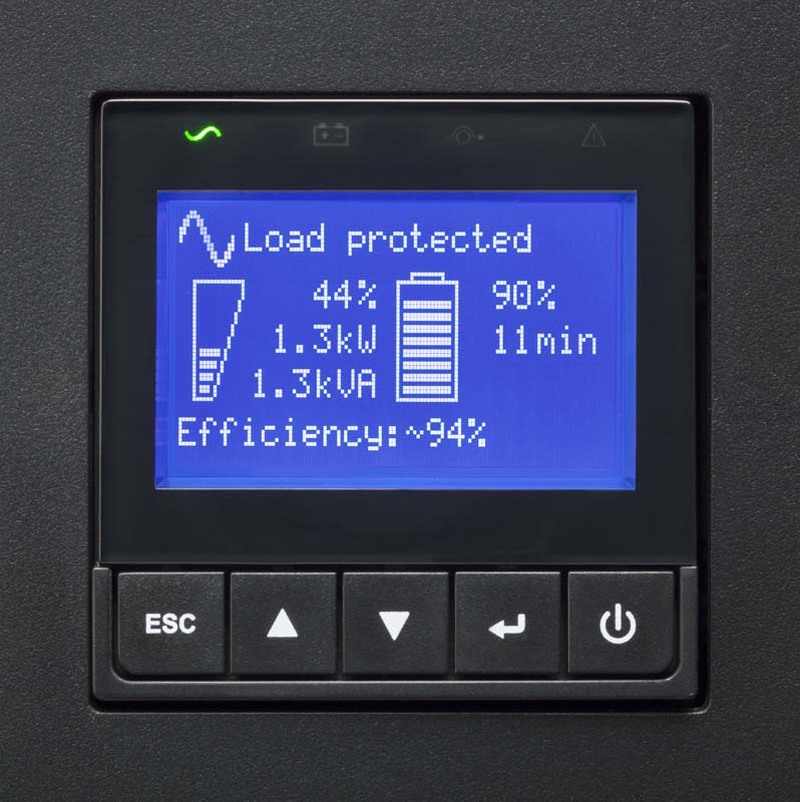

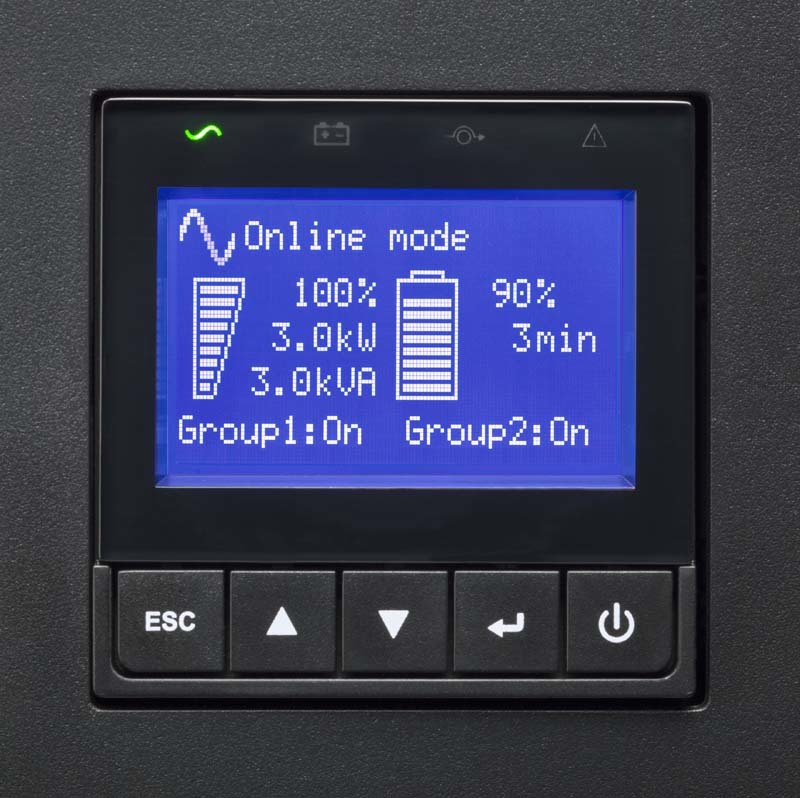

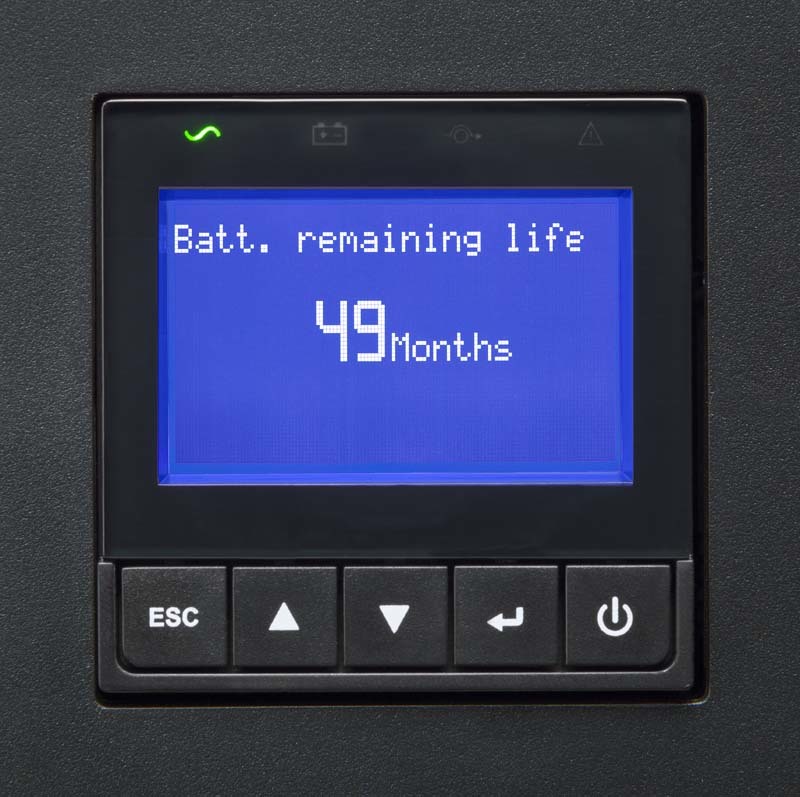

  • ИБП 9PX может измерять потребление электроэнергии непосредственно на контролируемых группах штепсельных розеток. Показания в киловатт-часах отображаются на ЖК-дисплее или на компьютере с программным обеспечением Eaton Intelligent Power®.
  • Сегментирование нагрузки позволяет определять неприоритетное оборудование, которое можно отключать для максимального продления времени питания от батарей для критически важной аппаратуры.
  • ИБП 9PX оборудован последовательным и USB- интерфейсами, а также гнездом для дополнительной коммуникационной карты. Программное обеспечение Eaton Intelligent Power® хорошо совместимо со всеми основными ПО виртуализации и облачными инструментами оркестровки.

Гибкость и надежность

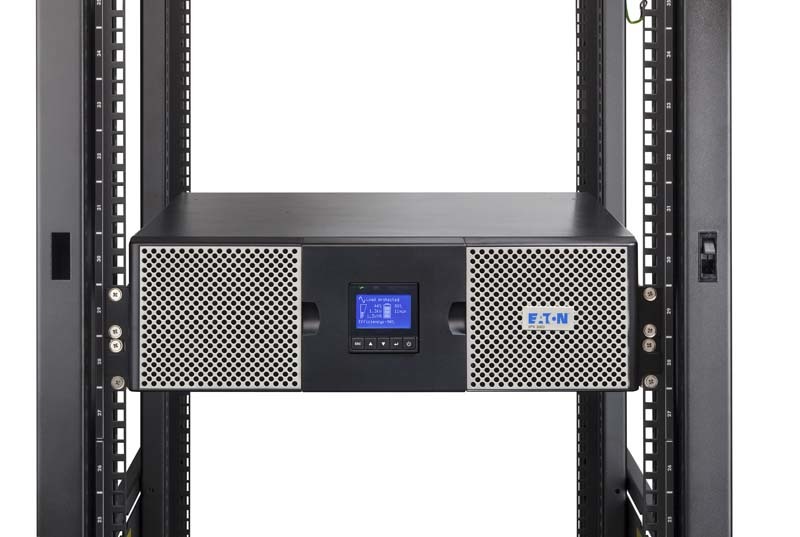

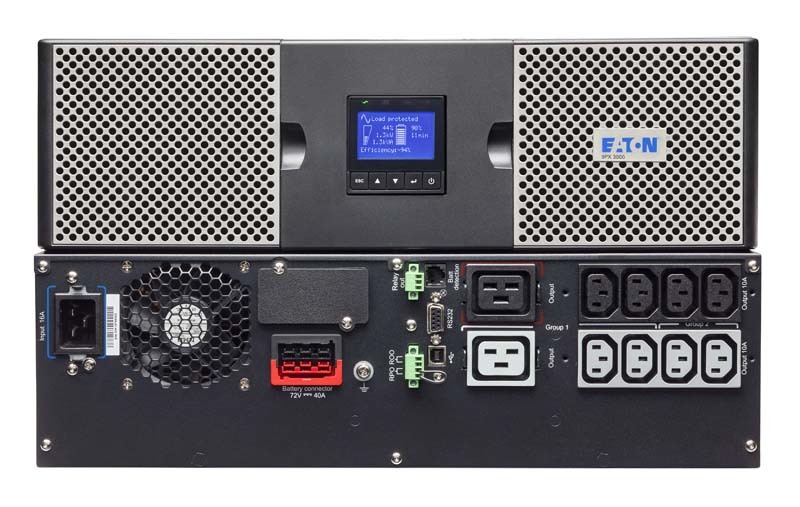

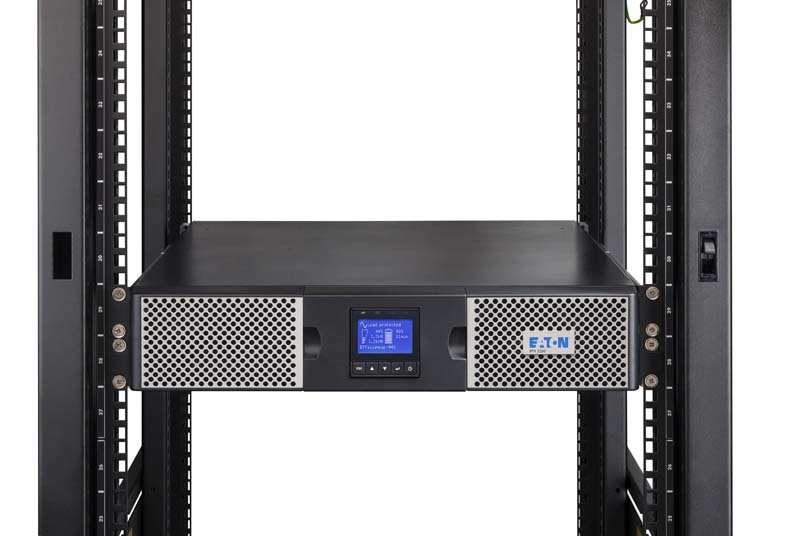

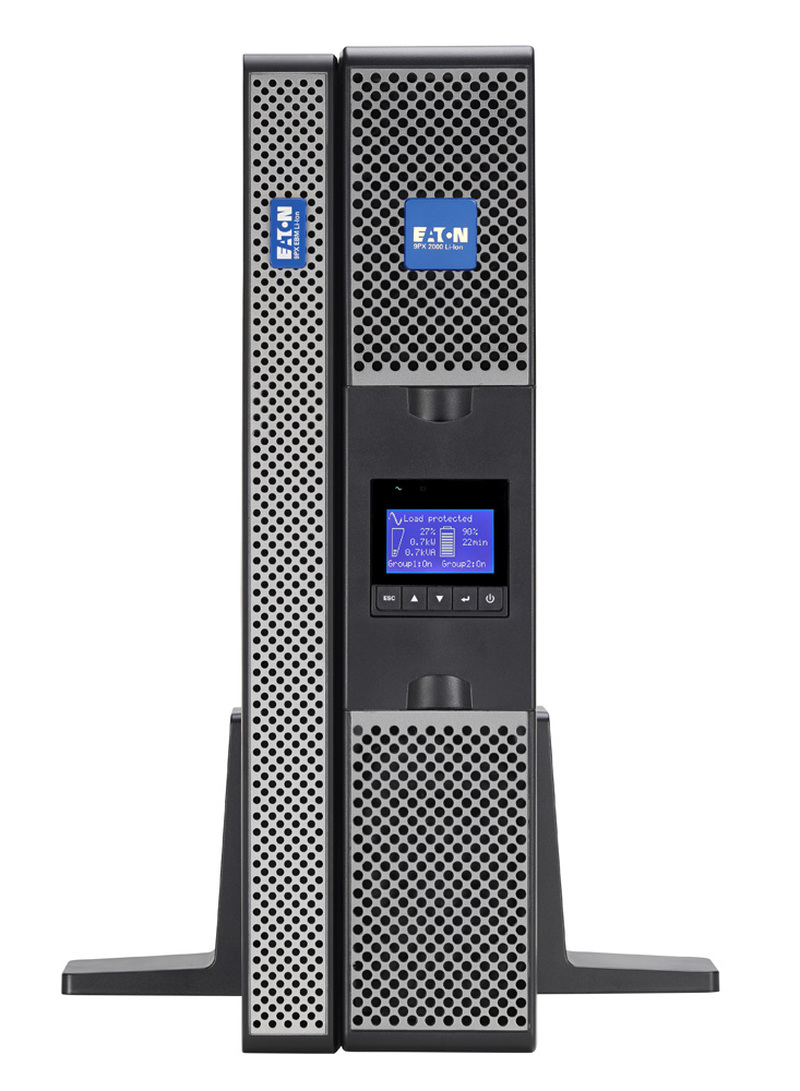

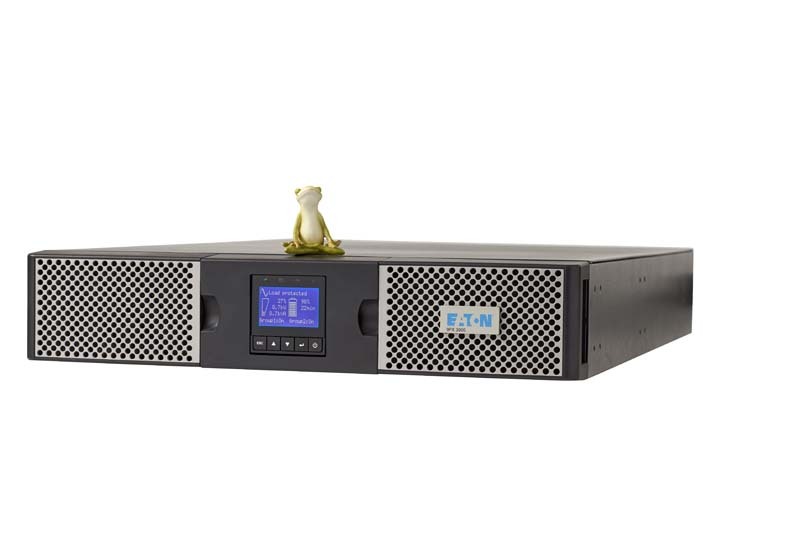

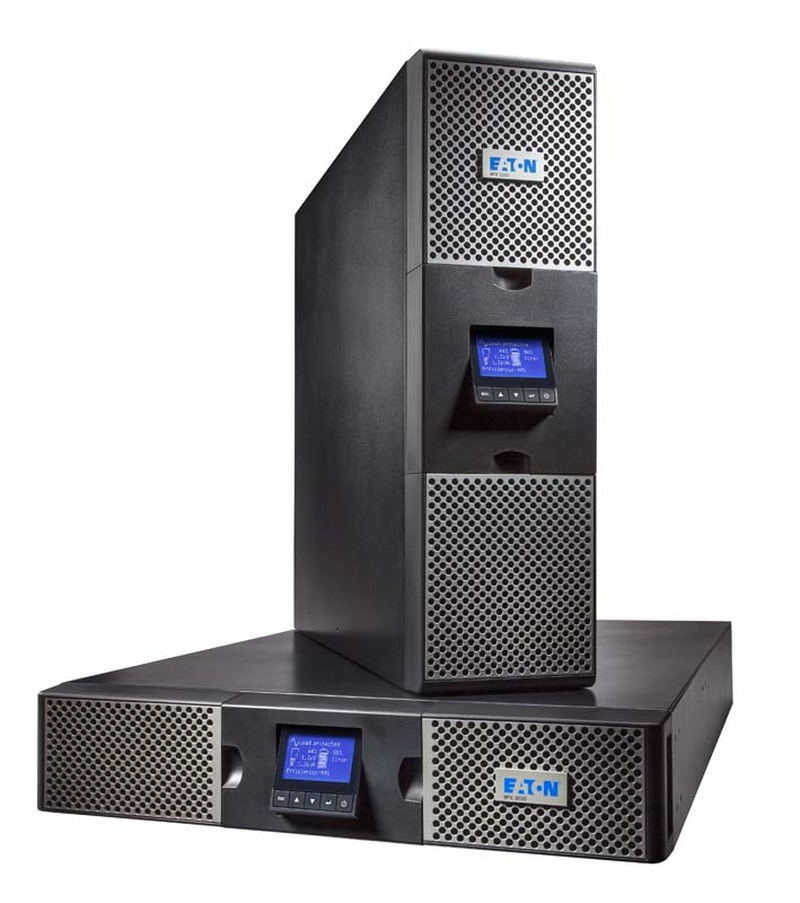

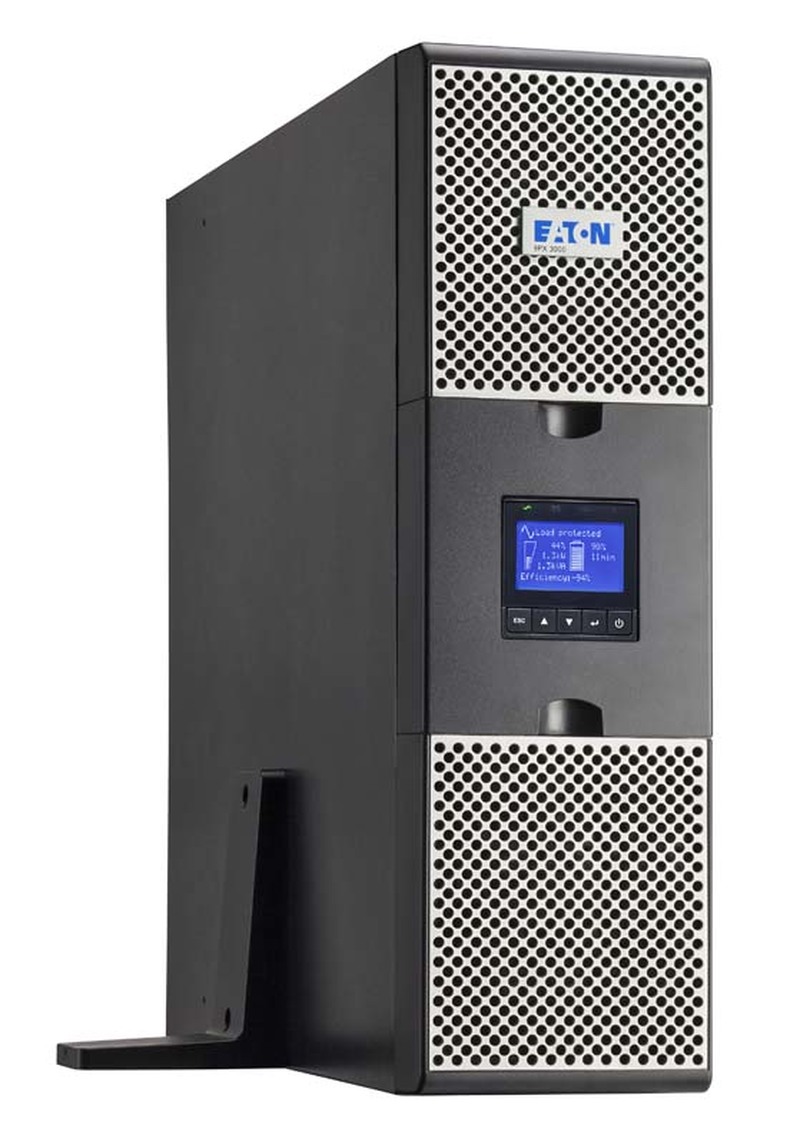

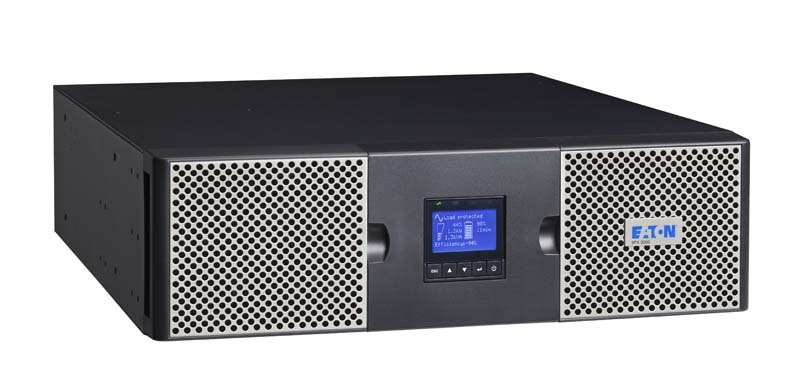

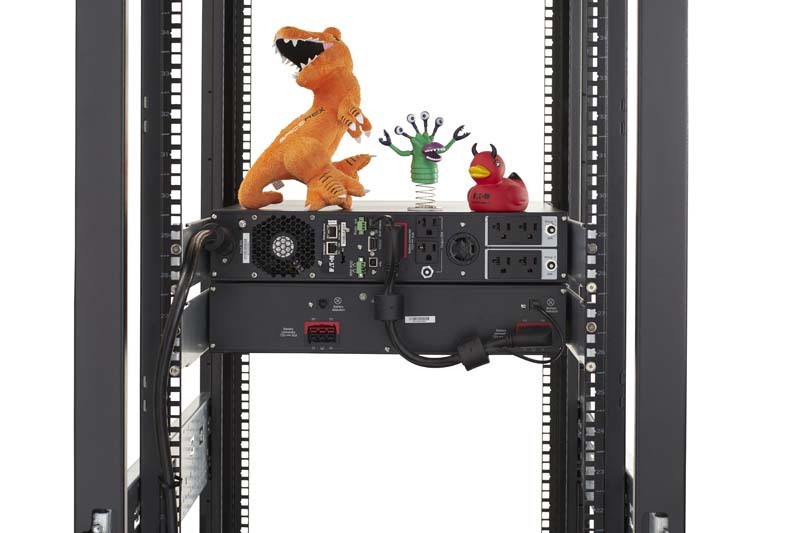

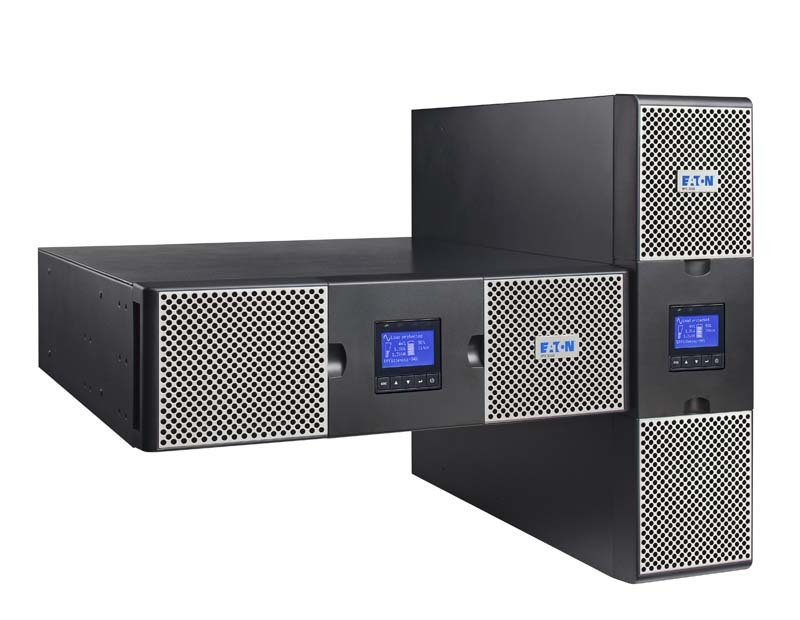

  • ИБП 9PX 2200 и 3000 доступны в конфигурации RT2U (оптимизирована для монтажа в стойку) или RT3U (для башенного монтажа или монтажа в стойку малой глубины), опоры и направляющие включены в комплект поставки всех моделей.

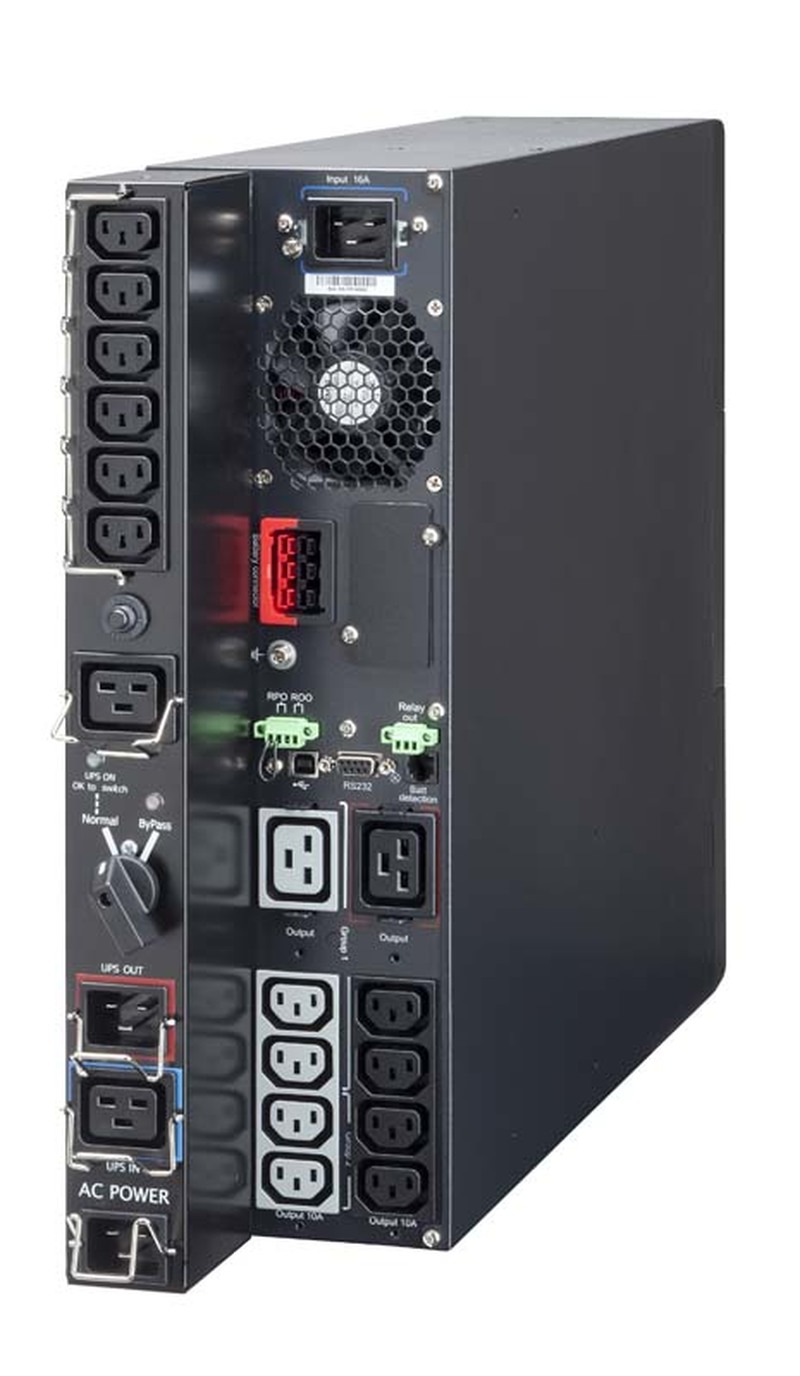

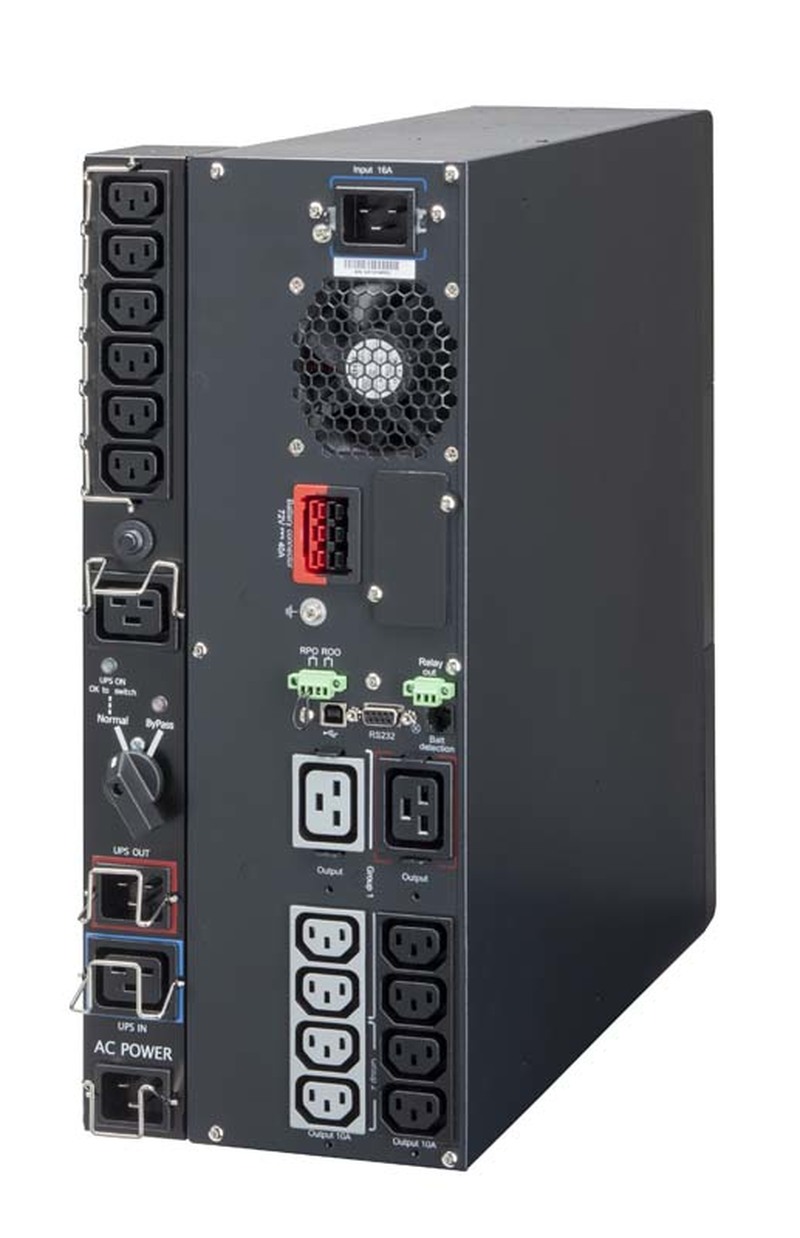

  • Встроенный байпас обеспечивает бесперебойную работу в случае внутренней неисправности. Также доступен сервисный байпас (входит в стандартную комплектацию исполнения HotSwap), позволяющий легко заменять ИБП.
  • Технология управления аккумуляторными батареями Eaton ABM® использует уникальный трехступенчатый алгоритм заряда, продлевающий срок службы батарей на 50 %.

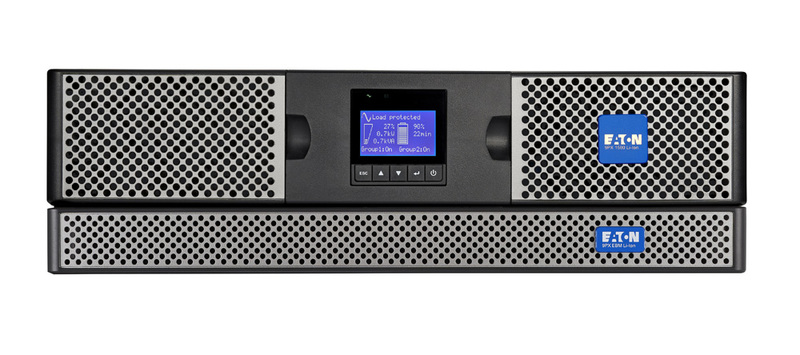

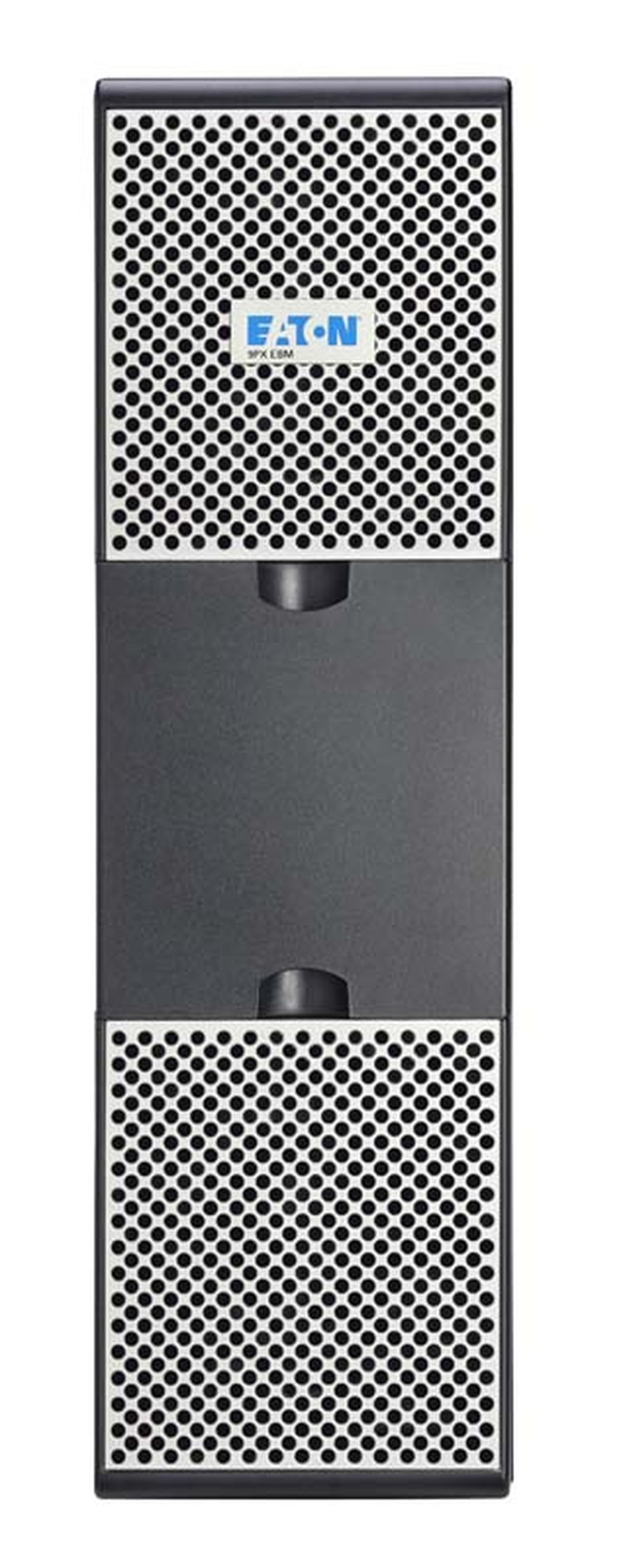

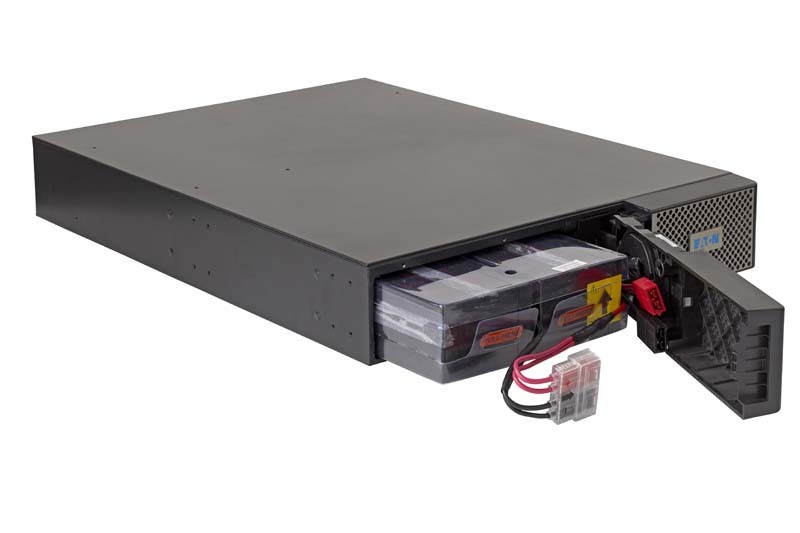

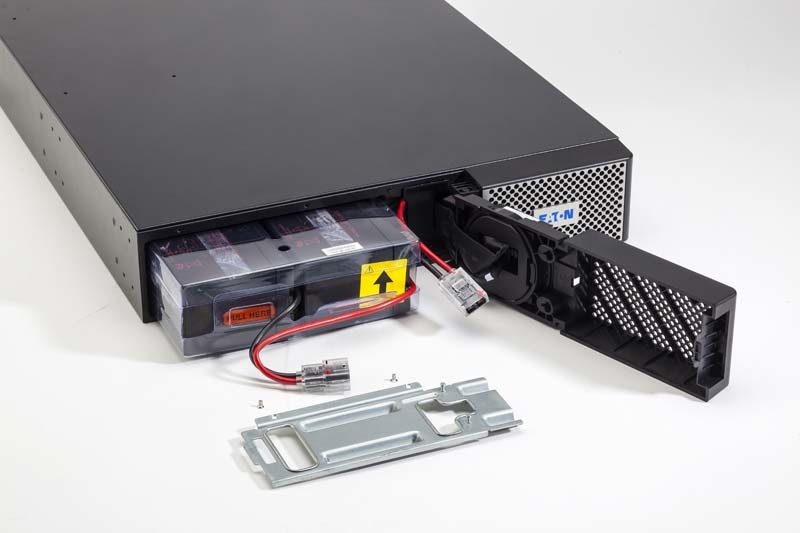

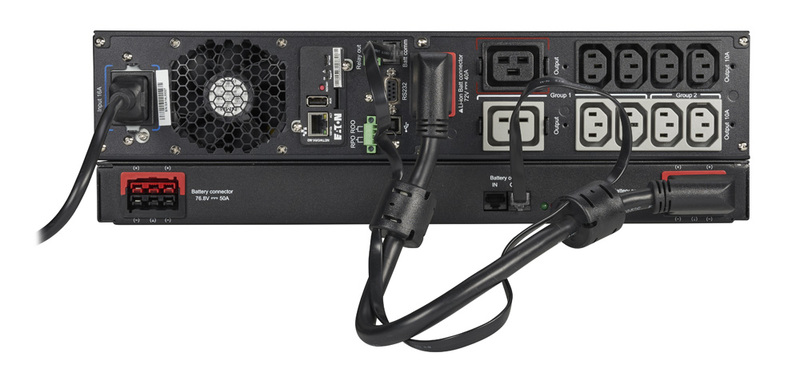

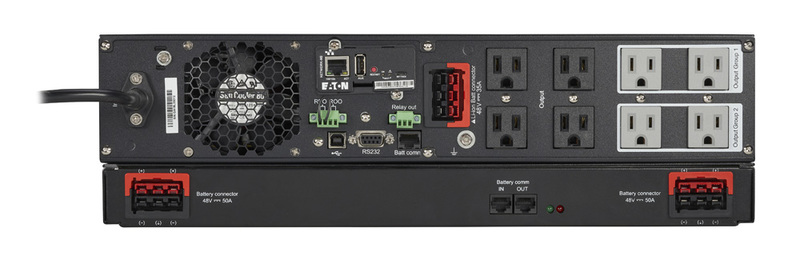

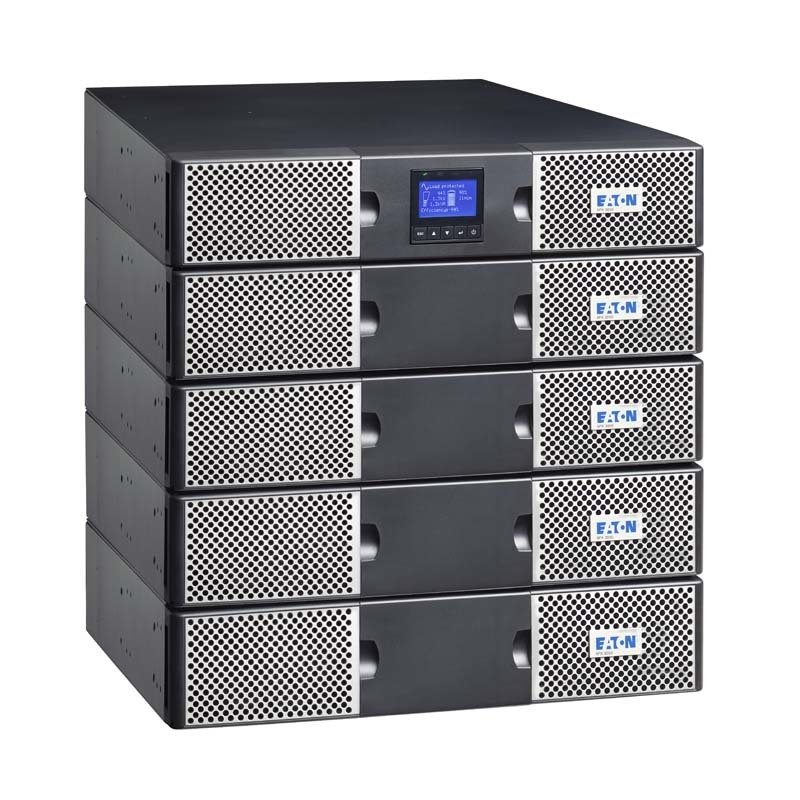

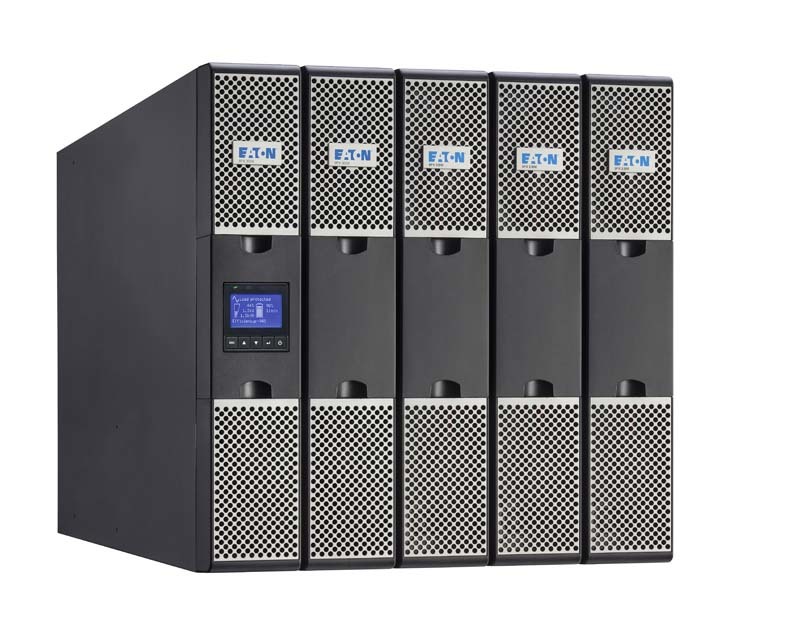

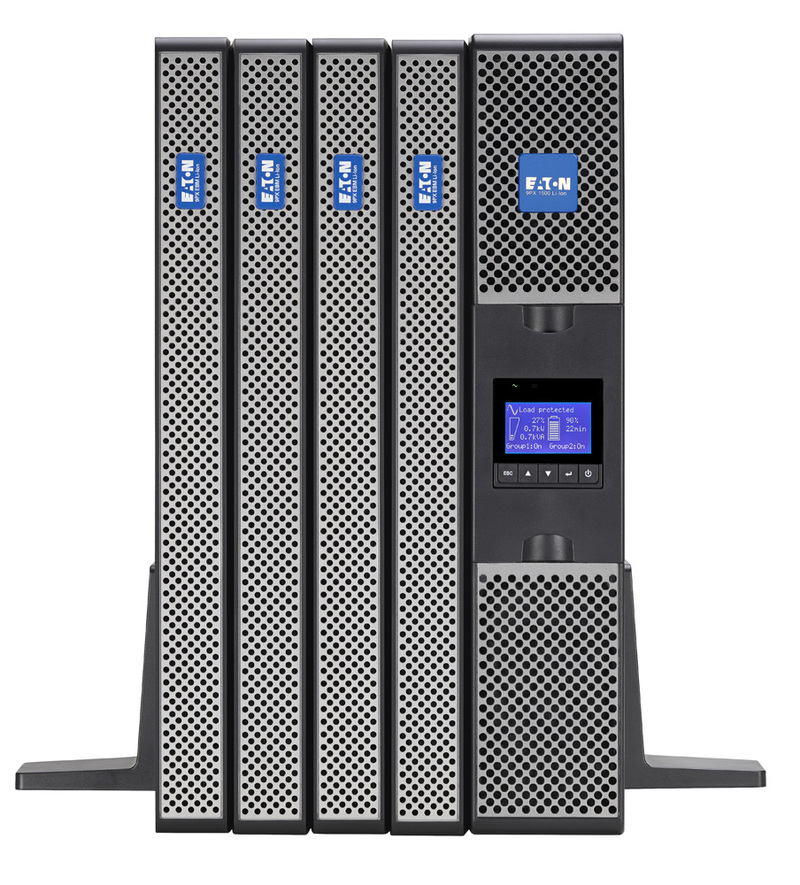

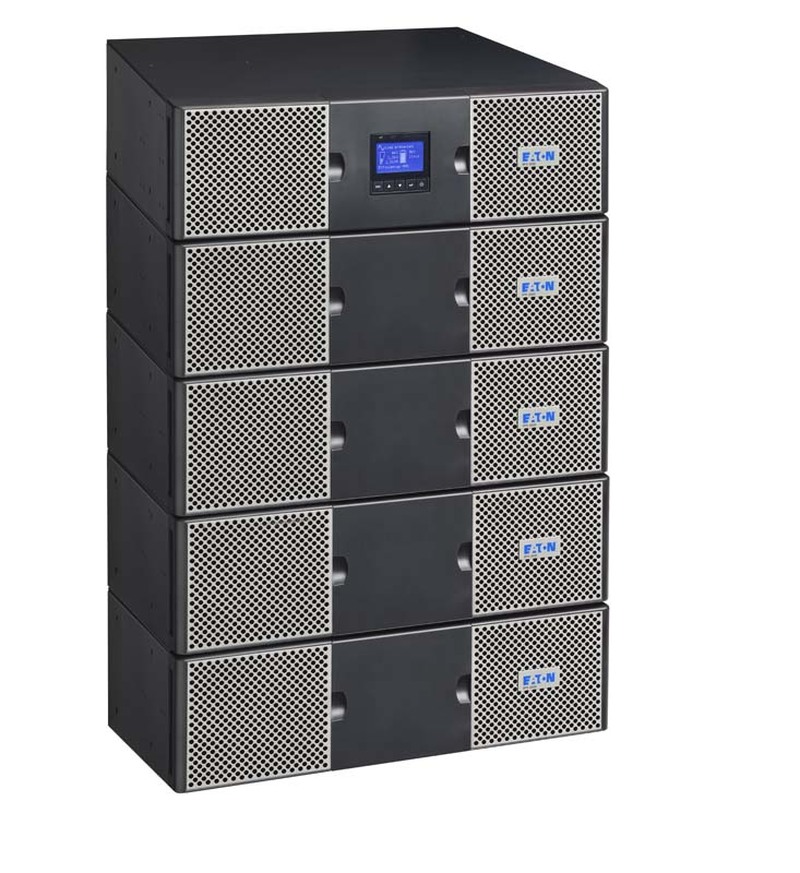

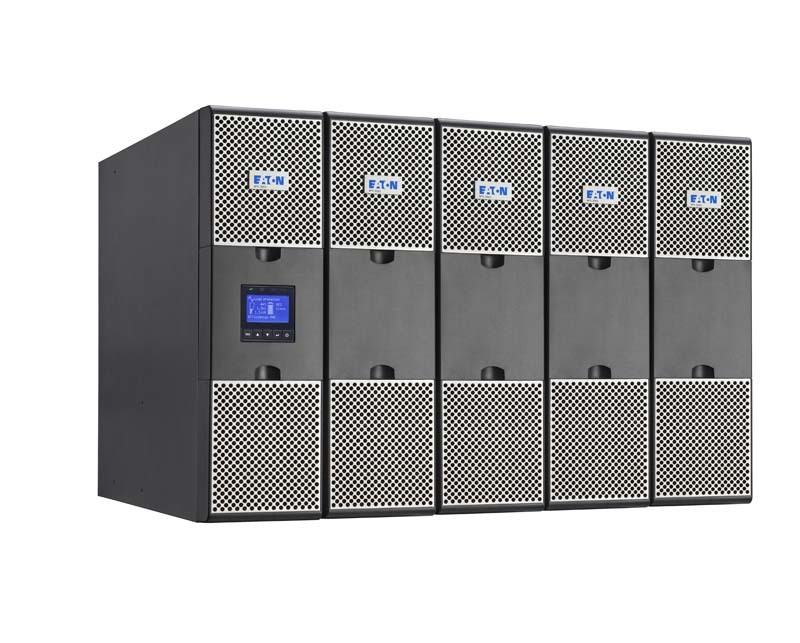

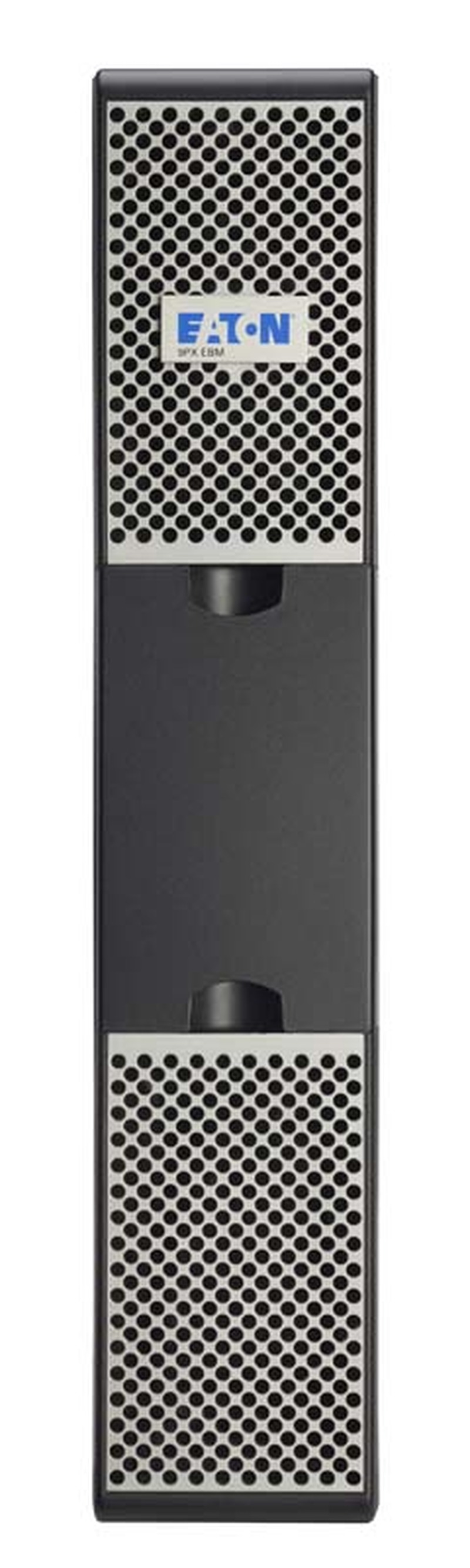

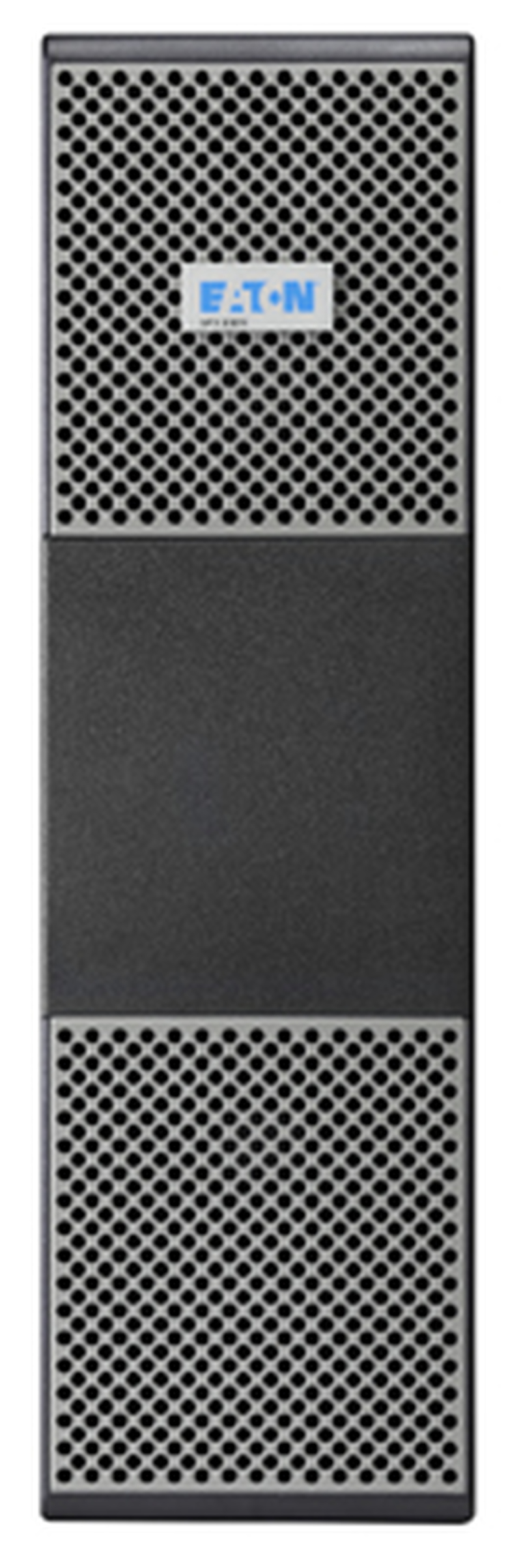

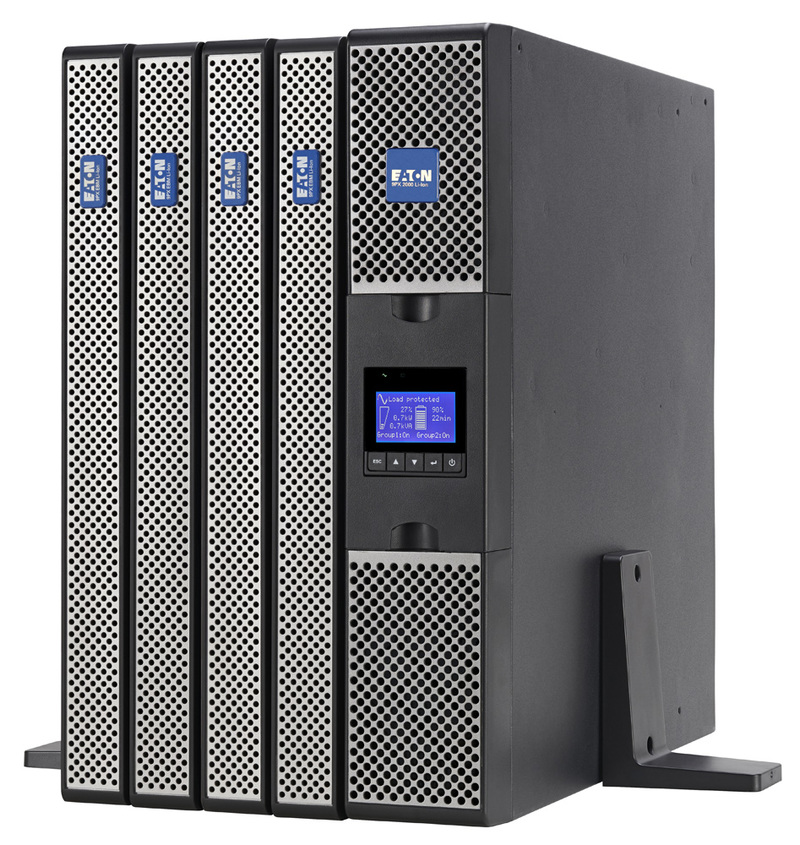

  • Существует возможность подключения до 4 модулей внешних батарей, поддерживающих замену в горячем режиме.

Оптимальный выбор для защиты

  • Малых и средних ЦОД
  • ИТ-аппаратуры, хранилищ данных, а также сетевого и телекоммуникационного оборудования
  • Объектов ИТ-инфраструктуры предприятий, медицинских учреждений

Технические характеристики

Технические характеристики 1000 1500 2200 3000ВА
Номинальная мощность (ВА/Вт) 1000ВА/1000Вт 1500ВА/1500Вт 2200ВА/2200Вт 3000ВА/3000Вт
Конфигурация RT2U («башня»/стойка 2U) RT2U («башня»/стойка 2U) и RT3U («башня»/стойка 3U)
Электрические характеристики
  Двойное online-преобразование частоты с системой коррекции коэффициента мощности PFC
Номинальное напряжение 200/208/220/230/240 В
Диапазон входного напряжения 176-276 В без снижения мощности (до 100-276 В со снижением мощности)
Диапазон входных частот 40-70 Гц, автопереключение 50/60 Гц, режим конвертера частоты
КПД до 91.5% в режиме онлайн (до 97.5% в высокоэффективном режиме) до 92.5% в режиме онлайн (до 97.5% в высокоэффективном режиме) до 93.5% в режиме онлайн (до 98% в высокоэффективном режиме) до 94% в режиме онлайн (до 98% в высокоэффективном режиме)

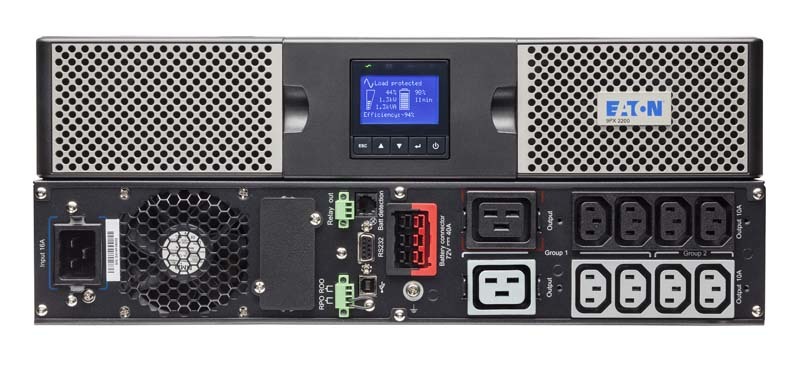

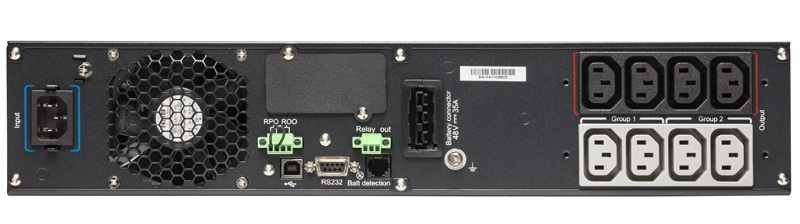

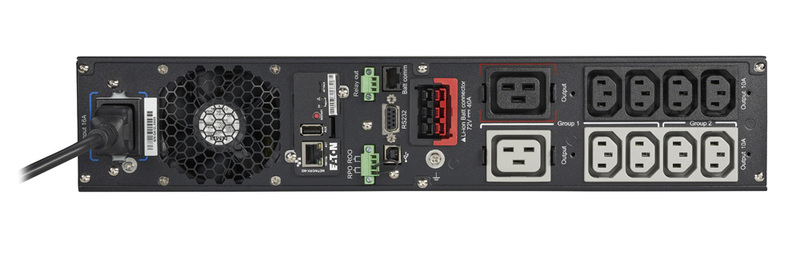

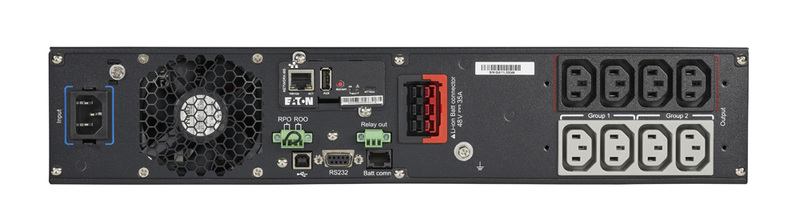

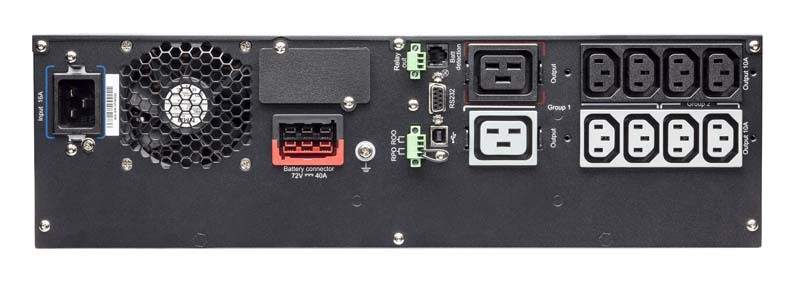

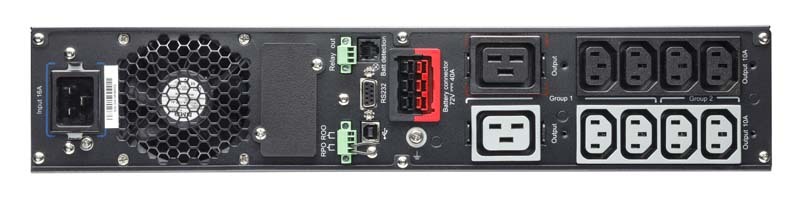

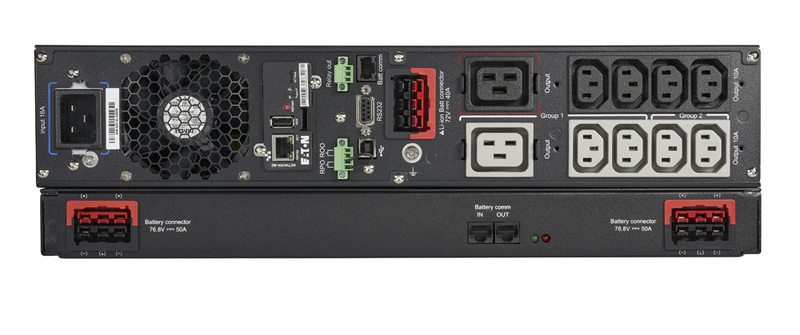

Разъемы

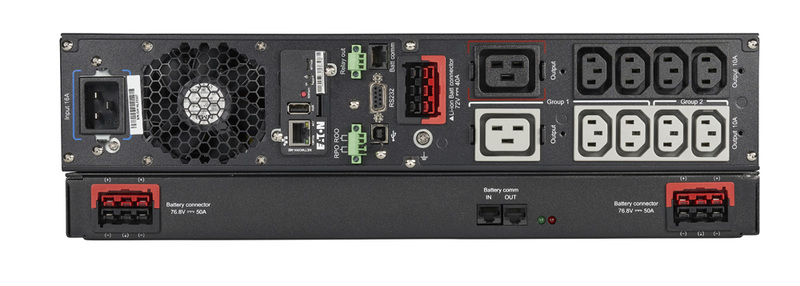

Входные характеристики 1 IEC C14 (10A) 1 IEC C20 (16A) или клеммная колодка с подключением к механическому байпасу (HotSwap) MBP HW (проводное подключение)
Выходы 8 IEC C13 (10A) розеток 8 IEC C13 (10A) розеток + 2 IEC C19 (16A) розеток
Выходы с сервисным байпасом (HotSwap) 4 розетки Schuko, или 6 розеток IEC 10 A, или клеммные колодки (проводное подключение)
Управляемые розетки 2 группы розеток
Характеристики батарей
Стандартное время автономной работы (минуты)* 300 Вт 500 Вт 800 Вт 1200 Вт 1800 Вт 2500 Вт
9PX 1000 28 16 9
9PX 1000 + 1 EBM/+4 EBM 134/530 79/316 47/188
9PX 1500 38 23 13 7
9PX 1500 + 1 EBM/+4 EBM 143/536 86/319 52/192 32/120
9PX 2200 43 25 15 9 5
9PX 2200 + 1 EBM/+4 EBM 206/818 123/491 74/297 47/189 29/118
9PX 3000 60 36 22 13 7 4
9PX 3000 + 1 EBM/+4 EBM 221/824 135/504 83/307 52/194 33/122 22/82
Управление аккумуляторными батареями Метод заряда типа ABM® или с температурной компенсацией (выбирается пользователем), автоматическая проверка батарей, защита от глубокого разряда, автоматическое распознавание подключения внешних батарей
Коммуникация

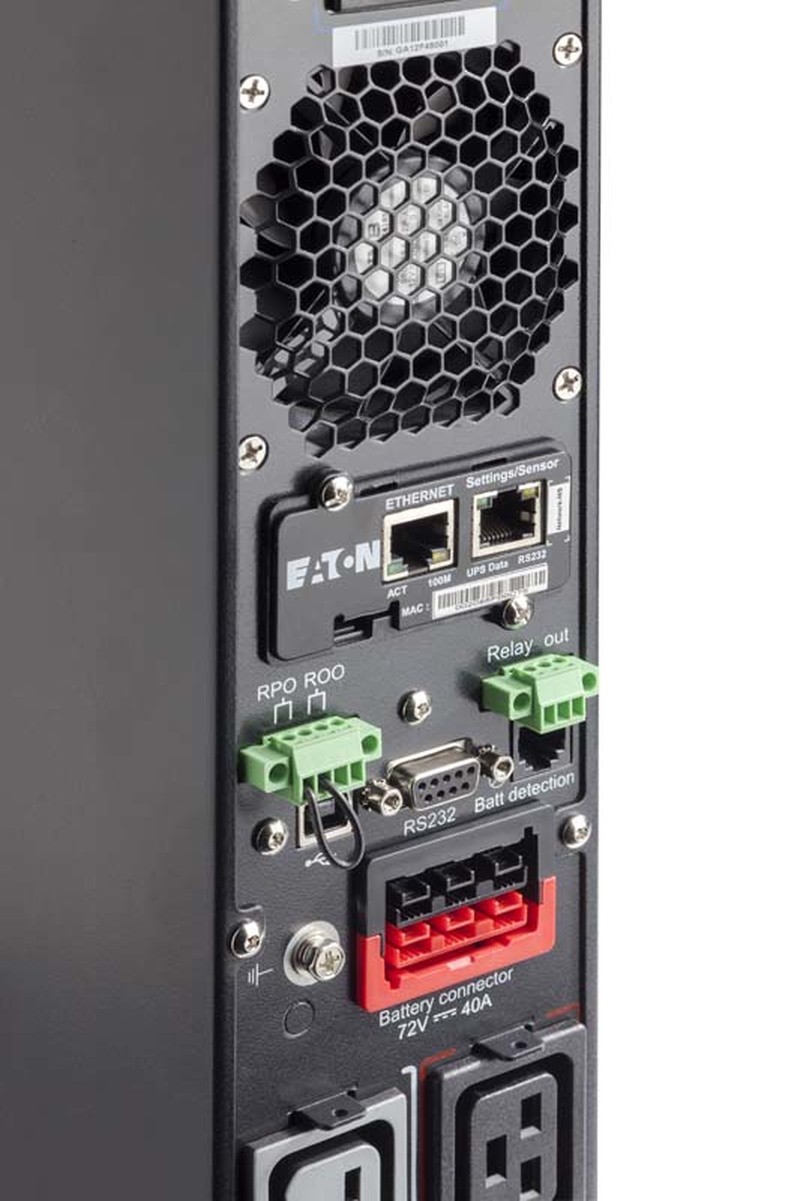

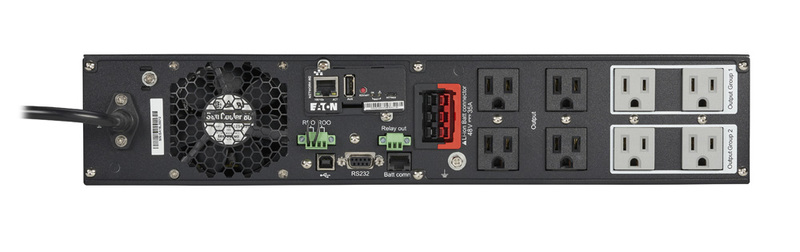

Коммуникационные порты 1 USB-порт + 1 последовательный порт RS232 + 1 мини-клемма для дистанционного ВКЛ./ВЫКЛ. + 1 мини-клемма для дистанционного выкл. питания + 1 мини-клемма для выходного реле
Коммуникационные гнезда 1 гнездо для сетевой карты Network-MS (включена в версию Netpack), карт ModBus-MS или Relay-MS
Условия эксплуатации, стандарты и сертификаты
Рабочая температура от 0 до 40°C
Стандартный уровень шума 35 дБ 40 дБ
Стандарты безопасности IEC/EN 62040-1, UL 1778, CSA 22.2
Стандарты ЭМС IEC/EN 62040 -2, FCC класса B, CISPR22 класса B
Сертификаты и маркировка CE /CB отчет (TUV) / cULus / EAC /RCM / KC / Energy Star
Габариты (В х Ш х Д) в мм / масса
ИБП 86.5*440*450 / 17.4 кг 86.5*440*450 / 17.4 кг 2U версия: 86.5*440*605 / 25 кг
3U версия: 130*440*485 / 24.5 кг
2U версия: 86.5*440*605 / 27.6 кг
3U версия: 130*440*485 / 27.4 кг
Модуль внешних батарей (EBM) 86.5*440*450 / 29.8 кг 2U версия: 86.5*440*605 / 39.2 кг
3U версия: 130*440*485 / 38.2 кг
Сервис и поддержка клиентов
Гарантия 3 года на электронику, 2 года на батареи

* Время автономной работы является приблизительным и может меняться в зависимости от оборудования, конфигурации, срока службы батареи, температуры и т. д.

Номера изделий* 9PX 1кВА 9PX 1кВА 9PX 2.2кВА 9PX 3кВА
ИБП RT3U 9PX2200IRT3U 9PX3000IRT3U
ИБП RT2U 9PX1000IRT2U 9PX1500IRT2U 9PX2200IRT2U 9PX3000IRT2U
ИБП RT3U с HotSwap MBP IEC: 9PX2200IRTBP HW: 9PX2200IRTBPH
DIN: 9PX2200IRTBPD
IEC: 9PX3000IRTBP HW: 9PX3000IRTBPH
DIN: 9PX3000IRTBPD
ИБП RT2U с сетевой картой 9PX1000IRTN 9PX1500IRTN 9PX2200IRTN 9PX3000IRTN
Модуль внешних батарей (EBM) 9PXEBM48RT2U 2U: 9PXEBM72RT2U
3U: 9PXEBM72RT3U

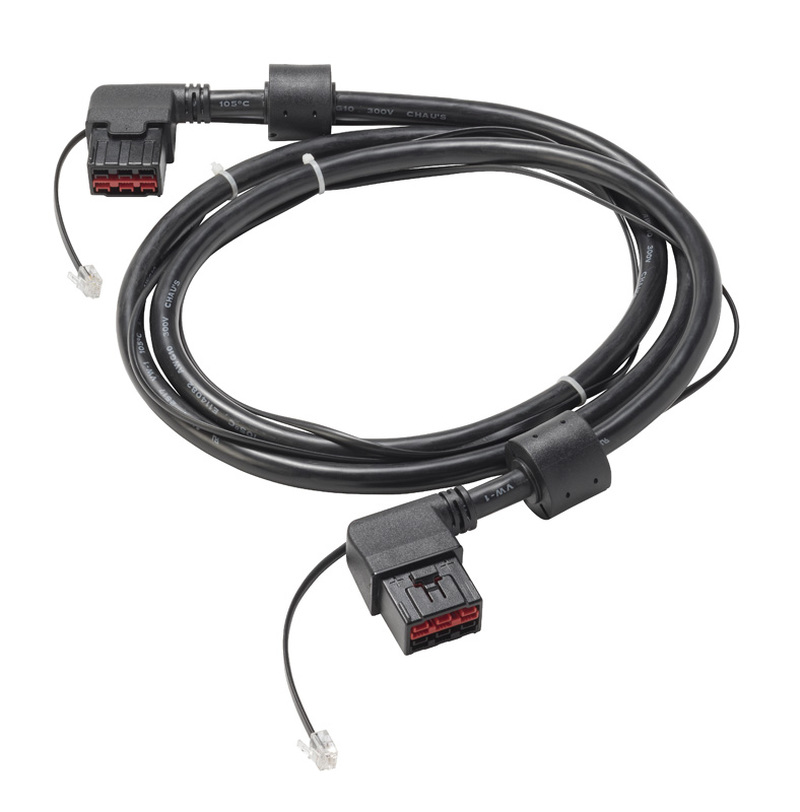

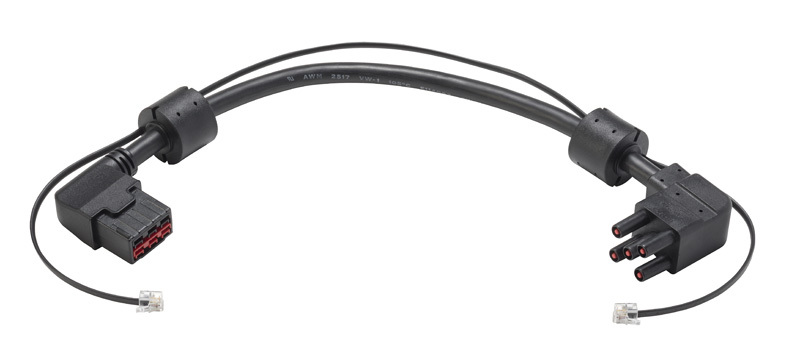

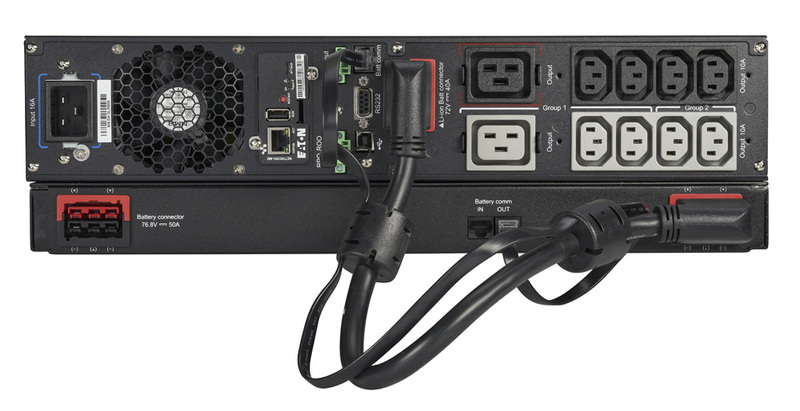

Кабель для соединения батарей, 2 м EBMCBL48 EBMCBL72
Система интеграции батарей BINTSYS

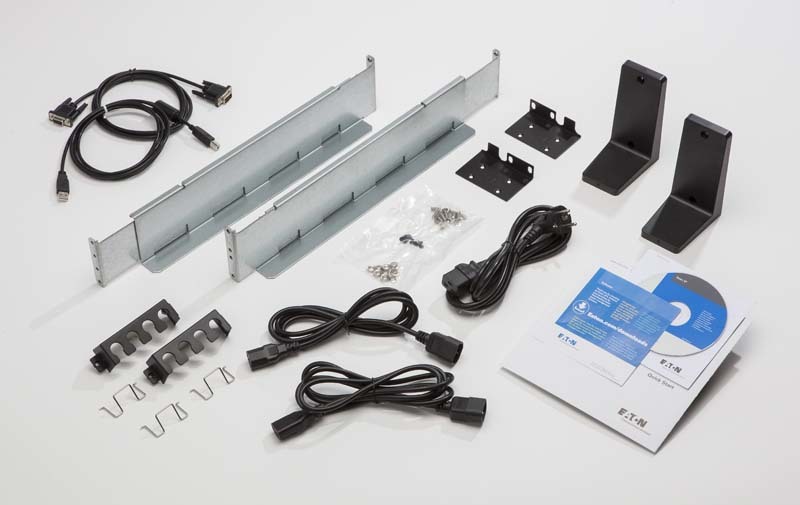

* Все ИБП 9PX и модули внешних батарей (EBM) поставляются с комплектом для монтажа в стойку.

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
9PX1000IRT2U Eaton 9PX 1000i RT2U 440 450 86,5 17,4
9PX1500IRT2U Eaton 9PX 1500i RT2U 440 450 86,5 18,9
9PX1000IRTN Eaton 9PX 1000i RT2U Netpack 440 450 86,5 17,4
9PX1500IRTN Eaton 9PX 1500i RT2U Netpack 440 450 86,5 18,9
9PX2200IRT3U Eaton 9PX 2200i RT3U 440 485 130 24,52
9PX2200IRT2U Eaton 9PX 2200i RT2U 440 605 86,5 25,02
9PX2200IRTBPD Eaton 9PX 2200i RT3U HotSwap DIN 440 485 130 24,52
9PX2200IRTBPH Eaton 9PX 2200i RT3U HotSwap HW 440 485 130 24,52
9PX2200IRTBP Eaton 9PX 2200i RT3U HotSwap IEC 440 485 130 24,52
9PX2200IRTN Eaton 9PX 2200i RT2U Netpack 440 605 86,5 25,02
9PX3000IRT3U Eaton 9PX 3000i RT3U 440 485 130 27,41
9PX3000IRT2U Eaton 9PX 3000i RT2U 440 605 86,5 27,57
9PX3000IRTBPD Eaton 9PX 3000i RT3U HotSwap DIN 440 485 130 27,41
9PX3000IRTBPH Eaton 9PX 3000i RT3U HotSwap HW 440 485 130 27,41
9PX3000IRTBP Eaton 9PX 3000i RT3U HotSwap IEC 440 485 130 27,41
9PX3000IRTN Eaton 9PX 3000i RT2U Netpack 440 605 86,5 27,57
9PXEBM48RT2U Eaton 9PX EBM 48V RT2U 440 450 86,5 29,8
9PXEBM72RT2U Eaton 9PX EBM 72V RT2U 440 605 86,5 39,2
9PXEBM72RT3U Eaton 9PX EBM 72V RT3U 440 485 130 38,18
9PX1500IRTM Eaton 9PX 1500i RT2U Marine
9PX3000IRTM Eaton 9PX 3000i RT3U Marine
EBMCBL48 Eaton 2m cable 48V EBM 0 0 0 0,35
EBMCBL72 Eaton 2m cable 72V EBM 0 0 0 1,05
CBLADAPT72 Eaton cable adaptor 9PX EX 72V 0 0 0 0,65
