Для сетевого и серверного оборудования
Основные характеристики:
Бренд
Импульс
Мощность
10 - 20 кВА
Назначение
Сетевое и серверное оборудование
Топология
online
Описание
С возможностью подключения внешних АКБ большой ёмкости.

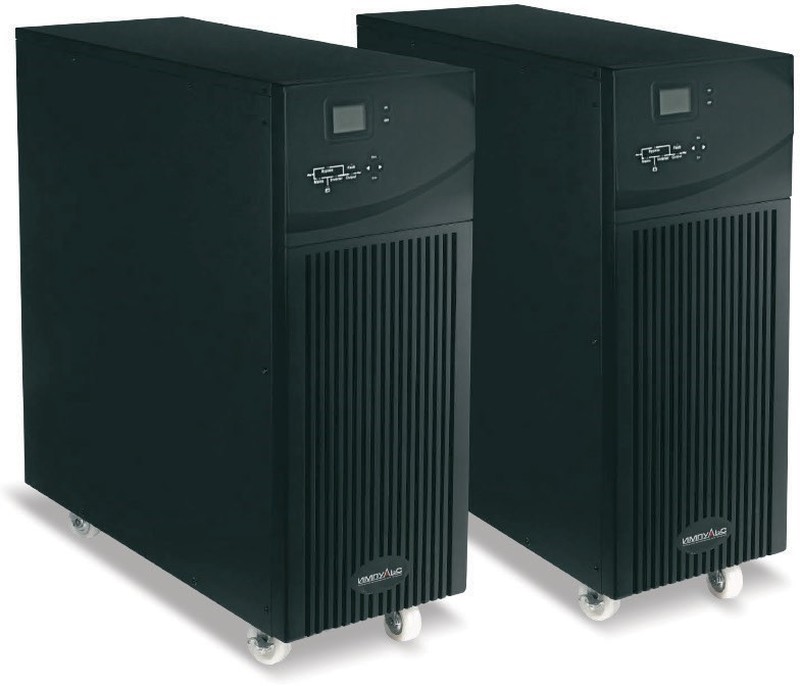

ИМПУЛЬС СТАЙЕР 31 10-20 кВА

Область применения

  • Инженерные системы жилых и офисных зданий
  • Холодильные и промышлен- ные установки
  • Системы автоматики
  • Котельное оборудование
  • Системы видеонаблюдения
  • Дежурное освещение
  • Малое промышленное оборудование

Преимущества

  • Возможность  подключения  ДГУ
  • Возможность параллельной работы с резервом N+X или наращиванием мощности
  • Возможные режимы работы: 3 -1 ф вход-выход 1-1 ф вход-выход
  • Работа с общей батареей при параллельном режиме работы
  • Сервисный (ручной) байпас в стандартной ком- плектации
  • Двойное преобразование (он-лайн топология)
  • Интеллектуальное  управление  батареями
  • ЖК-дисплей с функцией настройки
  • Удаленное   администрирование


Технические характеристики



МОДЕЛЬ



СТАЙЕР 31-10

СТАЙЕР 31-15

СТАЙЕР 31-20

МОЩНОСТЬ, кВА/кВт

10 / 9

15 / 13,5

20 / 18













ВХОД

Фазность

3 фазы +заземление

Входное напряжение, В

380/400/415

Диапазон напряжения, В

304-478

Диапазон частоты, Гц

40-70

Коэффициент мощности

≥0.99

Искажения тока, THDi

≤5% (при 100% нелинейной нагрузке)

Диапазон напряжений байпаса, В

Макс. +15% (опционально +5%, +10%, +15%, +25%)

Мин. -45% (опционально -20%, -30%)

Диапазон частоты байпаса, Гц

±10%

Диапазон напряжения и частоты в режиме ECO

Аналогично с байпасом











ВЫХОД

Фазность

1 фаза + заземление

Номинальное напряжение, В

220/230/240

Коэффициент мощности

0.9

Стабильность напряжения

±2%

Отклонение частоты при работе от сети

±1%, ±2%, ±4%, ±5%, ±10% от номинальной частоты (настраивается)

Частота при работе от АКБ, Гц

50±0.2

Крест-фактор

3:1

Искажения напряжения, THD

≤2% при линейной нагрузке; ≤5% при нелинейной нагрузке





БАТАРЕЯ

Напряжение, В

192/216/240 (настраивается)

Встроенные АКБ

нет

Время восстановления до 90%

8-10 часов

Зарядный ток, А

до 10А (настраивается)

ВРЕМЯ ПЕРЕКЛЮЧЕНИЯ

На батарею: 0 мсек., на байпас: 0 мсек.













ЗАЩИТА



Перегрузка

От сети

≤110% – 3 мин.; ≤125% – 30 сек.; ≤150% – 1 сек.

От АКБ

≤110% – 30 сек.; ≤125% – 1 сек.; ≤150% – 200 мсек.; ≥150% – отключение

На байпасе

Автомат защиты 60 А

Автомат защиты 100 А

Автомат защиты 125 А

Короткое замыкание

Защитное отключение

Перегрев

От сети: переход на байпас, от АКБ: отключение

Разряд АКБ

Сигнал тревоги и отключение

Самодиагностика

При включении и программно

EPO (опционально)

Отключение

АКБ

Технология Advanced Battery Management

ИНДИКАЦИЯ

Звуковая и визуальная

Отказ от сети, разряд АКБ, Перегрузка, Авария





ОБЩИЕ ДАННЫЕ

Размеры, мм (ВхШхГ)

655 х 250 х 590

Вес, кг

40

45

45

Входные разъемы

Клеммная колодка

Выходные разъемы

Клеммная колодка

КОММУНИКАЦИОННЫЕ   ИНТЕРФЕЙСЫ

Стандартно: USB и RS485, порт параллельной работы Опционально: SNMP, релейная карта





ОБЩАЯ ИНФОРМАЦИЯ

Рабочая температура, °C

0-40

Температура хранения, °C

-25 – +55

Влажность воздуха, %

0-90 без конденсации

Высота над уровнем моря, м.

< 1500

Уровень шума, Дб

<60 (на расстоянии 1м)

СТАНДАРТЫ   БЕЗОПАСНОСТИ

CE, EN/IEC 62040-2, EN/IEC 62040-1-1

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
ST10205 ИБП СТАЙЕР 1000 144 293 209 4
ST15205 ИБП СТАЙЕР 1500 144 399 209 6,5
ST20205 ИБП СТАЙЕР 2000 144 309 209 6,8
ST30205 ИБП СТАЙЕР 3000 191 460 337 7,3
ST10201 ИБП СТАЙЕР 11-1 144 400 215 5,8
ST10202 ИБП СТАЙЕР 11-1-24В 144 400 215 6,8
ST20201 ИБП СТАЙЕР 11-2 191 470 336 8,8
ST30201 ИБП СТАЙЕР 11-3 191 470 336 10
ST60201 ИБП СТАЙЕР 11-6 250 590 655 30
ST10301 ИБП СТАЙЕР 11-10 250 590 655 40
ST30121 ИБП СТАЙЕР 31-10 250 590 655 40
ST15321 ИБП СТАЙЕР 31-15 250 590 655 45
ST20321 ИБП СТАЙЕР 31-20 250 590 655 45
ST10331 ИБП СТАЙЕР 33-10 250 828 868 42
ST15331 ИБП СТАЙЕР 33-15 250 828 868 45
ST20331 ИБП СТАЙЕР 33-20 250 828 868 45
ST30331 ИБП СТАЙЕР 33-30 250 828 868 66
ST40331 ИБП СТАЙЕР 33-40 250 828 868 73
BCFT001 Батарейный модуль для ИБП ФРИСТАЙЛ 1000 440 430 86.5 (2U) 17,4
BCFT002 Батарейный модуль для ИБП ФРИСТАЙЛ 1500 440 430 86.5 (2U) 22,5
BCFT003 Батарейный модуль для ИБП ФРИСТАЙЛ 2000 440 552 86.5 (2U) 28,5
BCFT004 Батарейный модуль для ИБП ФРИСТАЙЛ 3000 440 720 86.5 (2U) 41,1
BCFL001 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 1000 440 460 86.5 (2U) 16
BCFL003 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 2000 440 665 86.5 (2U) 28
BCFL004 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 2000-72В/3000 441 600 86.5 (2U) 24
BCFL005 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 3000-96В 440 665 86.5 (2U) 28
BCFR005 Батарейный модуль для ИБП ФРИСТАЙЛ 11-6/10 443 720 131 (3U) 67
BCFR012 Батарейный модуль для ИБП ФРИСТАЙЛ 33 482 862 175 (4U) 105
