ИБП Импульс ИМПУЛЬС ФРИСТАЙЛ 33 10-20 кВА
     Техническое обслуживание ИБП      PDU (модули распределения нагрузки)
Руселф Энерго
+7 (495) 121-01-56
Отправить запрос
info@ruself-energy.ru
Для сетевого и серверного оборудования
Основные характеристики:
Бренд
Импульс
Мощность
10 - 20 кВА
Назначение
ЦОД и промышленность
Топология
online
Описание
Серия ФРИСТАЙЛ33 – это новое поколение ИБП с двойным преобразованием (OnLine), с 3-х фазным входом и 3-фазным выходом.

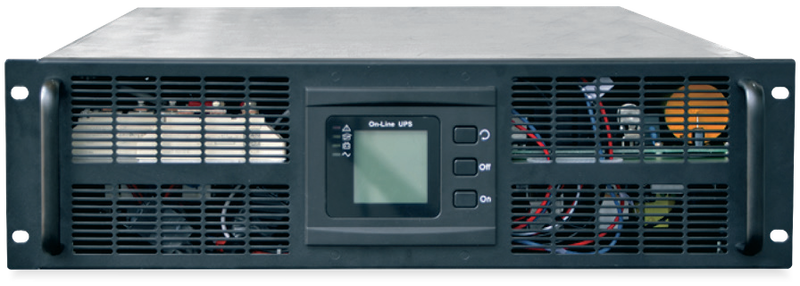

ИМПУЛЬС ФРИСТАЙЛ 33 10-20 кВА

Область применения

  • Серверное оборудование
  • Концентраторы телекоммуникационных сетей
  • Системы видеонаблюдения
  • Коммутаторы, маршрутизаторы, сетевое оборудование
  • Системы хранения данных
  • Дежурное освещение
  • Промышленное оборудование
  • Стойки АСУТП


Преимущества

  • Режим работы 3 фазы вход / 3 фазы выход
  • Двойное  преобразование  (он-лайн  топология)
  • Интеллектуальное   управление   батареями
  • ЖК-дисплей с функцией настройки
  • Удаленное    администрирование
  • Возможность  подключения  ДГУ
  • Возможность  параллельной  работы
  • Чистая синусоида на выходе


Технические характеристики



МОДЕЛЬ



ФРИСТАЙЛ33-10

ФРИСТАЙЛ33-15

ФРИСТАЙЛ33-20

Мощность, кВА/кВт

10 / 9

15 / 13,5

20 / 18











Вход

Подключение

3 фазы / 4 провода + заземление

Номинальное напряжение, В

380/400/415 переменного тока

Диапазон напряжений, В

207~476 переменного тока

Диапазон частот, Гц

40 ~ 70

Коэффициент мощности

> 0.99

Диапазон напряжений обводной цепи (байпас)

Макс. напряжение: + 15% (опционально + 5%,+ 10%,+ 25%)

Мин напряжение: - 45% (опционально - 20%, - 30%) Диапазон частот защиты: ± 10%

Коэффициент гармоник

≤ 3% (при 100% нелинейной нагрузки)













Выход

Подключение

3 фазы / 4 провода + заземление

Номинальное напряжение, В

220/230/240 переменного тока

Коэффициент мощности

0,9

Точность напряжения

± 2%

Выходная частота, Гц

От сети

± 1%, ± 2%, ± 4%, ± 5%, ± 10% от номинальной частоты (опционально)

От АКБ

50 / 60 ± 0,2

Крест-фактор

3:1

Время переключения

С электросети на батареи: 0мс; С электросети на байпас: 0мс (слежение)

Перегрузочная   способность

Нагрузка ≤ 110%, 60 мин; ≤ 125%, 10 мин; ≤ 150%, 1 мин;

≥ 150% немедленный переход на байпас

Коэффициент нелинейных искажений

≤ 2% на линейную нагрузку; ≤ 5% на нелинейную нагрузку

Эффективность

> 98% в ЭКО-режиме, > 92% в нормальном режиме

Интерфейс

На силовом блоке ИБП

RS232, RS485, SNMP-карта (опционально)





Батарея

Напряжение, В

± 192 В \ ± 204 В \ ± 216 В \ ± 228 В \ ± 240 В

постоянного тока в зависимости от количества батарей

Зарядный ток, А

От силового блока ИБП

Максимальный ток 6

Время автономной работы

В зависимости от ёмкости подключенной батареи





Условия эксплуатации

Температура, °C

0 ~ 40

Влажность

0 ~ 95% без конденсации

Температура хранения, °C

- 25 ~ 55

Высота над уровнем моря

0 ~ 1500 метров - 100% нагрузки, 0 ~ 3000 метров - до 85% нагрузки



Габариты

Габариты (ШхГхВ), мм

Силовой блок ИБП (без АКБ)

443x580х131

Вес, кг

Силовой блок ИБП (без АКБ)

26

30

31

Стандарты

МЭК/EN/IEC 62040-2, МЭК/EN/IEC 62040-1-1

Варианты комплектации

Артикул Название Ширина, мм Глубина, мм Высота, мм Вес, кг
FT10202 ИБП ФРИСТАЙЛ 1000 440 325 86,5 (2U) 11,3
FT10204 ИБП ФРИСТАЙЛ Н 1000 440 325 86,5 (2U) 5,6
FT15202 ИБП ФРИСТАЙЛ 1500 440 435 86,5 (2U) 14
FT15204 ИБП ФРИСТАЙЛ Н 1500 440 435 86,5 (2U) 5,9
FT20202 ИБП ФРИСТАЙЛ 2000 440 460 86,5 (2U) 19,1
FT20204 ИБП ФРИСТАЙЛ Н 2000 440 435 86,5 (2U) 8,3
FT30202 ИБП ФРИСТАЙЛ 3000 440 600 86,5 (2U) 26,2
FT30204 ИБП ФРИСТАЙЛ Н 3000 440 435 86,5 (2U) 8,6
FT60202 ИБП ФРИСТАЙЛ 6000 440 625 86,5 (2U) 13
FT10302 ИБП ФРИСТАЙЛ 10000 440 625 86,5 (2U) 13
FL10201 ИБП ФРИСТАЙЛ ЛФП 1000 440 325 86.5 (2U) 9,2
FL20201 ИБП ФРИСТАЙЛ ЛФП 2000 440 460 86.5 (2U) 13,7
FL30201 ИБП ФРИСТАЙЛ ЛФП 3000 440 600 86.5 (2U) 18,5
FL30202 ИБП ФРИСТАЙЛ ЛФП 3000-96В 440 600 86.5 (2U) 18,5
FR60201 ИБП ФРИСТАЙЛ 11-6 443 580 131 (3U) 23
FR10301 ИБП ФРИСТАЙЛ 11-10 443 580 131 (3U) 25
FR60221 ИБП ФРИСТАЙЛ 31-6 443 580 131 (3U) 28
FR10321 ИБП ФРИСТАЙЛ 31-10 443 580 131 (3U) 30
FR10331 ИБП ФРИСТАЙЛ 33-10 443 580 131 (3U) 26
FR15321 ИБП ФРИСТАЙЛ 31-15 443 580 131 (3U) 28
FR20321 ИБП ФРИСТАЙЛ 31-20 443 580 131 (3U) 30
FR20331 ИБП ФРИСТАЙЛ 33-20 443 580 131 (3U) 31
BCFT001 Батарейный модуль для ИБП ФРИСТАЙЛ 1000 440 430 86.5 (2U) 17,4
BCFT002 Батарейный модуль для ИБП ФРИСТАЙЛ 1500 440 430 86.5 (2U) 22,5
BCFT003 Батарейный модуль для ИБП ФРИСТАЙЛ 2000 440 552 86.5 (2U) 28,5
BCFT004 Батарейный модуль для ИБП ФРИСТАЙЛ 3000 440 720 86.5 (2U) 41,1
BCFL001 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 1000 440 460 86.5 (2U) 16
BCFL003 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 2000 440 665 86.5 (2U) 28
BCFL004 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 2000-72В/3000 441 600 86.5 (2U) 24
BCFL005 Батарейный модуль для ИБП ФРИСТАЙЛ ЛФП 3000-96В 440 665 86.5 (2U) 28
BCFR005 Батарейный модуль для ИБП ФРИСТАЙЛ 11-6/10 443 720 131 (3U) 67
BCFR012 Батарейный модуль для ИБП ФРИСТАЙЛ 33 482 862 175 (4U) 105

О бренде

Импульс

Компания ИМПУЛЬС — это динамично развивающаяся компания в области разработки и производства систем защиты электропитания. В компании имеются собственные подразделения проектирования (R&D), производства и сервисной поддержки. На сегодняшний день в продуктовом портфеле представлены решения ИБП от 450 ВА до 2080 кВА, в том числе, повышенной степени защиты с многоуровневым резервированием мощности, что позволяет удовлетворить запросы бизнеса любого масштаба.

ИБП под торговой маркой ИМПУЛЬС рассчитаны на потребителей, ценящих как доступность, так и качество. Это стало возможным благодаря актуальным разработкам в области современных технологий защиты питания. Все устройства проходят тщательное проверку и имеют сертификаты качества. ИБП ИМПУЛЬС предоставляют точную и надежную защиту электропитания в различных условиях эксплуатации.
