Поставка двух ИБП Eaton 93PM (400кВА) для нужд АО «ММТС-9»

03-12-2019

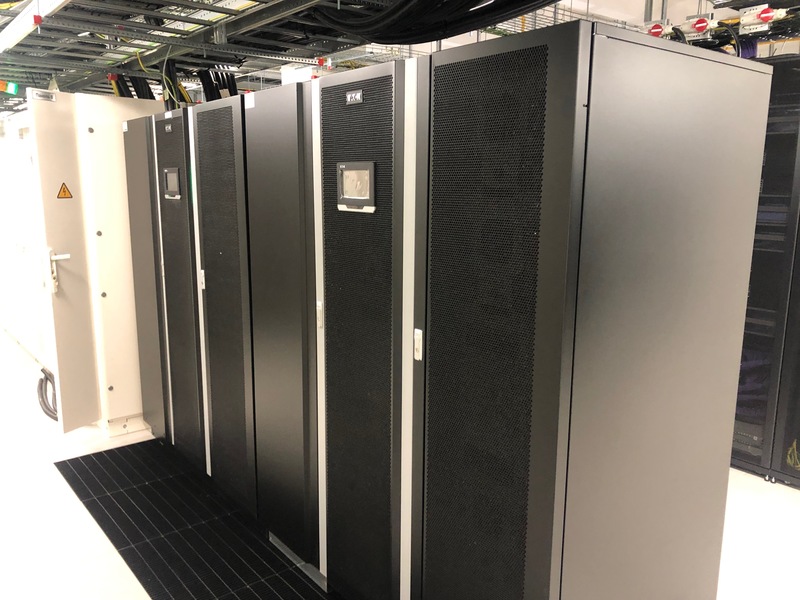

В 2019 году компанией РУСЕЛФ ЭНЕРГО были смонтированы два многомодульных ИБП Eaton 93PM-400 (400 кВт) с аккумуляторными батареями, чтобы обеспечить технологическое оборудование бесперебойным электропитанием по схеме 2N.

Для наращивания мощности существующего оборудования системы бесперебойного электро-
снабжения, обеспечивающего бесперебойным электропитанием технологическое оборудование (IT-оборудование, прецизионных кондиционеров и прочее), установленное в помещении АО «ММТС-9», необходимо ввести в эксплуатацию еще 2 ИБП мощностью по 400 кВт каждый.

Каждый из ИБП Eaton 93PM-400 (400 кВт) подключен в пару к одному из установленных ИБП Eaton 93PM-400 для параллельной синхронизированной работы на общую нагрузку.
Получившиеся две пары параллельно работающих ИБП обеспечивают технологические нагрузки бесперебойным питанием мощностью 800 кВт по двухлучевой схеме. С целью обеспечения максимальной надежности организована параллельная система с использованием технологии Hot Sync.

Установленное оборудование системы бесперебойного питания предназначено обеспечивать надежную и бесперебойную работу высокотехнологичного оборудования, установленного в помещениях здания АО «ММТС-9», не допускающего в своей работе разрыва синусоиды при возникновении аварийных ситуаций в городской электрической сети.

Договор был исполнен в срок 5 недель включая поставку оборудования и пусконаладочные работы ИБП.

Техническое задание на поставку двух ИБП Eaton 93PM (400кВА)

Готовое решение

Источник бесперебойного питания блочного типа EATON 93PM-400 (400 кВт)
в составе:

Комплект аккумуляторных батарей во внешнем батарейном стеллаже в составе:

системный блок ИБП 3ф/3ф, напряжением 400В/380В;
плата удаленного мониторинга Web/SNMP, Modbus;
автоматический байпас;
кабель для параллельной работы;
панель управления для осуществления управления;
наличие встроенных рубильников выпрямителя, статического байпаса;
ПО для мониторинга параллельных систем;
Габариты ШхГхВ: 1618х920х1968мм; вес: 1110кг;
5E-PGL 4-15 H Стеллаж Габариты в сборе ШхГхВ 1500х950х2235мм (высота с АКБ) ;
Комплект перемычек для сборки АКБ на батарейном стеллаже;
Аккумуляторные батареи Enersys 12HX560+ 80 штук (7 минут);

Шкаф защиты АКБ, монтируемый на стеллаж, с батарейным размыкателем P-122000184 KIT EXTBATT MCCB 500A 24V ST, Габариты ШГВ 600х263х760мм – 2 штуки.

Комплекс работ

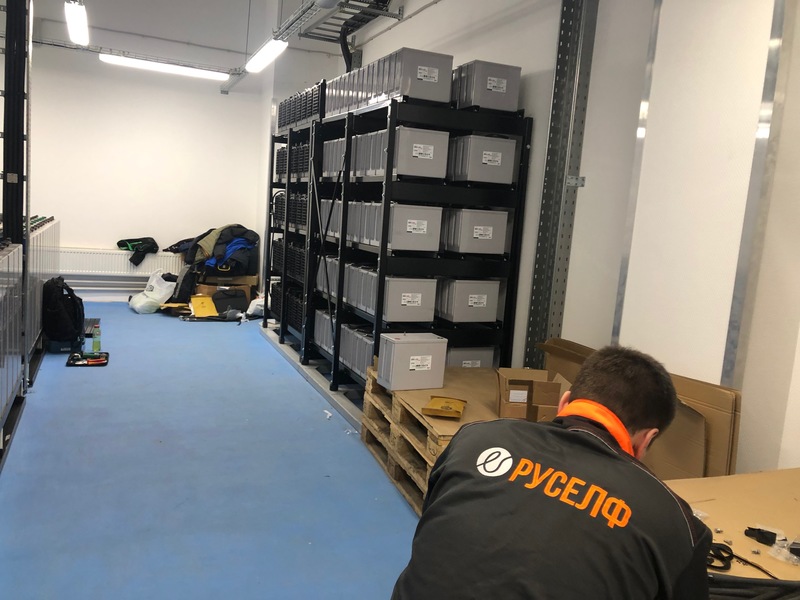

Доставка и сборка аккумуляторных стеллажей
- погрузка, транспортировка, доставка, подъем на соответствующий этаж оборудования;
- сборка стеллажных конструкций и подключение АКБ к ИБП;

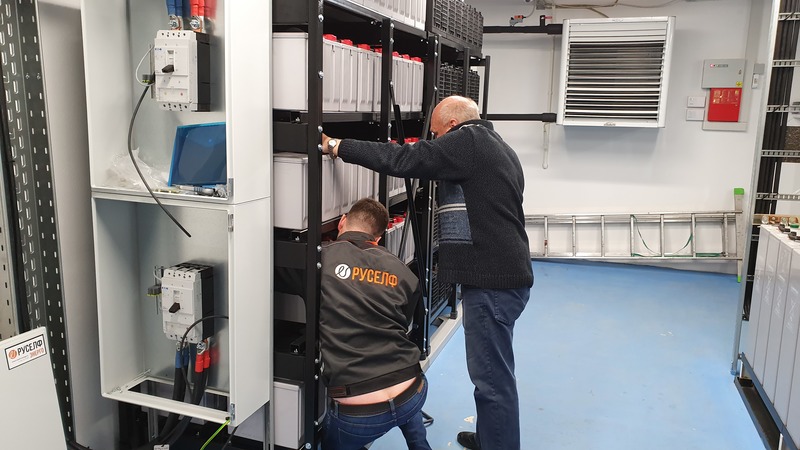

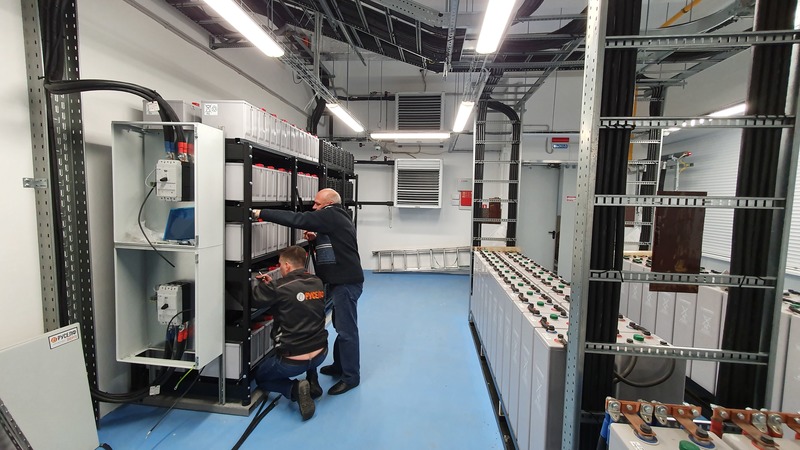

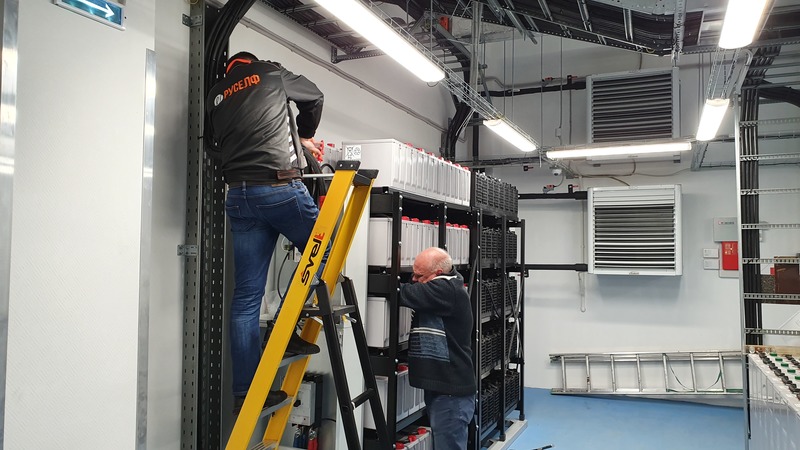

Доставка, установка и подключение аккумуляторных батарей
- такелажные работы, монтажные работы;
- присоединение АКБ и дополнительного оборудования;

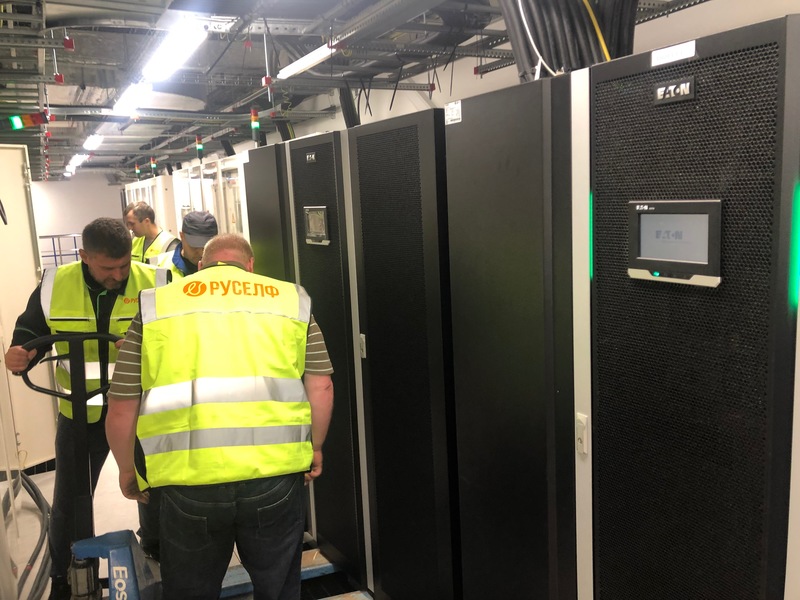

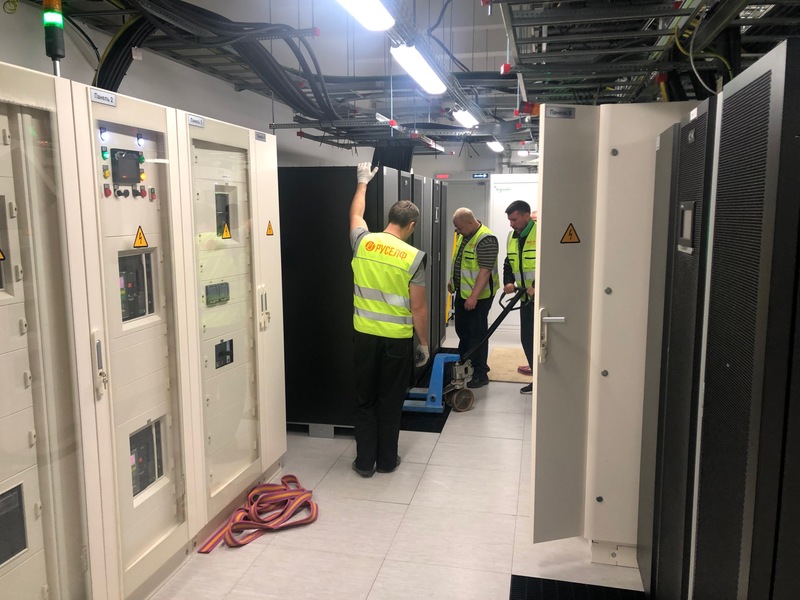

Установка и подключение двух ИБП Eaton 93PM 400 кВт
- контрольный осмотр оборудования на предмет внешних повреждений;
- разделка силовых кабелей наконечниками;
- ввод силовых и контрольных кабелей в корпус ИБП и присоединение силовых и контрольных кабелей к клеммам ИБП;
- присоединение АКБ и дополнительного оборудования (4х Шкаф Защиты Батарей 500А);
- монтажные работы;
Пусконаладочные работы комплекса ИБП
- контрольное обследование помещения на предмет условий эксплуатации оборудования;
- включение оборудования на холостом ходу и настройку необходимых параметров работы;
- калибровка параметров оборудования;
- синхронизация с существующим оборудованием ИБП без подключения нагрузки;
- включение оборудования на нагрузку;
- контроль за переключением синхронизированных систем ИБП на общую нагрузку;
- проверка точного и равномерного распределения нагрузки между параллельно подключенными ИБП;
- проведение выравнивающего заряда аккумуляторов (при необходимости);
- проверка коммуникационного порта и сухих контактов (при необходимости);
- контрольный разряд аккумуляторов (при предоставлении некритичной нагрузки);
Сдача и приемка работ
- предоставление документации на русском языке;
- обучение оперативного персонала основным операциям по работе с оборудованием и выдача рекомендаций по эксплуатации оборудования;
- проверка оборудования во всех режимах (в рамках обучения оперативного персонала);
- оформление и подписание первичных и гарантийных документов;
